Titel: power_cableparam der simpowersystems-Toolbox
|
 |
| |
 |
 |
Sehr geehrte Forums-Mitglieder,
ich versuche mithilfe der MATLAB-Funktion namens power_cableparam Betriebsgrößen eines 110 kV VPE-Kupferkabel mit einem Querschnitt von 800mm^2 zuberechnen. Die Berechnung soll einerseits der Kontrolle meiner Ergebnisse dienen und andererseits für zukünftige Untersuchungen die Brauchbarkeit der MATLAB-Funktion power_cableparam sicherstellen.
Als Ergebnisse meiner Untersuchungen der MATLAB-Funktion power_cableparam lassen sich folgende Betriebsgrößen feststellen.
Eigene Berechnung
R DC 0,0221 Ohm/km
R AC 0,0349 Ohm/km
L 0,370 mH/km
C 0,218 uF/km
Herstellerkatalog
R DC 0,0221 Ohm/km
R AC 0,0312 Ohm/km
L 0,316 mH/km
C 0,216 uF/km
power_cableparam
R DC 0,0221 Ohm/km
R AC 0,0716 Ohm/km
L 2,228 mH/km
C 0,216 uF/km
Die Resultate zeigen eine signifikante Abweichung im Bereich der Widerstandswerte R und der Betriebsinduktivität L.
Meine Frage ist nun:
1. Weiß jemand wie power_cableparam die Widerstandswerte intern berechnet?
2. Angesichts der beschränken Eingabemöglichkeiten in power_cableparam, wo könnte eine mögliche Fehlerquelle meiner Berechnungen in power_cableparam liegen?
Im Anhang füge ich folge Grafiken bei:

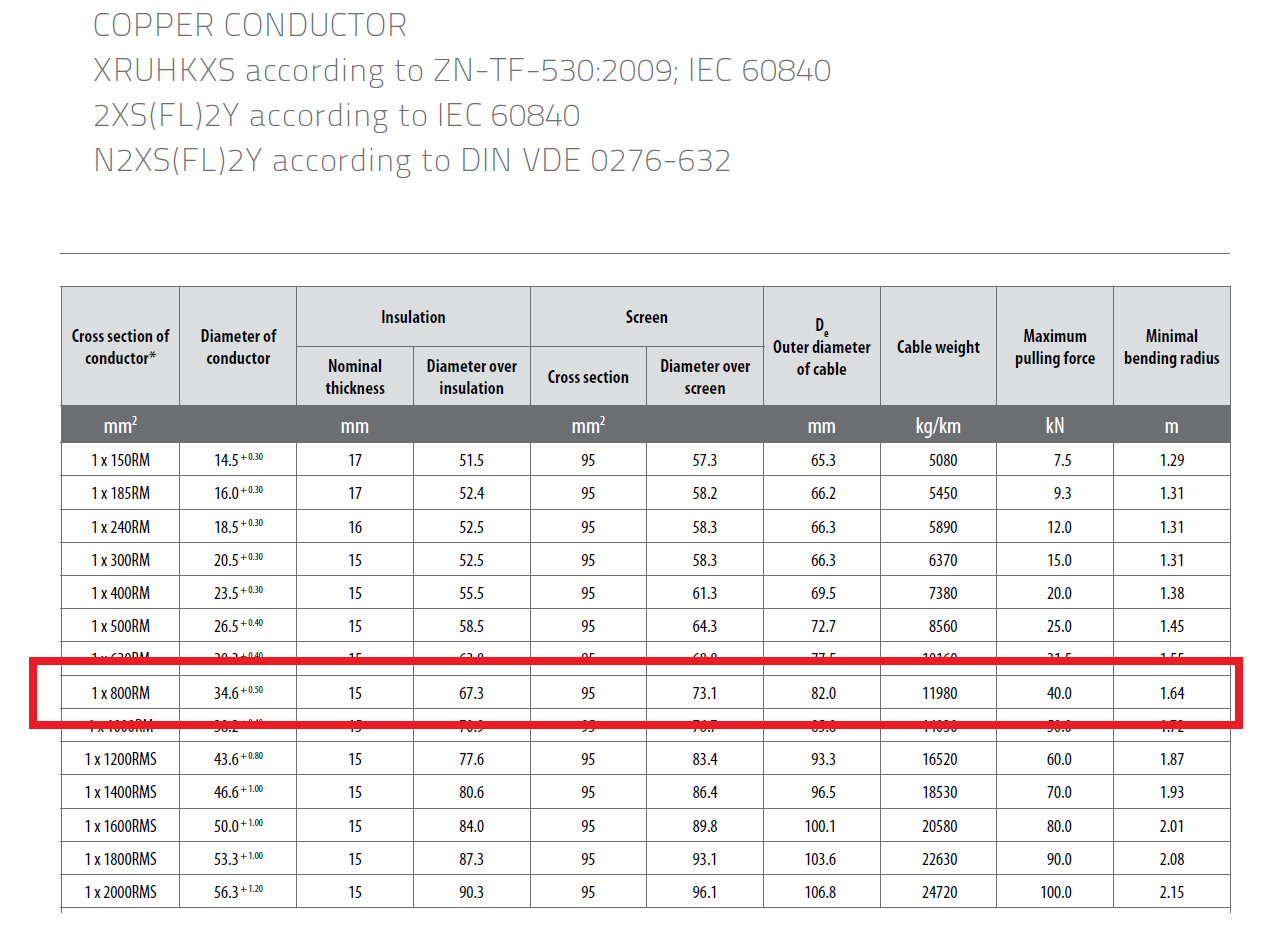

Geometrische Daten des Kabels aus Herstellerkatalog
Betriebsgrößen des Kabel aus Herstellerkatalog
Ausgefüllte Eingabefelder der power_cableparam Funktion

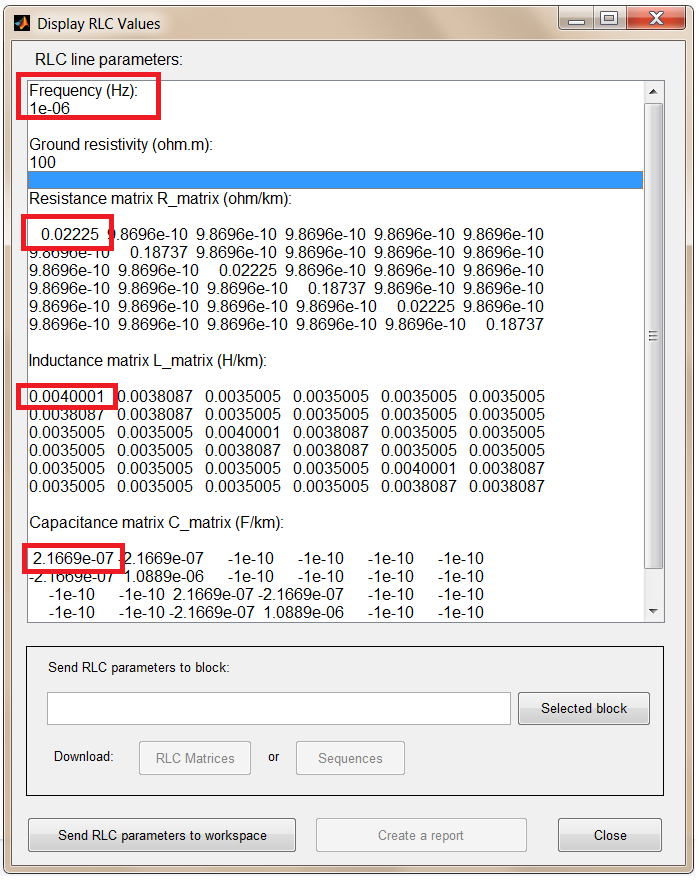

Ergebnisse der power_cabelparam Funktion bei quasi 0 Hz DC

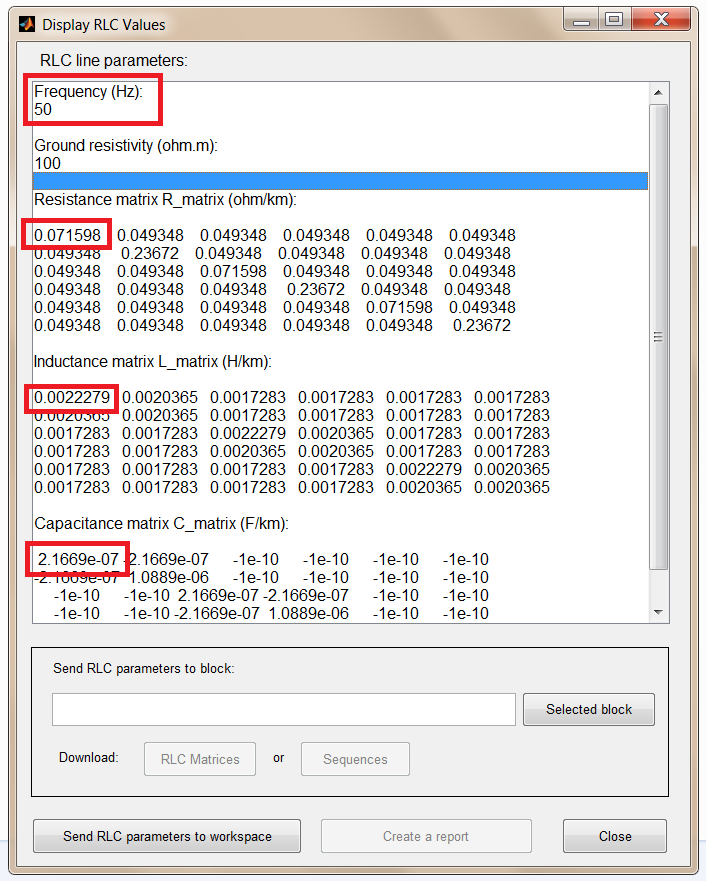

Ergebnisse der power_cableparam Funktion bei 50 Hz AC
Grüße Dustin
