Verfasst am: 02.11.2013, 11:38 Titel: Problem bei der Y-Wert Berechnung für eine Abbildung

Hallo,
ich bin ganz neu hier und habe gleich die erste Frage.
Ich soll eine Abbildung des Funktionsgraphen $f(x)=(x^4-x^2-4x)/(x^2-2x-2)$ generieren. Des weiteren sollen die Graphen p(x) und g(x) dargestellt werden, aber schon bei f(x) gehen die Probleme los.

Zur veranschaulichung hier der Code:

Code:

%Plot der Funktionen f(x)=(x^4-x^2-4x)/(x^2-2x-2)
% p(x)=x^2+2x+5
% g(x)=(10x+10)/(x^2-2x-2)
%Für einen Vorgebenen x Bereich, dessen Start-, Endwert festgelegt werden
%kann und dessen Stückelung beliebig wählbar ist.

clc;
disp ('Grpahische Darstellung folgender Funktionen:');
disp ('f(x)=(x^4-x^2-4x)/(x^2-2x-2)');
disp ('p(x)=x^2+2x+5');
disp ('g(x)=(10x+10)/(x^2-2x-2)');
disp (' ');

xmin=input('Bitte geben Sie den x-Startwert ein: ');
xmax=input('Bitte geben Sie den x-Endwert ein: ');
xstk=input('Bitte geben Sie die x-Wert Stückelung ein: ');

x=xmin:xstk:xmax;

y1=(x.^4 - x.^2 - 4*x)/(x.^2 - 2*x - 2);
y2=x.^2 + 2*x + 5;
y3=(10*x + 10 )/( x.^2 - 2*x - 2);

plot(x,y1, 'g', x,y2, 'b',x,y3,'r');
title(['Graphische Darstellung von f(x)(grün), p(x)(blau) und g(x)(rot)'])
grid

Funktion ohne Link?

Mein Problem ist, dass für f(x) und g(x) nur ein einziger y-Wert als ergebnis rauskommt und nicht wie gewünscht mehrere...

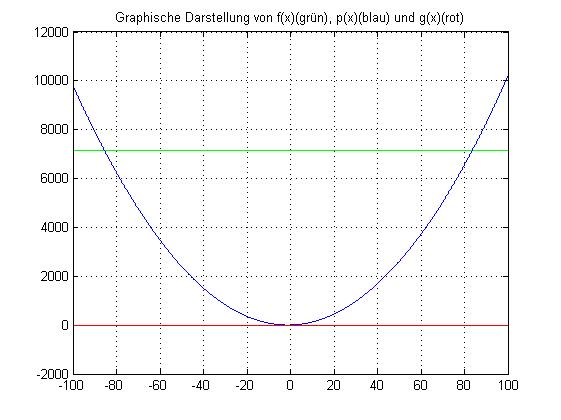

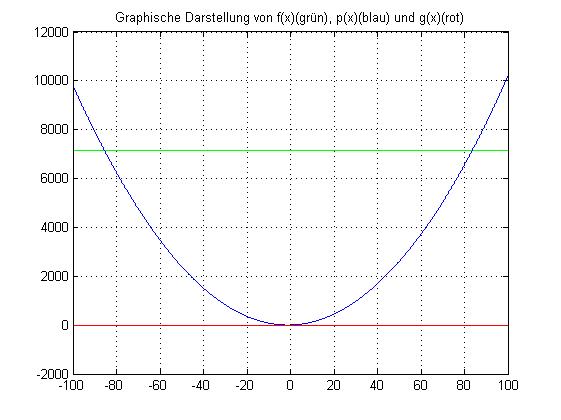

Den ausgegbenen Plot habe ich noch als Grafik angehangen.

Vielen Dank für eure Hilfe schonmal im Voraus!


Beschreibung:

Funktionsplot

Download

Dateiname:


Dateigröße:

38.3 KB

Heruntergeladen:

402 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 02.11.2013, 11:51 Titel:

Hallo,

nicht nur komponentenweise multiplizieren, sondern auch komponentenweise teilen:
./ statt /

Grüße,
Harald

luckyluke

Themenstarter

Forum-Newbie


	Beiträge: 2

	Anmeldedatum: 02.11.13

	Wohnort: ---

	Version: MATLAB R2013a

Verfasst am: 02.11.2013, 12:34 Titel:

Vielen Dank!
Nun klappt es! Smile

Viele Grüße,
Lucas
