Problem beim ändern der Achseneinteilung und -labels


Tobi_E

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.09.2015, 15:56     Titel: Problem beim ändern der Achseneinteilung und -labels
  Antworten mit Zitat
Hallo!

Ich versuche eine Matrix (17x25) mit contourf zu plotten, was prinzipiell auch klappt.

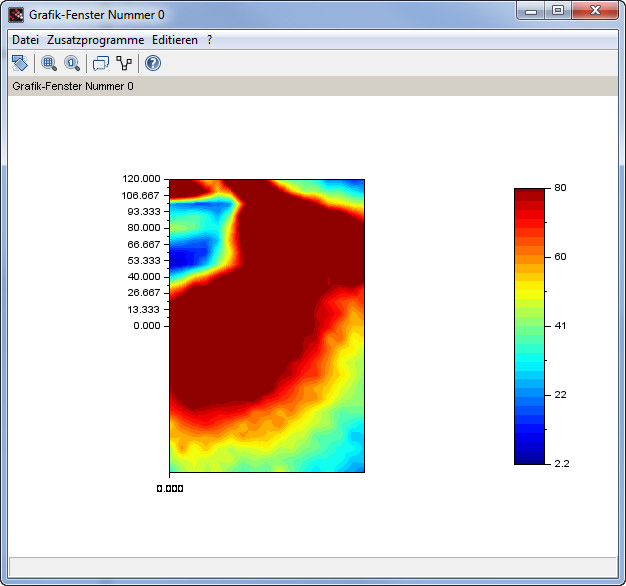

Wie jedoch auf dem Bild zu sehen ist, sind die Beschriftungen der Achsen relativ bescheiden.
Das habe ich bereits versucht um die Achsen zu editieren:
Code:

f = scf();
        f.color_map = jetcolormap(32);
        contourf(u,v,z,(0:31),32,);
        colorbar(global_min,global_max);
        a=gca();
        a.isoview = 'on';
        replot([0,-120,160,120]);
        b=get("current_Axes");
        b.tics_style="r";
        b.xtics_coord=[0,160,17];
        b.ytics_coord=[-120,120,25];
        c=newaxes();
        c.axes_bounds=[0,160,-120,120];
        sca(c);


isoview ist "on" da scilab den Plot ansonsten skaliert, was nicht erstrebenswert ist.
Manchmal sehe ich wie beim erstellen des Plots die Achsen kurz richtig beschriftet sind, und dann zu dem Screenshot werden.

Kann mir da jmd helfen?

mfg
Tobi

 Beschreibung:

Download
 Dateiname:  contour-plot.jpg
 Dateigröße:  60.68 KB
 Heruntergeladen:  601 mal
