Problem mit Discrete Time Varying Observer Form in Simulink



jo36s
Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 11.08.23
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.08.2023, 08:16     Titel: Problem mit Discrete Time Varying Observer Form in Simulink
  Antworten mit Zitat
Hallo zusammen,

ich benutze in Simulink den Block "Discrete Time Varying Observer Form" von der Control System Toolbox, mit dem ich die Zustände eines Systems reduzierter Ordnung schätzen möchte. Es gibt 2 Zustände und meine K-Verstärkung ist [4.8061e+08, -2.6109e+06].

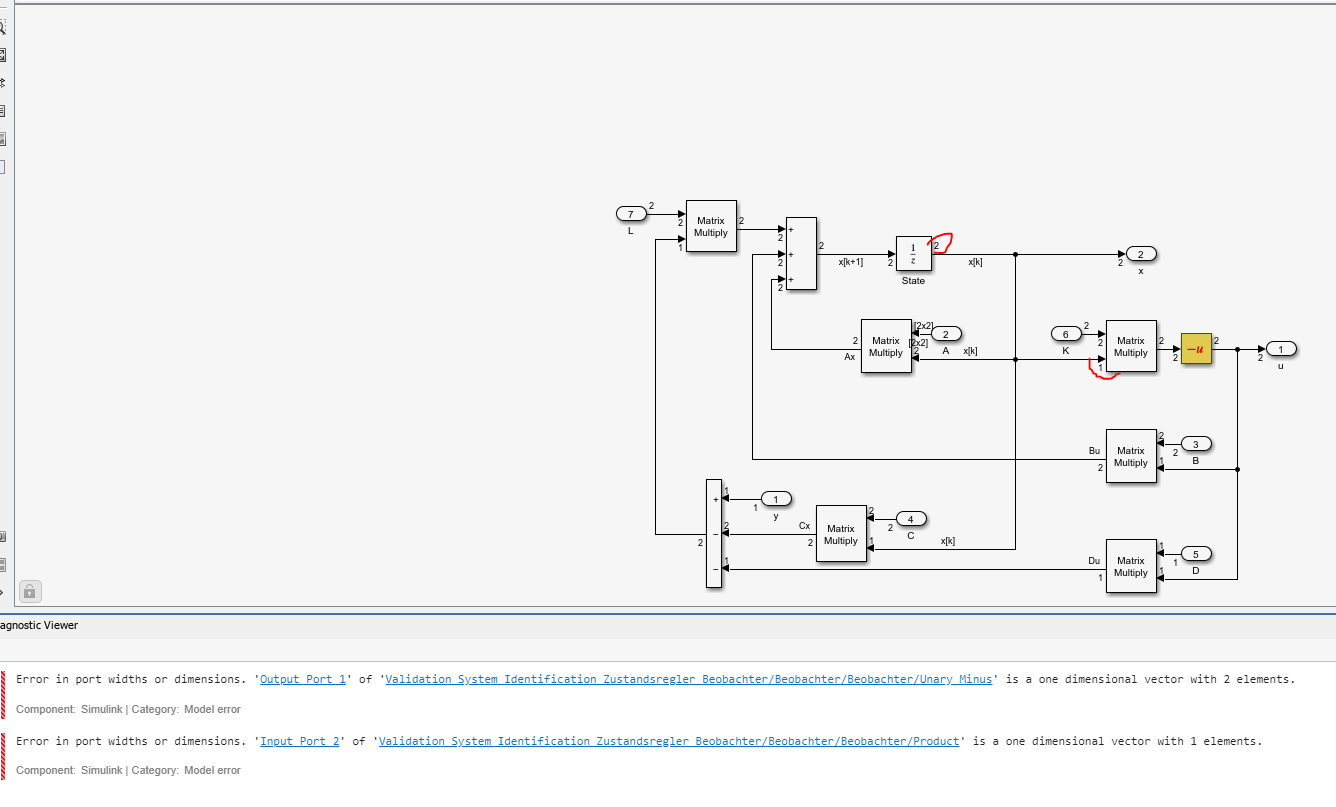

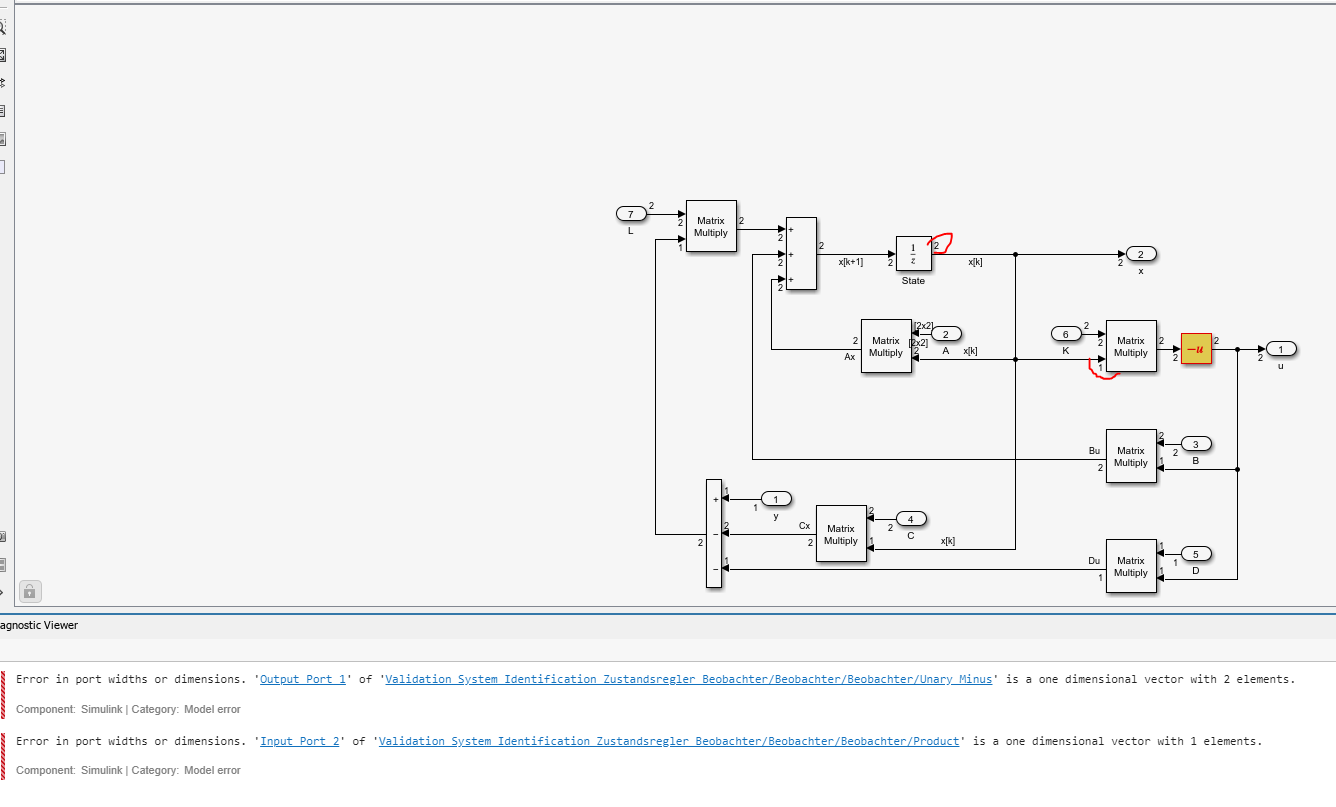

Im angehängten Bild ist die interne Schaltung des Blocks und es gibt im angegebenen Bereich ein Problem, wo eine einfache Zustandsrückführung u[k] = -K*x erfolgen soll. Normalerweise müsste ein Skalar rauskommen, aber er gibt einen Output mit 2 Elementen.... auffällig ist auch, dass x[k] oben die richtige Anzahl 2 hat, aber vor dem Block plötzlich nur noch 1! (rot eingekreist)....

Habe natürlich auch schon alles mal transponiert, aber das bringt auch nichts. Was könnte hier falsch sein?

 Beschreibung:

Download
 Dateiname:  beobachter.PNG
 Dateigröße:  52.16 KB
 Heruntergeladen:  115 mal
