Titel: Problem mit Punktfindung
|
 |
Hallo,

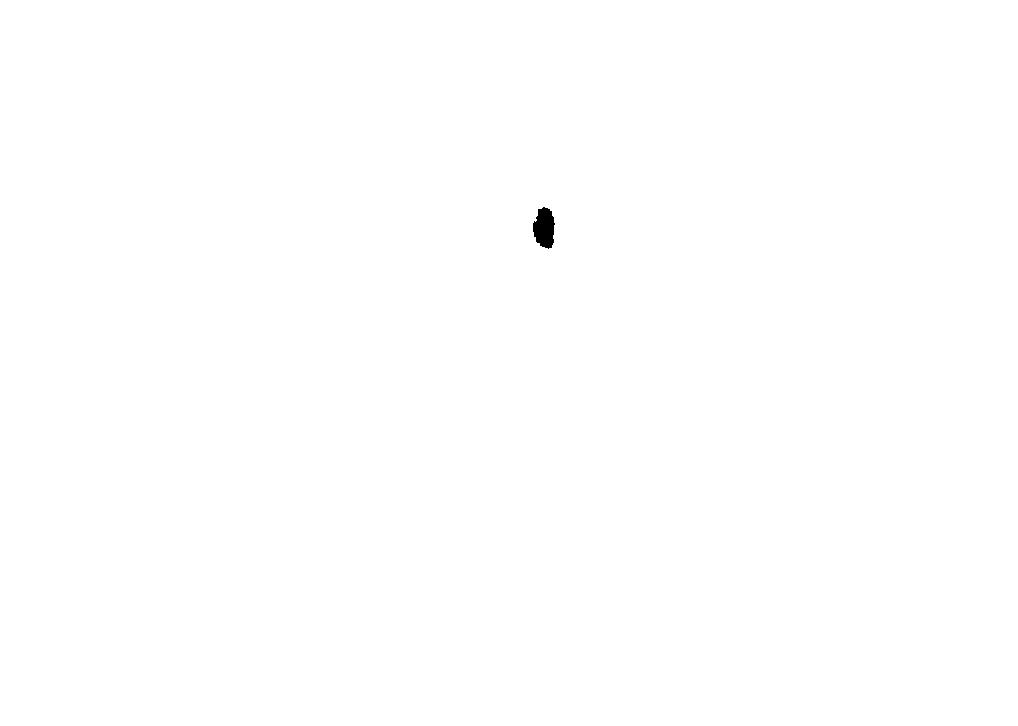

ich habe ein Problem mit der Auffindung eines Punktes im Bild. Und zwar soll ein Laserstrahl auf eine Fläche treffen und der Laserpunkt soll mit einer Kamera überwacht werden. Soweit hab ich auch schon alles programmiert, das Bild so bearbeitet, dass der Laserpunkt schwarz dargestellt ist, und der Rest weiß. In dem angehängten Bild ist dieser Zustand erkennbar.
Nun soll der Laserpunkt, also das schwarze gefunden werden, und da weiß ich nicht weiter, wie ich das machen soll. Es soll eine Ellipse um den Punkt gelegt werden und von dieser Ellipse soll mir noch der Mittelpunkt ausgegeben werden.
Kann mir da jemand weiter helfen?
Danke
| Beschreibung: |
|
Download |
| Dateiname: |
punkt.jpg |
| Dateigröße: |
12.56 KB |
| Heruntergeladen: |
734 mal |
|
|
|
|
|
|
| flashpixx |
Forum-Guru
|
|
Beiträge: 355
|
|
|
|
Anmeldedatum: 19.04.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 06.07.2012, 22:39
Titel:
|
|
|
|
|
| skyforce |
Forum-Fortgeschrittener
|
|
Beiträge: 82
|
|
|
|
Anmeldedatum: 04.09.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 10.09.2012, 20:22
Titel:
|
|
Zuerst mit im2bw in ein binärbild umwandel. Danach würde ich die Farben umkehren, d.h. der punkt weiß, hintergrund schwarz.
danach kannst du mit bwlabel und regionprops alle objekte im Bild finden und die weitere Information auslesen bspsw. fläche, umfang, schwerpunkt, koordinaten usw. Danach kannst du den Punkt markieren
| Beschreibung: |
|
Download |
| Dateiname: |
Loesung 9.pdf |
| Dateigröße: |
219.81 KB |
| Heruntergeladen: |
1673 mal |
|
|
|
|
|
|
|
