Problem mit TriScatterdInterp |
|
| Robert |
Forum-Fortgeschrittener
|
 |
Beiträge: 60
|
|
|
|
Anmeldedatum: 14.11.08
|
|
|
|
Wohnort: Istanbul
|
|
|
|
Version: 2010b
|
|
|
|
 |
|
Verfasst am: 01.09.2010, 15:37
Titel: Problem mit TriScatterdInterp
|
 |
| |
 |
 |
Hallo Leute,

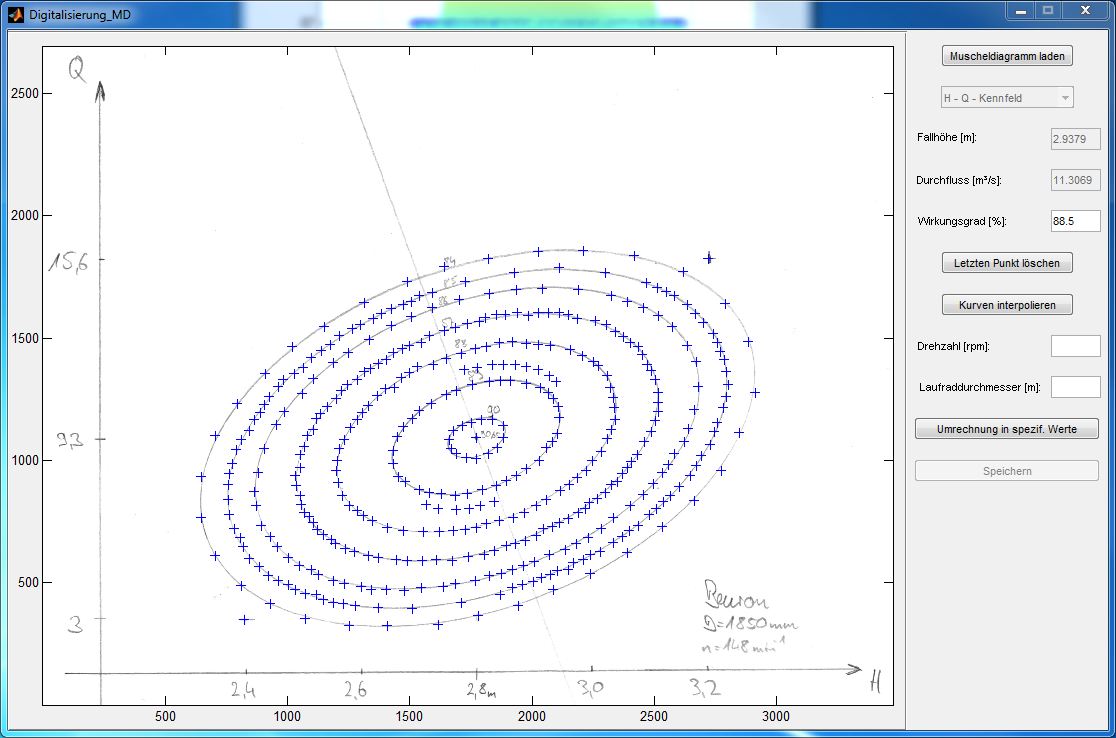

ich habe ein Problem mit der o. g. Interpolation. Die Ausgangssituation ist folgende: Ich möchte Kennfelder digitalisieren. Dabei zeichne ich Wertepaare (x,y,z) auf. z ist dabei der Wirkungsgrad. Die Kennfelder zeigen (teilweise) geschlossene Kurven konstanten Wirkungsgrades. Manche Kurven sind auch offen, weil sie nicht komplett abgebildet werden können. Ein Beispiel habe ich angehängt.

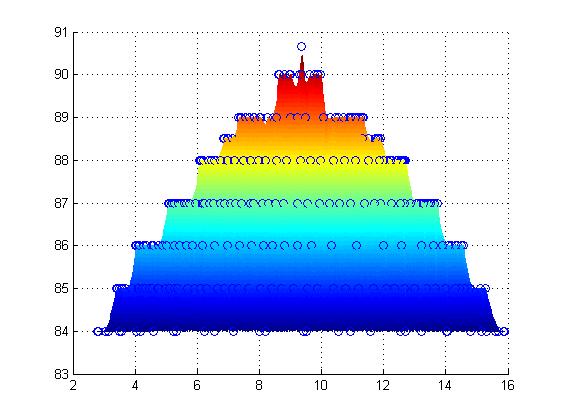

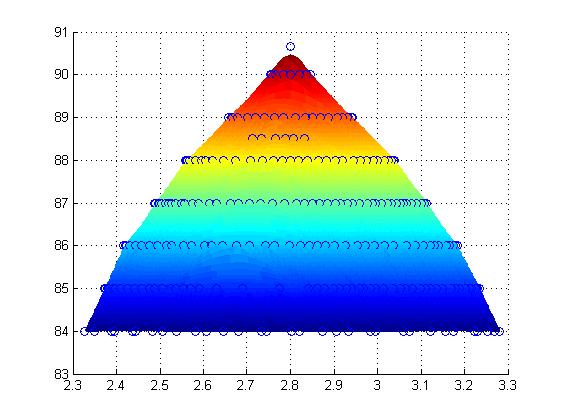

Das Problem ist nun, dass die Interpolation ... bescheiden ist. Allerdings nur in y-Richtung (y = konstant, Bild: view 90-0). Auch dazu habe ich zwei Bilder angehängt, die den "Berg" einmal mit view = (0,0) und view = (90,0) darstellen.
Hatte jemand schon das Phänomen?
Das Problem tritt übrigens nicht bei jedem Kennfeld auf, teilweise klappt es ganz gut.
Und noch ne Info: Ich habe die verschiedenen methods ausprobiert. Am besten funktioniert noch "natural"; die angehängten Beispiele wurden damit gerechnet.
Beste Grüße
Robert
| Beschreibung: |
|
Download |
| Dateiname: |
view 90-0.jpg |
| Dateigröße: |
34.6 KB |
| Heruntergeladen: |
430 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
view 0-0.jpg |
| Dateigröße: |
37.02 KB |
| Heruntergeladen: |
427 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Beispiel_Kennfeld.JPG |
| Dateigröße: |
118.48 KB |
| Heruntergeladen: |
391 mal |
|
|
|
|
|
|
| Robert |
Themenstarter
Forum-Fortgeschrittener
|
|
Beiträge: 60
|
|
|
|
Anmeldedatum: 14.11.08
|
|
|
|
Wohnort: Istanbul
|
|
|
|
Version: 2010b
|
|
|
|
|
|
|
Verfasst am: 20.10.2010, 07:23
Titel:
|
|
Die Lösung des Problems gibts hier:
http://www.mathworks.de/matlabcentral/fileexchange/8998
Auslöser ist, dass meine Daten kolinear sind (gleicher z-Wert für vers. x,y-Werte) und zudem die Skalierung ganz unterschiedlich ist (x-Achse z. B. von 0 bis 1; y-Achse von 1 bis 100).
gridfit.m arbeitet für meine Erfordernisse perfekt. Einziges Manko ist, dass auch Daten extrapoliert werden, aber das ist nicht so schlimm in meinem Fall.
Grüße
Robert
|
|
|
|
|
|
|
