Problem mit Zustandsraum und Matrizen


LilliD

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.11.2009, 15:37     Titel: Problem mit Zustandsraum und Matrizen
  Antworten mit Zitat
Code:

A = [0 1 0 0 0 0 ; 0 -0.1946 -3.2584 0.0055 -0.2741 0.0014 ; 0 0 0 1 0 0 ; 0 0.5547 40.7793 -0.0693 -2.7539 0.014; 0 0 0 0 0 1 ;0 0.1455 -8.2636 0.014 17.8364 -0.0909]
B = [0 ; 1.943 ; 0 ; -5.5355 ; 0 ;-1.4]
C = [1 0 0 0 0 0 ; 0 0 1 0 0 0 ; 0 0 0 0 1 0]
D = [0 ; 0 ; 0]
x0 = [0.05 ; 0 ; 0.05 ; 0 ; 0 ; 0]


Folgende Matrizen gehören zu einem Schwingfähigen System und ich weiß, dass die Werte 100% richtig sind. Trotzdem kommt bei der Eingabe in Simulink also beim Verwenden der Zustandsraumdarstellung mit der "State Space Box" nur Müll am Ausgang raus. Rolling Eyes

Kennt jemand von euch dieses Problem?? Könnte es sein dass Simulink mit 6 X 6 Matrizen nicht zurechtkommt?? Wär echt super wenn ihr mir weiterhelfen könnt, bin schon am verzweifeln Sad Sad

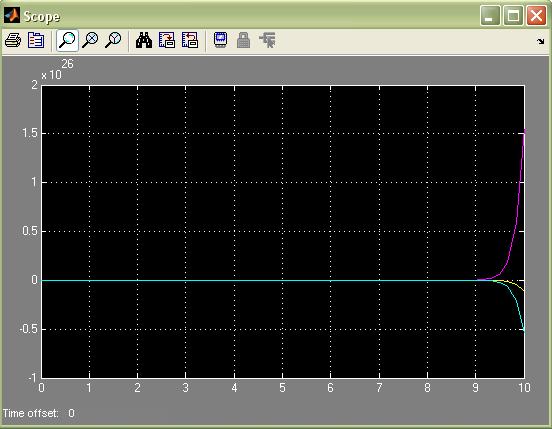

 Beschreibung:
So sieht bei mir die Ausgabe aus

Download
 Dateiname:  MatrixSimu.JPG
 Dateigröße:  34.21 KB
 Heruntergeladen:  1054 mal


LilliD

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.11.2009, 15:46     Titel:
  Antworten mit Zitat
Hier wäre noch die Simulink Datei.

MatrixSimu.mdl
 Beschreibung:
Simulink Datei

Download
 Dateiname:  MatrixSimu.mdl
 Dateigröße:  17.04 KB
 Heruntergeladen:  764 mal
