Probleme beim speichern eines Plots


derbeshot89
Forum-Anfänger

Forum-Anfänger

Beiträge: 28
Anmeldedatum: 14.05.13
Wohnort: Hamburg
Version: 7.5.0 (R2007b)
     Beitrag Verfasst am: 25.06.2013, 10:10     Titel: Probleme beim speichern eines Plots
  Antworten mit Zitat
Guten Tag Smile ,

ich habe ein Problem beim Speichern eines Plots.

In einer GUI habe ich ein axes_fenster (tag: axes_plot), indem ich einen Graph erzeuge.

Durch einen Buttonclick soll dieser Graph als .jpg Datei gespeichert werden. Speicherort kann vom User bestimmt werden (das klappt alles noch):

Code:

[file, path]=uiputfile('Plot','Save Graph');
saveas(gca,[path,file],'jpg');



Das Problem:

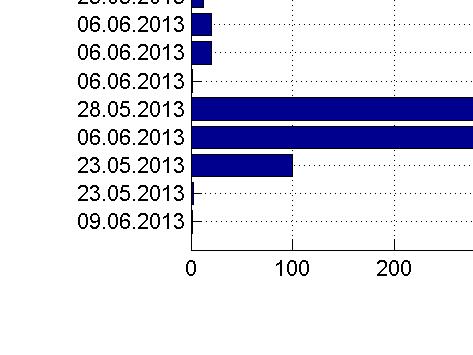

Es wird leider nur ein Teil des Graphen gespeichert (siehe Bild, X-Achse geht eigentlich bis 1000....), statt der Inhalt des ganzen Axes_Fensters. Habe ich etwas vergessen oder woran könnte das liegen Sad ? Vielen Dank


Mit freundlichen Grüßen
Fatih

 Beschreibung:

Download
 Dateiname:  Plot_test.jpg
 Dateigröße:  26.67 KB
 Heruntergeladen:  478 mal
Private Nachricht senden Benutzer-Profile anzeigen


Hubertus
Forum-Meister

Forum-Meister

Beiträge: 1.034
Anmeldedatum: 08.01.09
Wohnort: Hamburg
Version: ---
     Beitrag Verfasst am: 25.06.2013, 12:28     Titel:
  Antworten mit Zitat
Moin,

kann leider das Problem nicht nachstellen. Bei mir wird immer der ganze Plot gespeichert. Es gibt aber auch die Möglichkeit, den Plot mit "frame2im" und "imwrite" zu speichern.

Viele Grüße - Hubertus
Private Nachricht senden Benutzer-Profile anzeigen

derbeshot89
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 28
Anmeldedatum: 14.05.13
Wohnort: Hamburg
Version: 7.5.0 (R2007b)
     Beitrag Verfasst am: 25.06.2013, 12:54     Titel:
  Antworten mit Zitat
Hallo Hubertus,

vielen Dank für deine Antwort. Leider bekomme ich mit "imwrite" und "frame2im" immer wieder das selbe Bild. Auch mit "print" funktioniert es nicht. Sad

Gruß
Fatih
Private Nachricht senden Benutzer-Profile anzeigen

Hubertus
Forum-Meister

Forum-Meister

Beiträge: 1.034
Anmeldedatum: 08.01.09
Wohnort: Hamburg
Version: ---
     Beitrag Verfasst am: 25.06.2013, 13:03     Titel:
  Antworten mit Zitat
Merkwürdig. Wenn du den Plot erstellt hast, wird die Figur ähnlich einem Bildschirmfoto in ein Bild gewandelt.

Code:
frame=getframe(gcf);
I=frame2im(frame);
imwrite(I,'C:\Testordner\Test1.jpg,'Quality',100)
Private Nachricht senden Benutzer-Profile anzeigen

derbeshot89
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 28
Anmeldedatum: 14.05.13
Wohnort: Hamburg
Version: 7.5.0 (R2007b)
     Beitrag Verfasst am: 25.06.2013, 13:14     Titel:
  Antworten mit Zitat
Hallo Hubertus,

damit kann ich immerhin mal ein Frame von der ganzen Oberfläche machen. Vielen Dank Very Happy .

Natürlich wäre es besser, wenn ich wirklich nur den Graphen speichern könnte. Ich versuche da mal rumzubasteln Wink.

Gruß
Fatih
