Probleme mit Discrete Transfer Fcn Block in Simulink


gast4711

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.04.2012, 13:12     Titel: Probleme mit Discrete Transfer Fcn Block in Simulink
  Antworten mit Zitat
Hi, ich hab von einem Filterprogramm folgende Nullstellen sowie Polstellen berechnet bekommen. Wie bringe ich nun diese Paramter in Simulink unter ?

-- Z domain Zeros
-- z = -1.000000 + j 0.000000
-- z = 1.000000 + j 0.000000
--
-- Z domain Poles
-- z = 0.999509 + j -0.024535
-- z = 0.999509 + j 0.024535

Vieln dank schonmal im Voraus!


gast4711

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.04.2012, 08:46     Titel:
  Antworten mit Zitat
Erstmal guten Morgen,

ich bin gerade am verzweifeln. Wie könnte ich die Übertragungsfunktion noch in Simulink realisieren ?

 Beschreibung:

Download

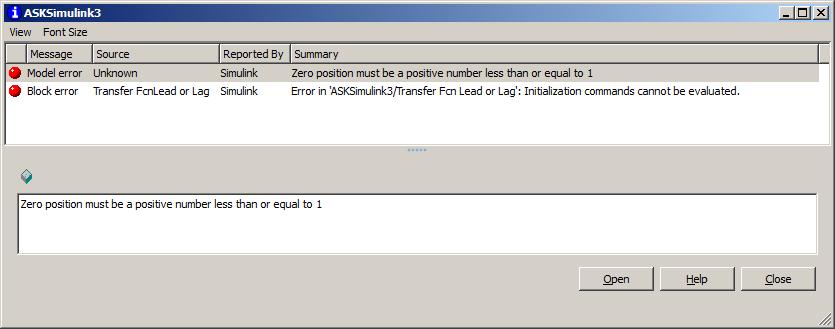

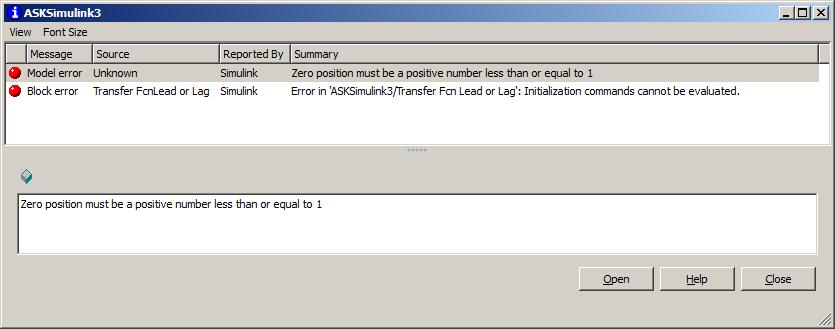

 Dateiname:  FehlermeldungSimulink.jpg
 Dateigröße:  33.01 KB
 Heruntergeladen:  808 mal
 Beschreibung:

Download
 Dateiname:  FilterSimulink.jpg
 Dateigröße:  7.64 KB
 Heruntergeladen:  757 mal

DSP
Forum-Meister

Forum-Meister


Beiträge: 2.117
Anmeldedatum: 28.02.11
Wohnort: ---
Version: R2014b
     Beitrag Verfasst am: 27.04.2012, 11:36     Titel:
  Antworten mit Zitat
Du könntest den "discrete Zero-Pol Block" verwenden und dort die Daten eintragen und du gehst einen kleinen Umweg, um den discrete Transfer Fct. Block zu verwenden. Das wäre dann so:

Code:

% Nullstellen
z = [1 -1];
% Polstellen
p = [0.999509-i 0.02453 0.999509+i 0.02453]
% Verstärkung
k = [1];
% Transferfct aufstellen
Ts = ?? % Abtastrate in s
sys=zpk(z,p,k,Ts,'v');
% Koeffizienten für Zähler- und Nennerpolynom aufstellen
[num,den]=tfdata(sys,'v')



num und den kannst du dann in dem Block in die [] Klammern schreiben. Oder eben z, p und k in den anderen Block. Aber ohnehin sind beide Systeme instabil.
