Profilfilter für Oberflächenvermessung


James0390
Forum-Newbie

Forum-Newbie

Beiträge: 1
Anmeldedatum: 24.11.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 24.11.2015, 15:57     Titel: Profilfilter für Oberflächenvermessung
  Antworten mit Zitat
Hallo zusammen,

ich stehe vor folgendem Problem:
Ich möchte die Daten einer Oberflächenmessung filtern um auf die Welligkeit zu schließen.
Dazu möchte ich den Filter nach der DIN EN ISO 11562 verwenden.
Die Gewichtungsfunktion ist hierbei eine Gaußsche Glockenkurve.
Nun möchte ich mir den Filter selber "bauen".
Dazu habe ich folgenden Code geschrieben:
Code:

z;                      % [µm] Eingelesene Höhenwerte aus der Messung

alpha=sqrt(log(2)/pi);  % Konstante
lambda_c=800;           %[µm] Grenzwellenlänge des Profilfilters
h=30;
x=linspace(-h/2, h/2,h);% Abstand zur Mitte der Gewichtungsfunktion

gaussFilter=1/(alpha*lambda_c)*exp(-pi*(x/(alpha*lambda_c)).^2);

zfilt=filter(gaussFilter,1,z);



Allerdings klappt das bei mir noch nicht.
Hierzu hätte ich zunächst zwei Verständnisfragen:
1. Wozu dient der erzeugte Zeilenvektor x? Das ist ein Teil den ich mit aus dem Internet gesucht habe. Ist das die Anzahl der Werte über die die Glättung statt findet?
2. Für was steht der zweite Eintrag in der Filterfunktion (hier 1)?

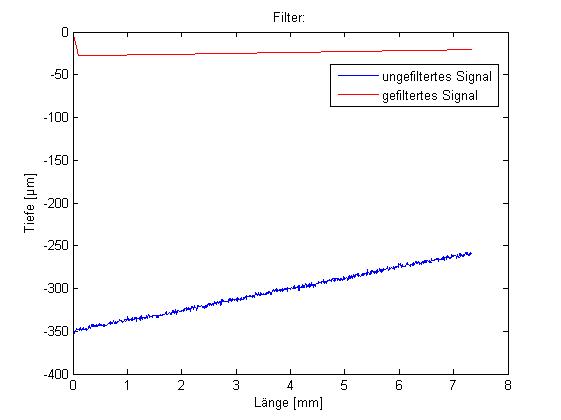

Im Anhang habe ich mal einen Plot angefügt in dem das ungefilterte und das gefilterte Signal zu sehen sind.

Vielen Dank schon mal für die Rückmeldungen.
Grüße

 Beschreibung:
Plot der Signale.

Download
 Dateiname:  Plot.jpg
 Dateigröße:  20.12 KB
 Heruntergeladen:  504 mal
