Pulse Generator generiert falsch? |
|
| dota-h0rst |
Forum-Newbie
|
 |
Beiträge: 2
|
|
|
|
Anmeldedatum: 19.08.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 19.08.2008, 11:33
Titel: Pulse Generator generiert falsch?
|
 |
| |
 |
 |

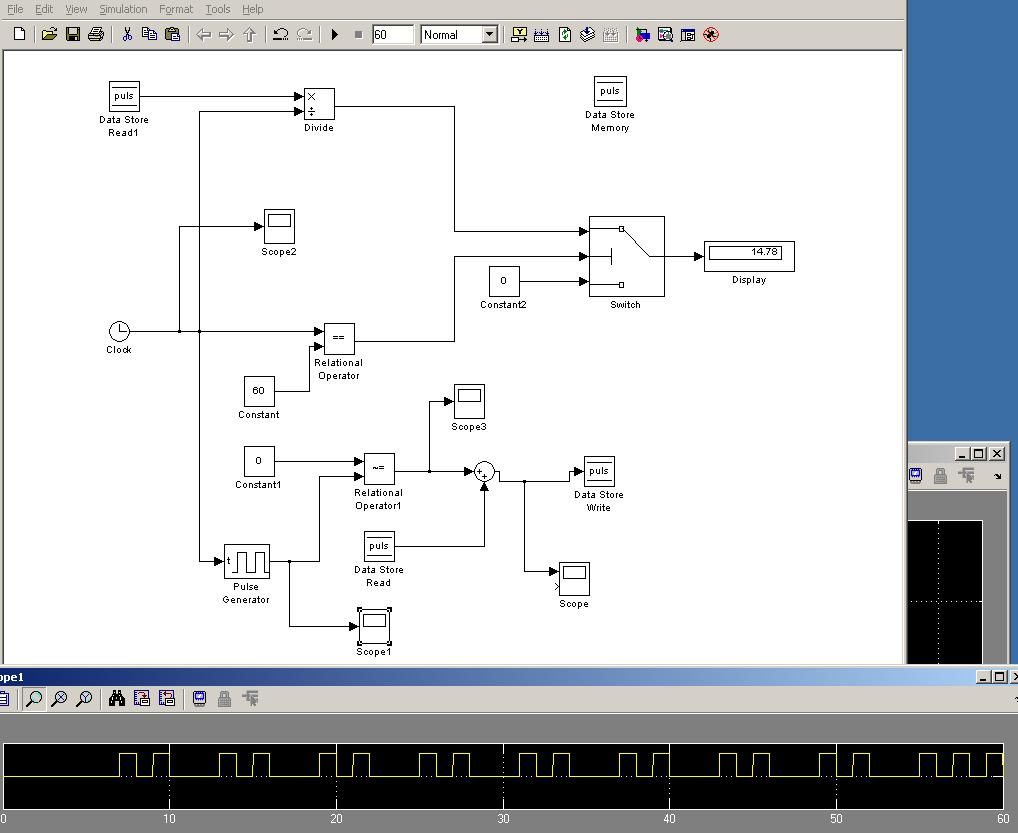

ich habe ein pulse generator, der mich iwie total verwirrt...ich habe den pulse delay auf 5 gesetzt, aber der 1. puls kommt erst nach 7 sekunden und dann, statt jede sekunde ein impuls, empfaengt mein scope manchmal im sekundentakt und manchmal im 2sekundentakt ein impuls...
Pulse Generator
Pulse type: Time based
Time (t): Use External signal
Amplitude: 3.454
Period(secs): 2
Pulse Width (% of period): 50
Phase Delay (secs): 5
den scope lad ich als screenshot hoch...

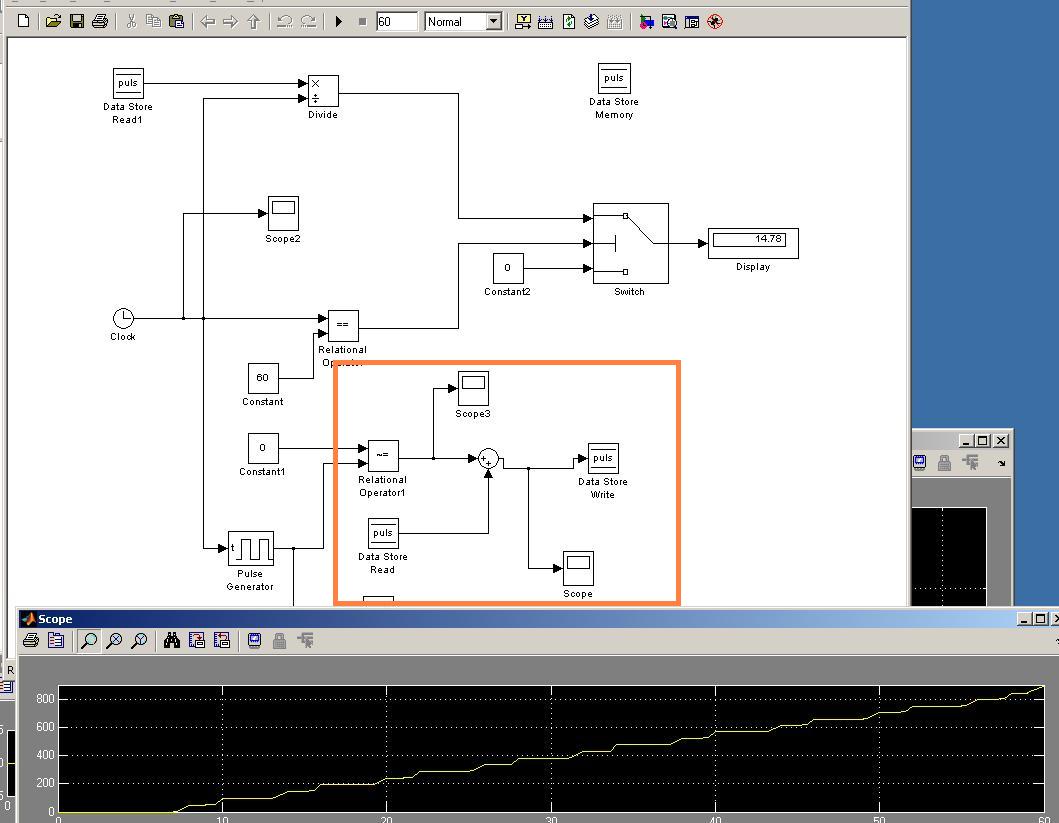

achso...und noch etwas: "puls" (Data Store Memory) soll ja an der markierten stelle immer um 1 erhoeht werden. wenn ich da aber ein scope anschliesse, zeigt der mir an, dass nicht immer 1 addiert wird mit jedem impuls, sondern nur am anfang und danach groessere zahlen... kann mir da jemand vielleicht helfen?
| Beschreibung: |
| "Impulse zaehlen"-problem |
|
Download |
| Dateiname: |
bild2.JPG |
| Dateigröße: |
90.02 KB |
| Heruntergeladen: |
772 mal |
| Beschreibung: |
| "Pulse Generator"-Problem |
|
Download |
| Dateiname: |
bild1.JPG |
| Dateigröße: |
76.22 KB |
| Heruntergeladen: |
714 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
falsch.mdl |
| Dateigröße: |
26.23 KB |
| Heruntergeladen: |
677 mal |
_________________
monaco's bonzo
8-ung aufgep-( ( \-t
|
|
|
|
|
|
| Lord nibbler |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 19.08.2008, 11:45
Titel:
|
|
benutz mal einen fixed-step solver unter simulation/configuration parameters/Solver/Type
damit sollte es gehen.
Gruß Lord nibbler
|
|
|
|
| dota-h0rst |
Themenstarter
Forum-Newbie
|
|
Beiträge: 2
|
|
|
|
Anmeldedatum: 19.08.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 19.08.2008, 11:52
Titel:
|
|
 xDxD ok jetzt geht er, ER GEHT ^^ danke
