Punkte verbinden und Fläche einfärben


kerngehirn
Forum-Anfänger

Forum-Anfänger

Beiträge: 20
Anmeldedatum: 17.11.15
Wohnort: ---
Version: MATLAB R2015a
     Beitrag Verfasst am: 14.12.2015, 19:53     Titel: Punkte verbinden und Fläche einfärben
  Antworten mit Zitat
Hallo,

ich habe folgenden Code:

Code:

function VerformungWAmovie(Datei)
vidObj = VideoWriter('test.avi');
vidObj.FrameRate = 10;
open(vidObj);


close all;
clc;
clear mex;

%% Laden der Excel-Datei
[num, txt] = xlsread(Datei);
n=min(num(1:end,4)); % n = Maximale Durchbiegung

%% Zuweisen der einzelnen Spalten
Ende = find(num(1:end,4)==n,1); %ab welcher Zeile von "num" ist die Durchbiegung maximal


for i=1:100:Ende
    CMOD = (num(i,5)+num(i,6))/-2
    CTOD = (num(i,7)+num(i,8))/-2;
    COD1 = (num(i,9)+num(i,10))/-2;
    COD2 = (num(i,11)+num(i,12))/-2;
    COD3 = (num(i,13)+num(i,14))/-2;

    plot(CMOD, 0, 'o', CTOD, 25, 'o', COD1, 56, 'o', COD2, 87, 'o', COD3, 118, 'o');
    grid on;
    xlabel('Verformung (Rissweite) [mm]');
    xlim([-1 5]);
    ylim([0 150]);
    ylabel('Balkenhöhe');
    legend('CMOD', 'CTOD', 'COD2', 'COD2', 'COD3','Location','southeast');
    %grid minor;
    title('Verformungen entlang des Risses');
    %set(gcf,'PaperUnits','centimeters');
    %set(gcf,'PaperSize', [21 10]);
    %set(gcf,'PaperPosition',[0 1 21 8]);
    %set(gcf,'PaperPositionMode','Manual');

    writeVideo(vidObj, getframe(gcf));
end
close(vidObj)
winopen('test.avi')




Wie kann ich die Punkte miteinander linear verbinden (und wie kann ich sie parabolisch verbinden)?
Außerdem möchte ich gerne den Bereich zwischen den Linien und der Y-Achse bzw. der y=0 Achse einfärben.

Vielen Dank Smile

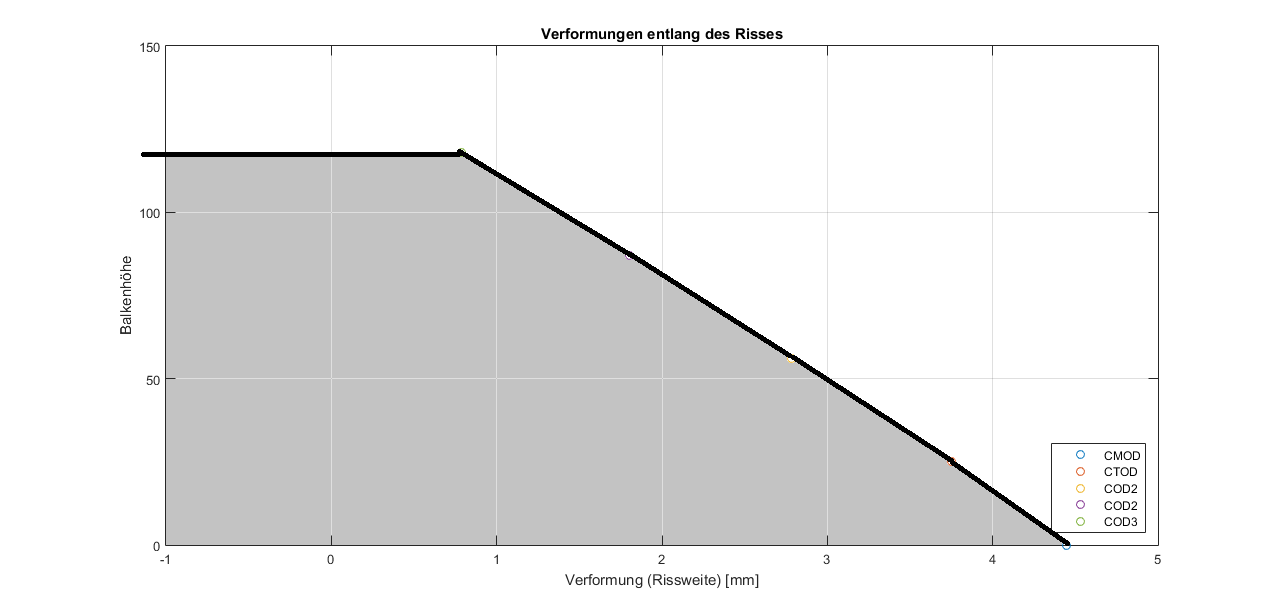

untitled - Kopie.jpeg
 Beschreibung:
so soll es aussehen

Download
 Dateiname:  untitled - Kopie.jpeg
 Dateigröße:  2.24 MB
 Heruntergeladen:  337 mal

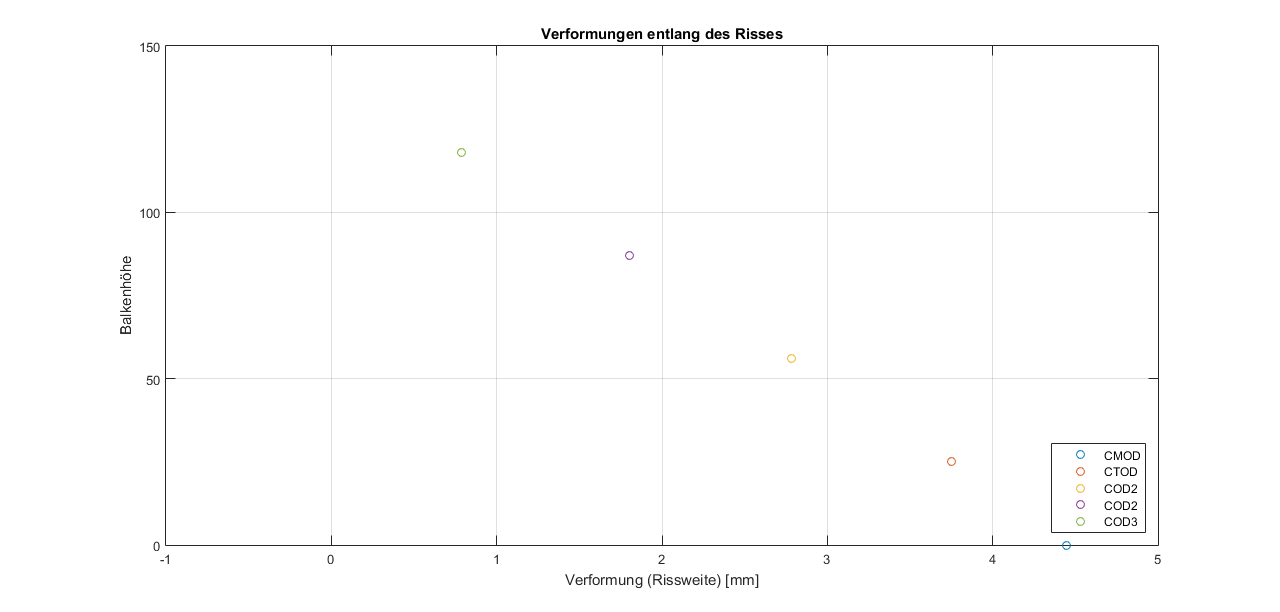

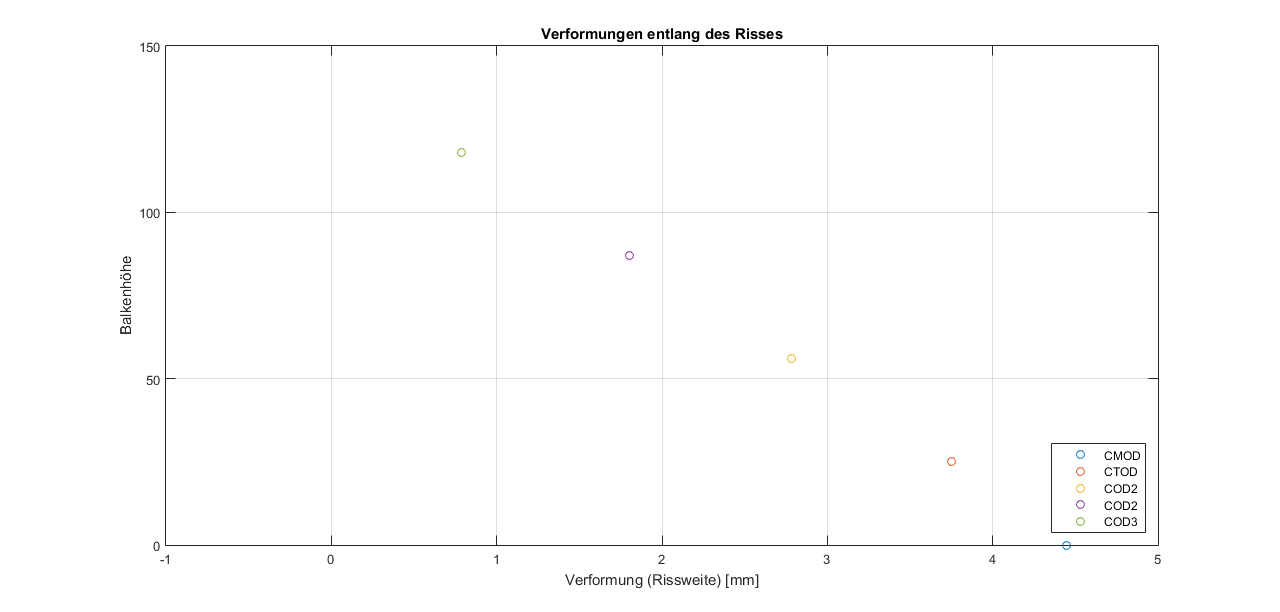

 Beschreibung:
aktuell

Download
 Dateiname:  untitled.jpeg
 Dateigröße:  2.24 MB
 Heruntergeladen:  329 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 14.12.2015, 21:48     Titel:
  Antworten mit Zitat
Hallo,

wie wäre es mit
Code:
plot(x, y, 'k', 'LineWidth', 4)

für die dicke schwarze Linie und area für die Fläche?

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen
