Verfasst am: 19.10.2014, 13:13 Titel: Punkte zwischen Messwerten mit Linien verbinden

Hallo zusammen,

ich habe ein kleines Problem mit MatLab. Ich bin blutiger Anfänger und versuche gerade ein Diagramm zu erstellen, in das verschiedene Messwerte eingetragen werden. Allerdings werden die Messwerte als Punkte in das Diagramm eingetragen, obwohl ich gerne Linien hätte, die die Punkte verbinden.

Ich habe bereits ein paar andere Threads zu dem Problem gelesen, wurde daraus allerdings nicht schlau, da die Antworten meist eine Abänderung des Codes des Threaderstellers waren. Da ich die Logik dahinter nicht verstanden habe, war es mir nicht möglich die Lösungen auf mein Problem zu übertragen.

Zu meinem Diagramm (Code s.u.):
Dargestellt wird die Kupplungszeit einer Reibkupplung in Abhängigkeit von dem Reibmoment, wobei das Reibmoment erhöht bzw. verkleinert wird und aus den verschiedenen Werten eine Messreihe erstellt wird, so dass ersichtlich ist, wie sich die Kupplungszeit beispielsweise bei einer Erhöhung des Reibmoments um 10% verändert.

Hier mein plot-Befehl:

Code:

figure(22),hold on, for PF=0.1:0.01:2.0, MR=190*PF, plot(PF,tk_kupp(200,MR,1,5,200),'b-','linewidth',3), ylim([0,20]), grid on, end

Funktion ohne Link?

Die Funktion tk_kupp ist folgende:

Code:

function tk_l=tk_kupp(w10, MR, J1, J2, M1)
tk_l = w10/(MR/J2+(MR-M1)/J1)

Funktion ohne Link?

Gut möglich, dass da einige Fehler drin sind Very Happy

. Wäre trotzdem super, wenn mir jemand bei meinem Problem helfen könnte.

Vielen Dank im Voraus.

Schöne Grüße
Govinda86

DSP

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 19.10.2014, 13:28 Titel:

Das sollte doch mit

Code:

plot(...,'b.-')
% oder statt . ein *
plot(...,'b*-')
% Verbindungslinie gestrichelt
plot(...,'b.--')

Funktion ohne Link?

möglich sein.

Govinda86

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 19.10.14

	Wohnort: ---

	Version: ---

Verfasst am: 19.10.2014, 13:36 Titel:

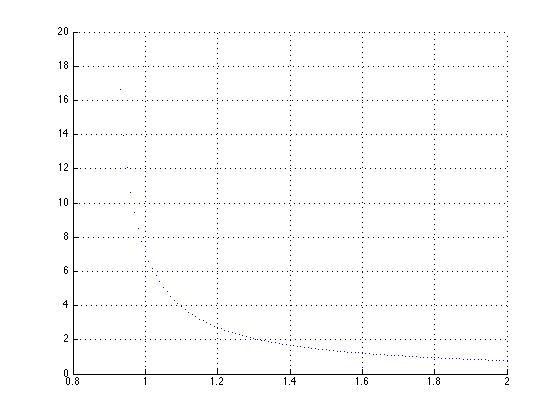

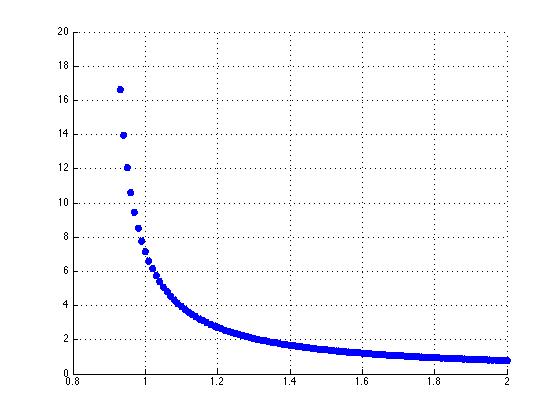

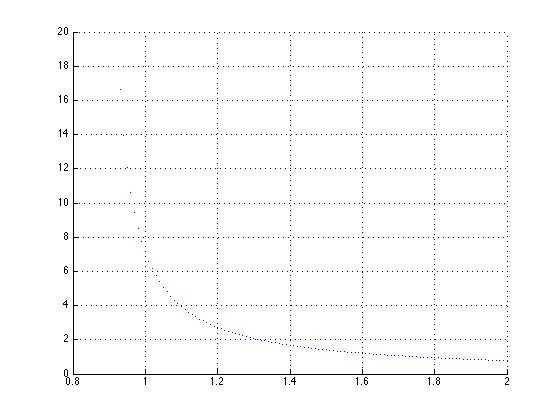

Leider nein, siehe Plots im Anhang.


Beschreibung:

Download

Dateiname:


Dateigröße:

29.2 KB

Heruntergeladen:

384 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

29.2 KB

Heruntergeladen:

391 mal

Govinda86

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 19.10.14

	Wohnort: ---

	Version: ---

Verfasst am: 19.10.2014, 13:37 Titel:

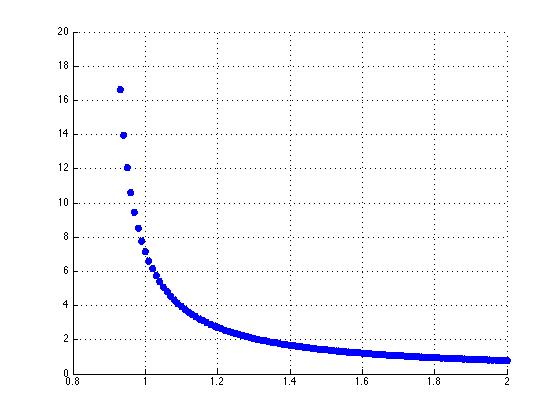

Hier noch der letzte Plot (b*-).


Beschreibung:

Download

Dateiname:


Dateigröße:

31.21 KB

Heruntergeladen:

334 mal

DSP

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 19.10.2014, 13:48 Titel:

Ach...ich habe nicht richtig auf den code geachtet.

Du plotest in einer for Schleife immer nur einen Punkt. Du musst den y-Achsen Vektor vorher schon berechnen.

Code:

PF = 0.1:0.01:2.0;
MR = 190.*PF;
y = zeros(1, length(PF));
for i=1:length(PF)
y(1,i) = tk_kupp(200,MR(1,i),1,5,200);
end

plot(PF,y,'b.-')

Funktion ohne Link?

Govinda86

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 19.10.14

	Wohnort: ---

	Version: ---

Verfasst am: 19.10.2014, 17:29 Titel:

Das funktioniert. Super, danke!
