Äquipotentialflächen Plotten


skratchy87
Forum-Newbie

Forum-Newbie

Beiträge: 9
Anmeldedatum: 09.08.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.08.2016, 15:11     Titel: Äquipotentialflächen Plotten
  Antworten mit Zitat
Moin zusammen,
ich würde gerne die Äquipotentialflächen des dreidimensionalen Coulomb Potentials plotten.
Berechnet habe ich diese schon, aber ich weiß leider nicht wie man Äquipotentialflächen plotten kann. Mit contour() geht das wohl im zweidimensionalen raum, aber nicht im dreidimensionalen.
Schonmal danke für eure Hilfe.
Code:

q = -1.602176e-19;
e_0 = 8.85419e-12;

xx = -10:10;
yy = -10:10;
zz = -10:10;

[x,y,z]=meshgrid(xx,yy,zz);

V = q^2/(4*pi*e_0*sqrt(x.^2+y.^2+z.^2));

Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 09.08.2016, 15:47     Titel:
  Antworten mit Zitat
Hallo,

es gibt auch contour3 .

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

skratchy87
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 9
Anmeldedatum: 09.08.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.08.2016, 15:49     Titel:
  Antworten mit Zitat
Danke für die Antwort,

Aber wenn ich contour3(V) eingebe, dann bekomme ich eine Fehlermeldung weil V höchstens zweidimensional sein darf, aber in dem Beispiel ja dreidimensional ist.
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 09.08.2016, 15:52     Titel:
  Antworten mit Zitat
Hallo,

dann schau mal, ob dir eine dieser Funktionen weiterhilft.
http://de.mathworks.com/help/matlab/volume-visualization.html
z.B. contourslice

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

skratchy87
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 9
Anmeldedatum: 09.08.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.08.2016, 21:21     Titel:
  Antworten mit Zitat

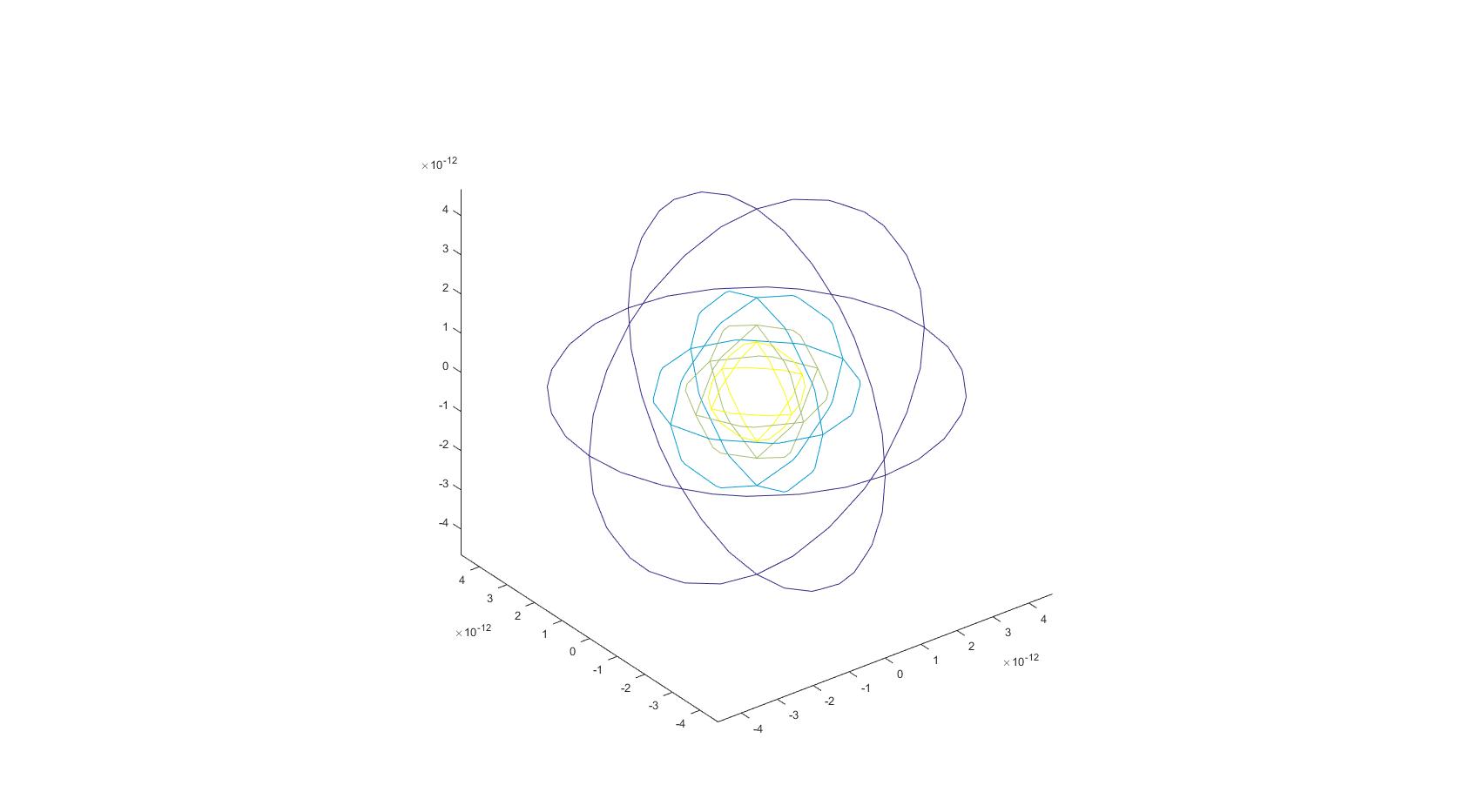

contourslice ist schonmal ein guter Anfang. Nur leider bekomme ich damit nur einen Plot hin wie ich ihn hochgeladen habe. Es zeigt schonmal die Äquipotentialflächen als linien, nur leider hätte ich sie auch gerne ausgefüllt weil sie ja kugelförmig um das Potential gehen und nicht als ein solches Gitter.

 Beschreibung:

Download
 Dateiname:  c_pot.jpg
 Dateigröße:  55.71 KB
 Heruntergeladen:  397 mal
Private Nachricht senden Benutzer-Profile anzeigen

skratchy87
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 9
Anmeldedatum: 09.08.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.08.2016, 00:40     Titel:
  Antworten mit Zitat
Problem gelöst.
isosurface war die gesuchte Funktion. Für diejenigen, die es irgendwann mal brauchen habe ich den Code, den ich anfangs gepostet habe mal mit dem Plot erweitert.
Code:

clear
q = -1.602176e-19;
e_0 = 8.85419e-12;

xx = -10:10;
yy = -10:10;
zz = -10:10;

[x,y,z]=meshgrid(xx*1e-12,yy*1e-12,zz*1e-12);

V = q^2/(4*pi*e_0*sqrt(x.^2+y.^2+z.^2));

hold on
for i=1:5
    pot = (0.24+i*0.03)*1e-16;
    isosurface(x,y,z,V,pot)
end
view(3)
daspect([1 1 1])
ylim([-1e-11 0])



isosurface(x,y,z,V,pot) plottet im Raum x,y,z mit den dazu errechneten Coulomb-Potentialn V die Äquipotentialfläche für das Potential pot

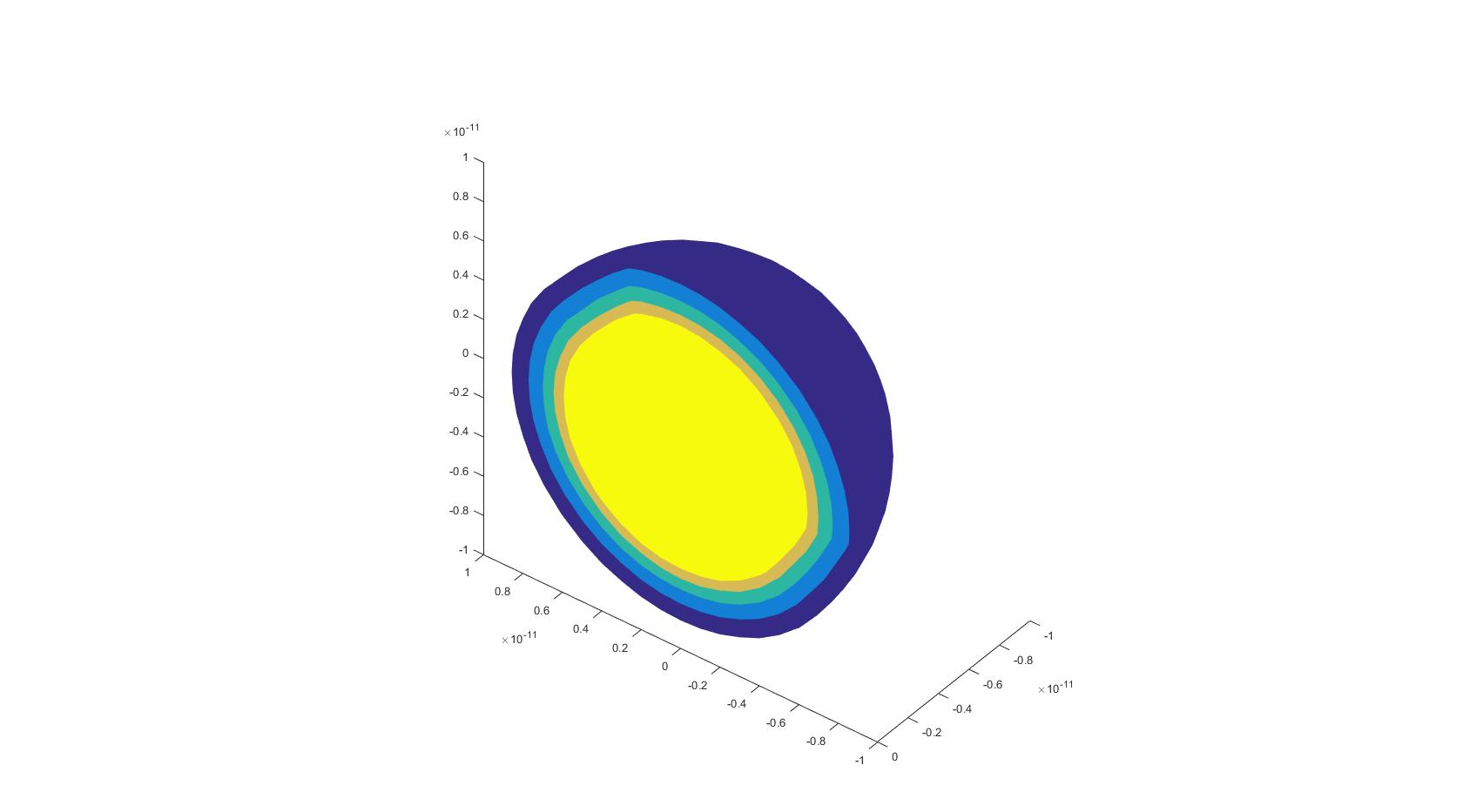

Im Anhang nochmal wie der erzeugte Plot mit den aufgeschnittenen Äquipotentialflächen aussieht.

 Beschreibung:

Download
 Dateiname:  c_pot_finish.jpg
 Dateigröße:  48.87 KB
 Heruntergeladen:  367 mal
Private Nachricht senden Benutzer-Profile anzeigen
