Raumtemperatur nicht plausibel



Rapha
Forum-Anfänger

Forum-Anfänger


Beiträge: 11
Anmeldedatum: 26.07.22
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.08.2022, 21:55     Titel: Raumtemperatur nicht plausibel
  Antworten mit Zitat
Hallo Zusammen,

ich bräuchte Unterstützung bei meiner Simulation.
Ich habe das Standard Blockset "house_room_floor_heating" etwas umgebaut.
Es besteht nun aus drei Stockwerken (Keller, Erdgeschoss, Obergeschoss).
Jeweils mit Deckenheizung.
Die "Energieerzeugung" selbst wurde vereinfacht mit einem Standard THB, der den Pufferspeicher speist aufgebaut. Anschließend läuft das System über eine Pumpengruppe und Heizkreisverteiler in die drei Heizkreisläufe.

Wie auf dem Bild zu sehen ist, kommt es zu einem rasanten Anstieg der Temperaturen vor allem im EG und OG.

Hat jemand eine Idee, woran das liegen kann?
Im Anhang:
- Screenshot des Temperaturverlaufs über einen Tag
- slx Datei

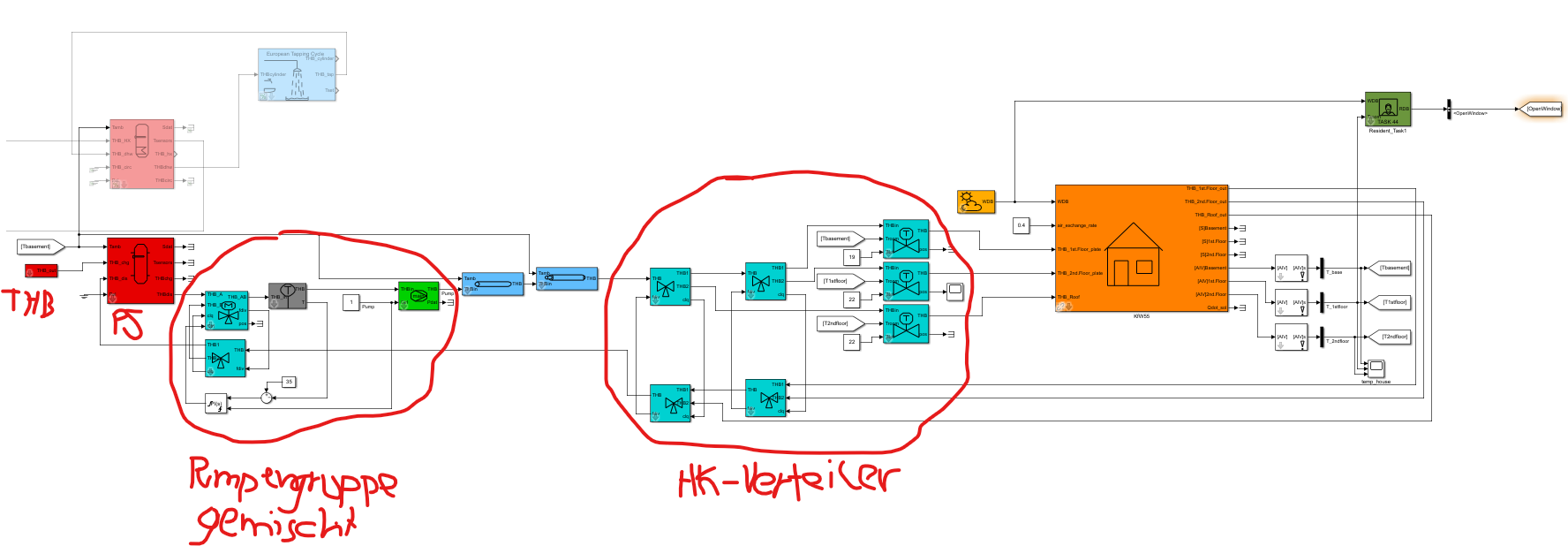

- Bild Aufbau Gesamtsystem

Vielen Dank

Aufbau System.png
 Beschreibung:

Download
 Dateiname:  Aufbau System.png
 Dateigröße:  131.75 KB
 Heruntergeladen:  137 mal
energysystem.slx
 Beschreibung:

Download
 Dateiname:  energysystem.slx
 Dateigröße:  110.78 KB
 Heruntergeladen:  133 mal
Temperaturverlauf.pdf
 Beschreibung:

Download
 Dateiname:  Temperaturverlauf.pdf
 Dateigröße:  30.05 KB
 Heruntergeladen:  146 mal
Private Nachricht senden Benutzer-Profile anzeigen


jgoettsche
Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 19.05.22
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.08.2022, 14:16     Titel:
  Antworten mit Zitat
Hallo Rapha,
es sieht so aus, als ob der Temperaturanstieg durch passive solare Gewinne zustande kommt.
Beste Grüße, Joachim
Private Nachricht senden Benutzer-Profile anzeigen

Rapha
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 11
Anmeldedatum: 26.07.22
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.08.2022, 06:54     Titel:
  Antworten mit Zitat
Hallo Joachim,

super danke dir. Das wars. Habe jetzt lediglich mal die WDB durch das Wetterprofil TRY ausgetauscht. Das zeigt direkt andere Ergebnisse Smile
Private Nachricht senden Benutzer-Profile anzeigen

Rapha
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 11
Anmeldedatum: 26.07.22
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.08.2022, 15:53     Titel:
  Antworten mit Zitat
Hallo Zusammen,

das Modell hat nun einige Neuerungen durchgemacht.
Das Modell zeigt eine Wärmepumpe, die ein Gebäude beheizt.
Das Gebäude hat drei Stockwerke (Keller, Erdgeschoss, Obergeschoss). Die Simulation soll eine Deckenheizung (aktive layer) darstellen. Dabei verläuft der dritte Heizkreis im das Dach.

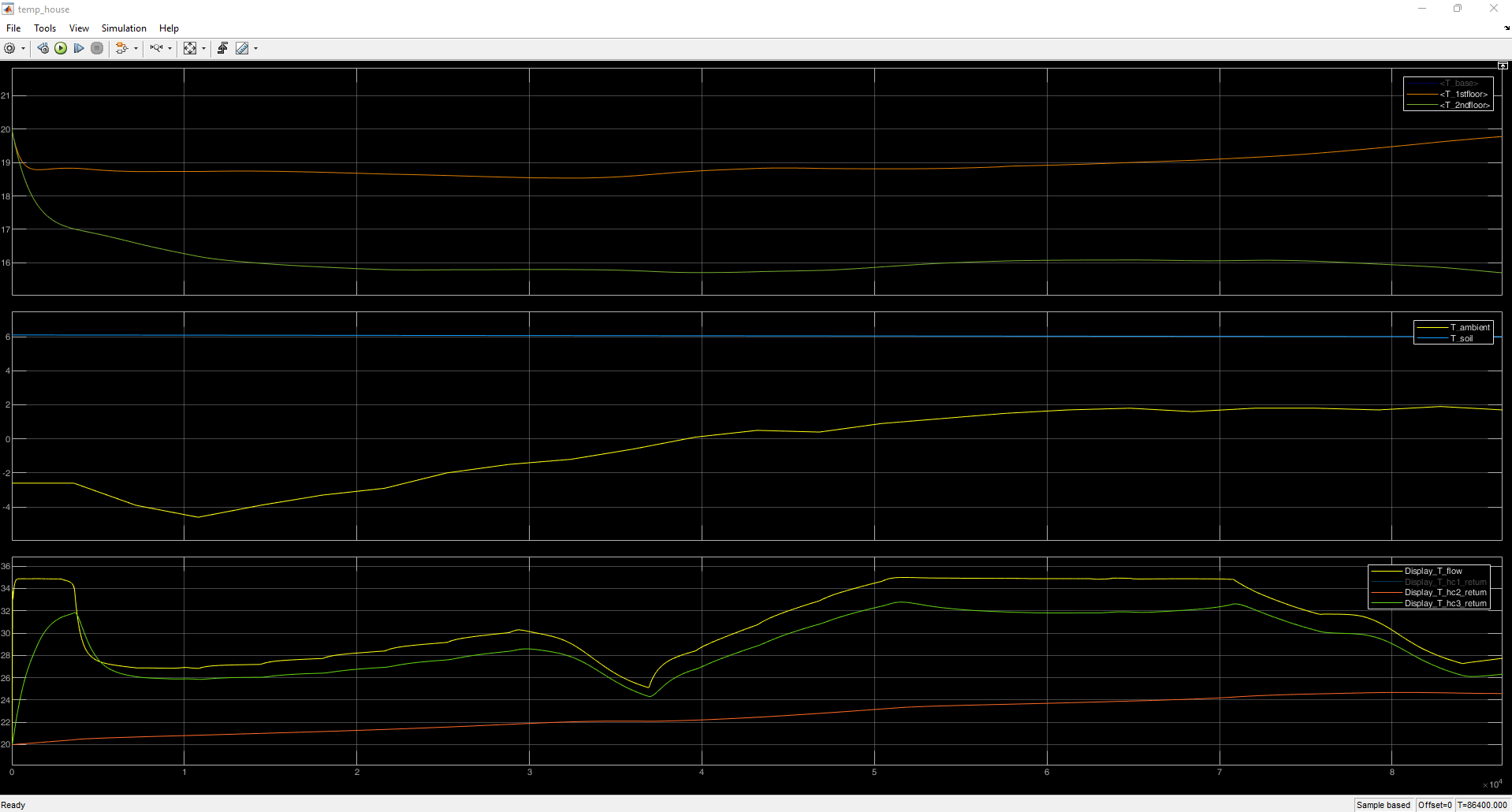

Wie man an den Graphen sehen kann, scheint das Obergeschoss immer mehr an Temperatur (T_2ndfloor) zu verliefen. Gut ersichtlich ist es auch an der Beobachtung des Vor- und Rücklaufs (T_flow // T_hc3_return). Die beiden Funktionen laufen annähernd parallel mit geringem Temperaturunterschied, während die Rücklauftemperatur von Heizkreis 2 (T_hc2_return) deutlich darunter verläuft.

Hat jemand eine Idee, woran es liegen kann, dass die Temperatur im Dachgeschoss scheinbar nicht ansteigen möchte?

Anbei lade ich die folgenden Datein hoch
- Diagram: Temperaturverlauf (png)
- Modell: energysystem (slx)
- Datensatz: soil_daily_temperature_1m (matlab data)

Ich freue mich auf eure Ideen!
Vielen Dank

soil_daily_temperature_1m.mat
 Beschreibung:

Download
 Dateiname:  soil_daily_temperature_1m.mat
 Dateigröße:  1.91 KB
 Heruntergeladen:  107 mal
energysystem.slx
 Beschreibung:

Download
 Dateiname:  energysystem.slx
 Dateigröße:  220.8 KB
 Heruntergeladen:  118 mal
 Beschreibung:

Download
 Dateiname:  Temperaturverlauf.png
 Dateigröße:  73.55 KB
 Heruntergeladen:  109 mal
Private Nachricht senden Benutzer-Profile anzeigen
