| Quellchen_Freak |
Forum-Newbie
|
 |
Beiträge: 1
|
|
|
|
Anmeldedatum: 24.10.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 24.10.2011, 08:40
Titel: Rauschen filtern
|
 |
Hi,

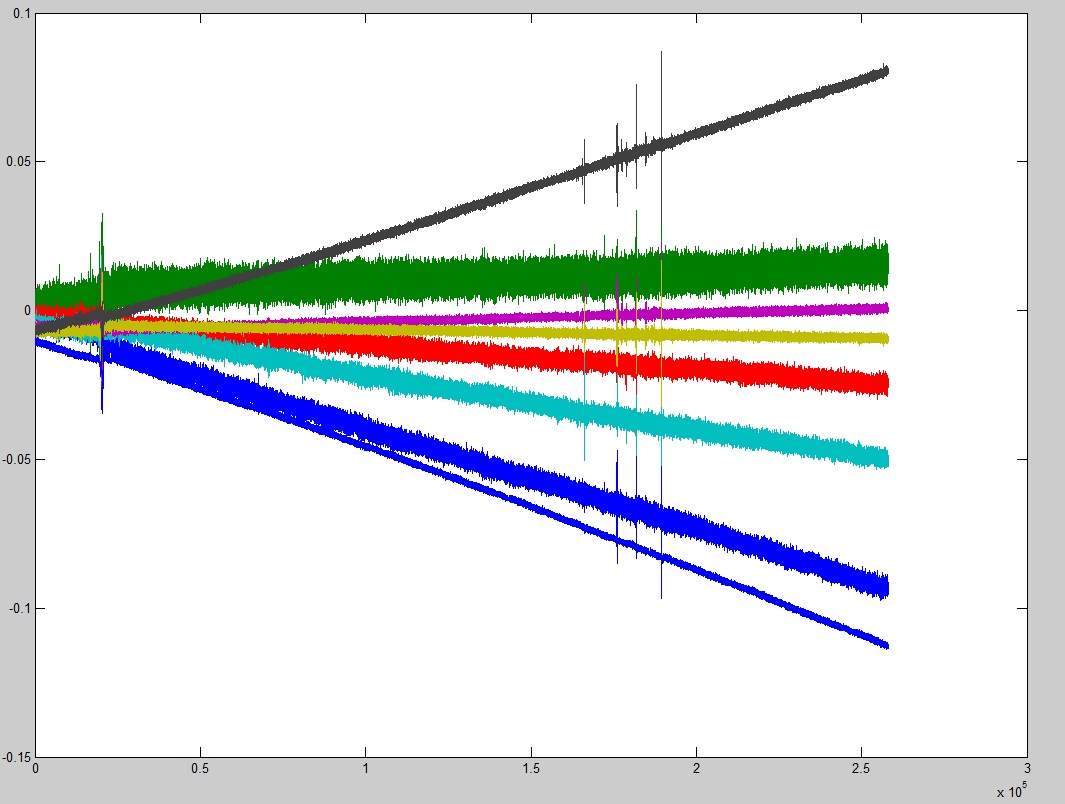

ich habe von 4 Kraftsensoren 8 Messignale die ihr im Anhang findet. Sie sind sehr verrauscht und dies würde ich gerne filtern.
Leider bin ich noch nicht so bewand mit Matlab.
Kann mit jemand helfen wie ich da am besten vorgehe? Was ich für einen Filter benötige....
Ich habe sonst nur eine .mat datei davon....ich hoffe ihr könnt mit dem Bild etwas anfangen...
Vielen dank schonmal.
Gruß
| Beschreibung: |
|
Download |
| Dateiname: |
Messwerte.jpg |
| Dateigröße: |
153.79 KB |
| Heruntergeladen: |
1158 mal |
|
|
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 24.10.2011, 09:22
Titel: Re: Rauschen filtern
|
|
Hallo Quellchen_Freak,
Filtern ist nicht ungefährlich. Man sollte sich unbedingt Gedanken über die physikalischen Ursachen des Rauschens machen und dies bei der Wahl des berücksichtigen. Zudem muss man auch entscheiden, welcher Teil des Signal überhaupt das Rauschen ist:
Wenn man die z.B. "Meereshöhe" messen will, ist "Rauschen" nicht eindeutig definiert. Wenn es um die mittlere Wellenhöhe geht, ist das niederfrequente Signal von Ebbe und Flut das Rauschen. Wenn man aber die Differenz zwischen Ebbe und Flut messen möchte, sind die hochfrequenten Wellen das Rauschen. Und wenn man mit einem Ultraschall-Sensor misst, hat man noch Interferenzen und Schwebungen im Signal.
Bevor man also Typ, Ordnung und Frequenz-Spektrum eines Filters wählen kann, benötigt man eine wissenschaftliche Analyse des zu messenden Signals und des erwarteten Rauschens - und es gibt immer einen zusätzlichen Anteil an nicht-erwartetem Rauschen.
Gruß, Jan
|
|
|
|
| DSP |
Forum-Meister
|
|
Beiträge: 2.117
|
|
|
|
Anmeldedatum: 28.02.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 24.10.2011, 10:27
Titel:
|
|
| |
 |
 |
Herrlich
| Zitat: |
| Filtern ist nicht ungefährlich |
...es lauert oft unerwartet und hinterhältig in dunklen Gassen
Aber Jan hat schon recht. Bevor man nicht weiß, was für einen Frequenzbereich Messsignal und Rauschen haben, kann man sich mit einem Filter ganz schon vertun. Ich rate dir daher, zunächst mittels FFT das Frequenzspektrum deiner verrauschenten Messsignal zu erstellen. Es gibt hier im Forum den passenden Code in der Skriptecke. Da muss man sich nur das notwendige rauskopieren.
http://www.gomatlab.de/fft-umfassendes-beispiel-t777.html
Oder noch einfacher...nutze das sptool, lade dein Signal und schau dir das Spektrum an. Sollten Mess- und Rauschsignal einen verschiedenen Frequenzbereich haben, kann man dann relativ einfach das Filter wählen. Hier kannst du ja auch Filter erstellen und dir dann das gefilterte Signal im Freq.-bereich darstellen lassen. Für das Filterdesign würde ich allerdings das fdatool vorziehen.
Solltest du trotz des Frequenzspektrums immer noch nicht wissen, was für ein Filter sinnvoll ist, musst halt mal die Graphen der Freq.spektren hier anhängen.
|
|
|
|
|
|
|
