Verfasst am: 28.04.2014, 08:40 Titel: RAW Bild Datei anzeigen lassen

Hallo Matlab Freunde!

Ich habe ein Problem mit der Darstellung von rohformatigen Bildern. Über Matlab FileExchange habe ich die Funktion readraw() gefunden, mit der ich die jeweiligen RGB Werte als Matrix getrennt abspeichern kann.
Code:

Code:

rgb = readraw('03.03.14_Versuch3_flow12.50026.nef');

R=rgb(:,:,1);
G=rgb(:,:,2);
B=rgb(:,:,3);

imagesc(R)

Funktion ohne Link?

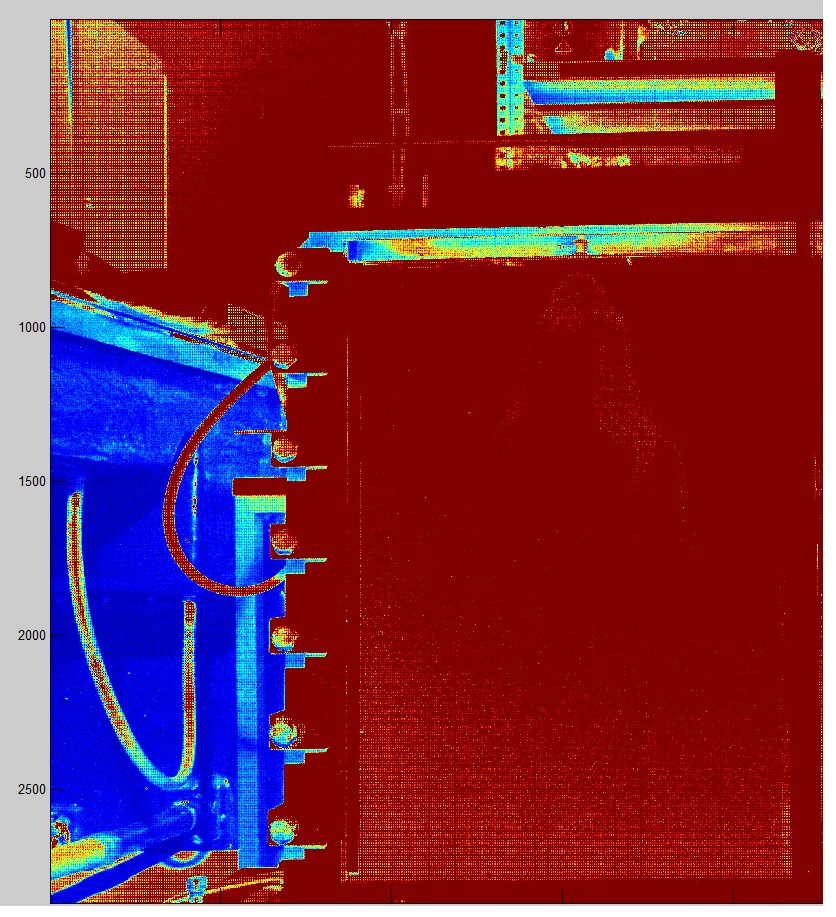

Lasse ich mir z.B. nur die R-Matrix anzeigen, dann erscheint folgendes Bild ('Rotstich.jpg').

Verwende ich die Funktion

Code:

imagesc(rgb)

Funktion ohne Link?

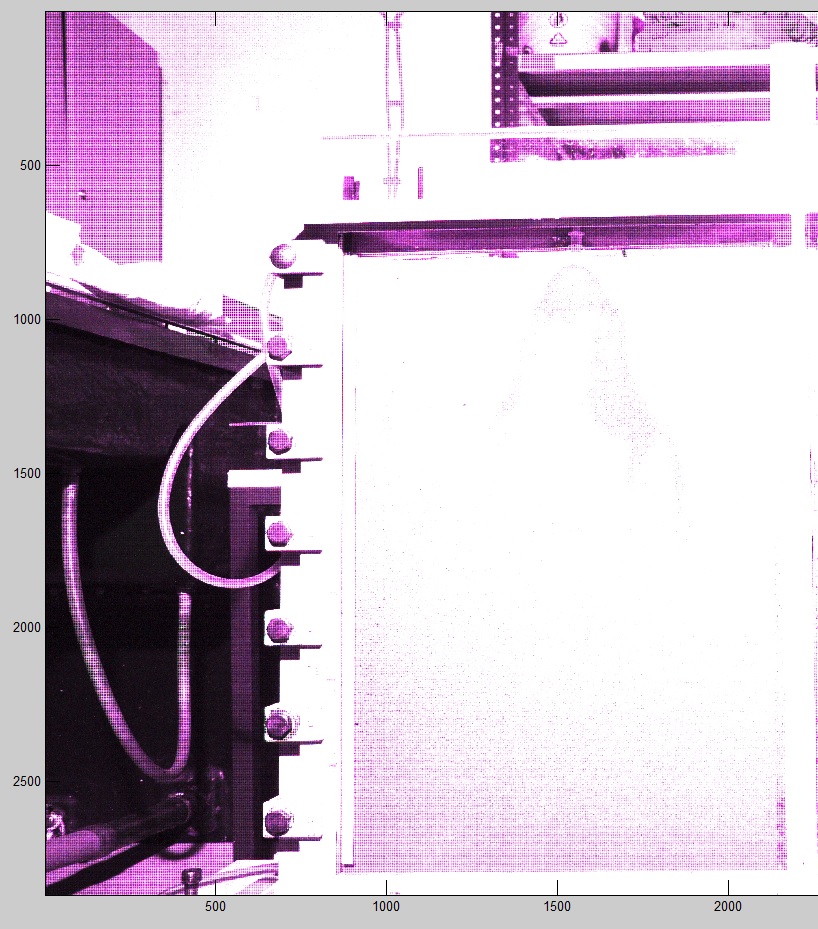

dann folgt ein Foto mit violetten Farbstich ('Violettstich.jpg')

Meine erste Frage ist, wie kann ich die drei Matrixen (R,G,B) übereinander legen, dass das ganz normale Bild angezeigt bekomme?
Ich vermute, dass Matlab die Farben intern skaliert, Rot großer Wert, Blau kleiner Wert. Über

Code:

colormap(irgendeine Map)

Funktion ohne Link?

klappt es auch nicht.

Ich hatte die Idee, dass ich über eine Schleife ein Bereich vorgebe und Matlab dann die einzelnen RGB Werte aus den Matrixen nimmt und diese dann anzeigt. Aber ich kenne keine Funktion mit der ich die Farbe eines Pixels angeben kann.
Z.B. Pixelfarbe [255 0 0] --> Der Pixel wär also rot.

Also, hat jemand eine Idee, wie ich mir die Rohdaten richtig anzeigen lassen kann?


Beschreibung:

Download

Dateiname:


Dateigröße:

244 KB

Heruntergeladen:

673 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

308.81 KB

Heruntergeladen:

689 mal

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 28.04.2014, 08:50 Titel:

kann das grade nicht testen aber schonmal versucht nicht die eine schicht rauzuschneiden sondern die anderen schichten auf 0 zu setzen ?
_________________

richtig Fragen

Hubertus

Forum-Meister


	Beiträge: 1.034

	Anmeldedatum: 08.01.09

	Wohnort: Hamburg

	Version: ---

Verfasst am: 28.04.2014, 08:56 Titel:

Moin,

warum benutzt du die Funktion imagesc und nicht imshow? Imagesc verfälscht doch die Farben! Die Farbauszüge kannst du über "cat2 wieder zusammenfügen.

Grüße - Hubertus

Norman1990

Themenstarter

Forum-Newbie


	Beiträge: 7

	Anmeldedatum: 14.10.13

	Wohnort: ---

	Version: ---

Verfasst am: 28.04.2014, 10:07 Titel:

Hallo

Zu der Aussage von Winkow:

Code:

% Datei einlesen

rgb = readraw('03.03.14_Versuch3_flow12.50026.nef');

%RGB Farben
rgb(:,:,1);
rgb(:,:,2);
rgb(:,:,3);

rgb(:,:,1)=0;
rgb(:,:,2)=0;
rgb(:,:,3);

image(rgb)

Funktion ohne Link?

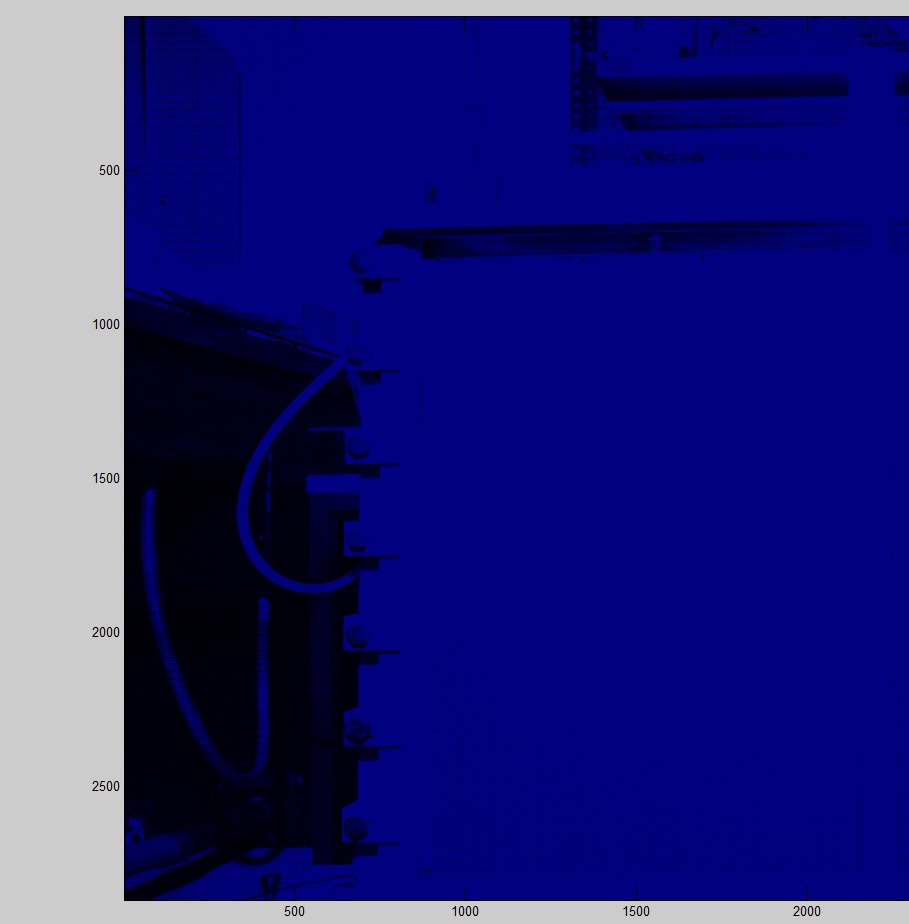

Dabei entsteht z.B. das blaue Bild ('Blaustich.jpg').

Zu Hubertus: Die Funktion

Code:

imshow('03.03.14_Versuch3_flow12.50026.nef')

Funktion ohne Link?

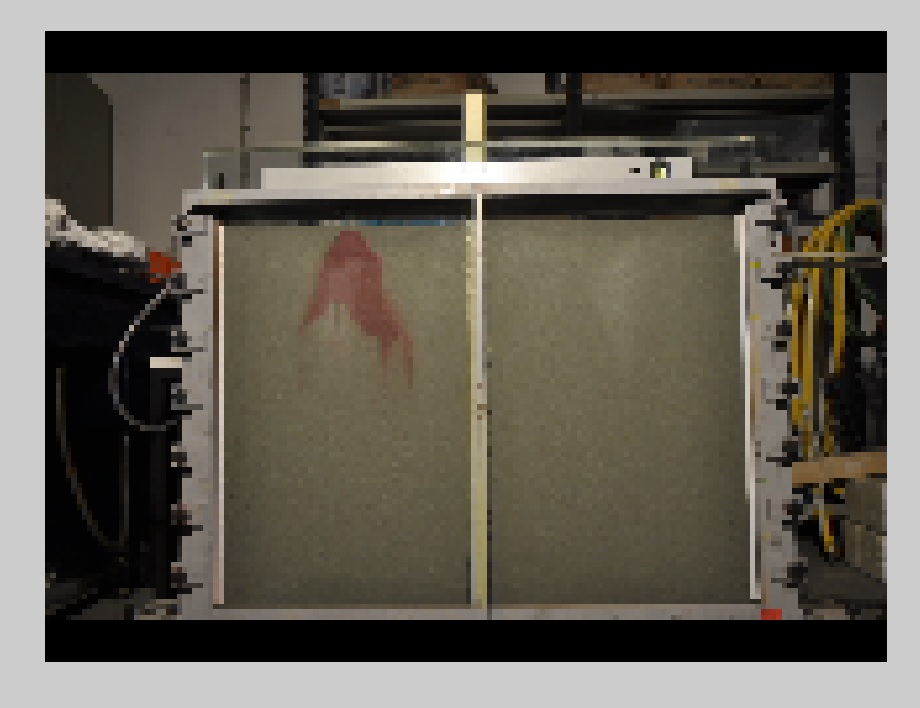

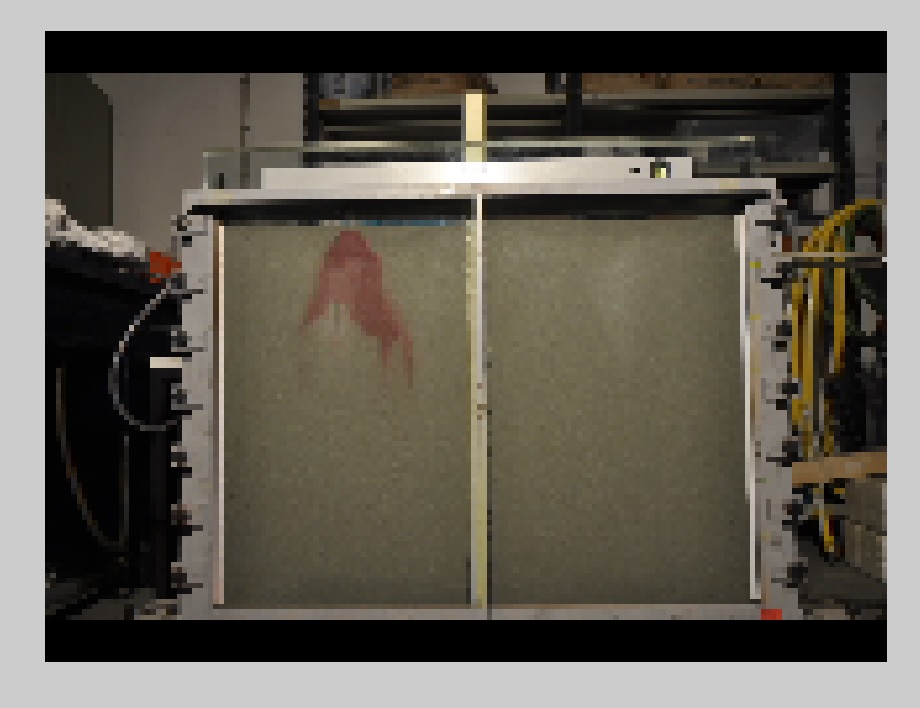

zeigt mir immer nur das Vorschaubild (Anhang), nicht das Bild in seinen ganzen Abmessen (4288x2848).
Mit

Code:

rgb = readraw('03.03.14_Versuch3_flow12.50026.nef');
r=rgb(:,:,1);
g=rgb(:,:,2);
b=rgb(:,:,3);

RGB=cat(3,r,g,b)
imshow(RGB)

Funktion ohne Link?

habe ich sie wieder zusammengefügt. Das hat aber nichts gebracht. Es gab wieder das violette Bild wie zuvor!

Habt ihr noch eine Idee, wie man die 3 Matrixen übereinander legt und diese dann zu dem richtigen Bild zusammenfügt?


Beschreibung:

Download

Dateiname:


Dateigröße:

112.84 KB

Heruntergeladen:

646 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

65.81 KB

Heruntergeladen:

616 mal

Hubertus

Forum-Meister


	Beiträge: 1.034

	Anmeldedatum: 08.01.09

	Wohnort: Hamburg

	Version: ---

Verfasst am: 28.04.2014, 13:05 Titel:

Hallo Norman1990,

woher hast du die Info, dass sich damit *.nef-Dateien öffnen lassen?

Hubertus

Norman1990

Themenstarter

Forum-Newbie


	Beiträge: 7

	Anmeldedatum: 14.10.13

	Wohnort: ---

	Version: ---

Verfasst am: 29.04.2014, 16:27 Titel:

Hallo Hubertus,

steht auf der Seite von Matlab FileExchange:
http://www.mathworks.cn/matlabcentr.....12-raw-camera-file-reader

Zitat aus der Info: "These functions will read raw images from many digital cameras into MATLAB".

Ich gehe davon aus, dass diese Funktion .nef Dateien ausliest, weil es bis jetzt ja läuft (bis auf diese rot/blau Stiche).

Ich habs gestern nur zum Teil hinbekommen. D.h. ich habe die RGB Matrixen übereinandergelegt, und das Ergebnis ist etwas besser, als die Bilder zuvor. Zu sehen in "RGB Bild.jpg" Es ist immernoch ziemlich dunkel... aber wenigstens ohne knallige Farben. Die Idee kam von Winkow Smile

Code:

rgb = readraw('03.03.14_Versuch3_flow12.50026.nef');
A=rgb;
B=rgb;
C=rgb;

%Scales
scale_a=0.7;
scale_b=0.41;
scale_c=0.4;

%RGB Farben
A(:,:,1)=scale_a.*rgb(:,:,1);
A(:,:,2)=0;
A(:,:,3)=0;

B(:,:,1)=0;
B(:,:,2)=scale_b.*rgb(:,:,2);
B(:,:,3)=0;

C(:,:,1)=0;
C(:,:,2)=0;
C(:,:,3)=scale_c.*rgb(:,:,3);

% Anzeigen
%figure(1)
image(A)
hold on
%figure(2)
image(B)
hold on
%figure(3)
image(C)
hold on
alpha(0.1)

Funktion ohne Link?

RGB Bild.jpg

Beschreibung:

Download

Dateiname:

RGB Bild.jpg

Dateigröße:

153.78 KB

Heruntergeladen:

626 mal

Hubertus

Forum-Meister


	Beiträge: 1.034

	Anmeldedatum: 08.01.09

	Wohnort: Hamburg

	Version: ---

Verfasst am: 29.04.2014, 16:42 Titel:

In der Datei readme.m sind aber folgende Formate vorgeben:

rawFormat.ext = {'raw', 'crw', 'dcr', 'mrw'};

Das könnte ein Hinweis darauf sein, dass du Probleme mit den Farben hast!

Norman1990

Themenstarter

Forum-Newbie


	Beiträge: 7

	Anmeldedatum: 14.10.13

	Wohnort: ---

	Version: ---

Verfasst am: 05.05.2014, 16:33 Titel:

Hallo Hubertus,

Ein RAW Format ist doch aber nur der Oberbegriff für verschiedene herstellereigene Fotoformate. An sich gibt es doch kein Foto mit der Endung ".raw". Und ".nef" ist eben so ein Rohdatenformat, deswegen würde ich behaupten, dass die Funktion meine Bilder ordentlich einlesen müsste...

Mfg, norman1990

Hubertus

Forum-Meister


	Beiträge: 1.034

	Anmeldedatum: 08.01.09

	Wohnort: Hamburg

	Version: ---

Verfasst am: 05.05.2014, 17:51 Titel:

Wenn das wäre, bräuchte man überhaupt keine Formate. Jeder Hersteller verwendet seinen eigenen Algo. Zumal die RGB-Pixel nicht gleich verteilt sind und den Rest Farbe zum Bild unterschiedlich errechnen. Du kannst ja mal die Endung einfach ändern und dann sehen, dass das nicht passt. Wenn du die Werte des RGB Bayern Pattern als Basis nimmst, braucht Du Referenzwerte, um die Richtigkeit deines Verfahrens zu prüfen.

Norman1990

Themenstarter

Forum-Newbie


	Beiträge: 7

	Anmeldedatum: 14.10.13

	Wohnort: ---

	Version: ---

Verfasst am: 07.05.2014, 13:41 Titel:

Okay. Danke für deine Hilfe. Ich werde mich jetzt erstmal nicht mit den Rohdaten herumärgern, sondern ein anderes Bildformat wählen.

Lg, norman1990

Hubertus

Forum-Meister


	Beiträge: 1.034

	Anmeldedatum: 08.01.09

	Wohnort: Hamburg

	Version: ---

Verfasst am: 07.05.2014, 13:57 Titel:

Noch ein kleiner Hinweis, den ich bei meiner letzten Antwort nicht parat hatte. RAW -Dateien sind keine Rohdaten! Nach Auslesen der Bayer Pattern wird bereits heftig interpoliert. Dazu gehört u.a.:

RAW -> Bayer Interpolation -> Weißabgleich, Kontrast, Sättigung, Schärfe und firmenspezifische Berechnungen.

Die Pattern haben auch Fehler. Es werden auch optische Fehler (Unschärfen) herausgerechnet.
