Verfasst am: 08.12.2014, 02:10 Titel: Red Obj. finden u. rückgabewert falls rotes Objekt gefunden

Hey ho.

ich habe hier diesen Algorithmus der mir alles rote in einem Bild anzeigt und den rest einfach schwarz macht.

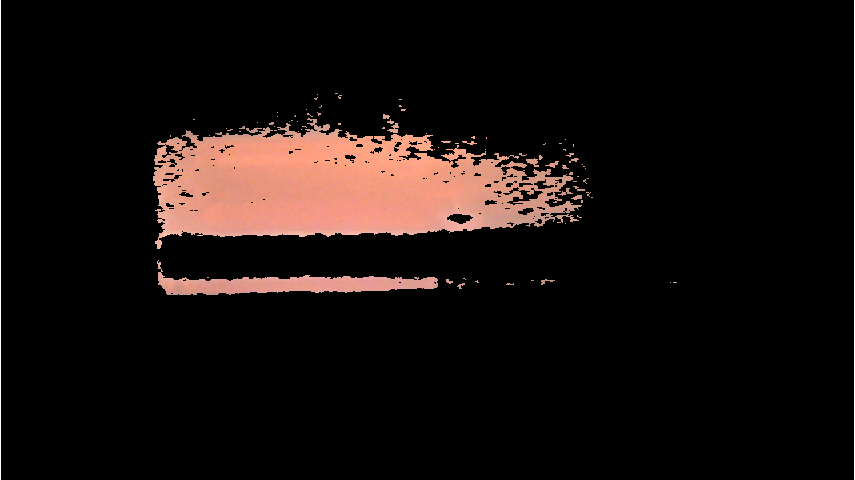

wie im anhang das bild ( da zeigt er mir mein rotes feuerzeug bzw die roten elemente daraus.) vll noch ein bisschen unsauber aber darum gehts nicht. Ich bin wie immer gesagt ein matlab newbie und deswegen komm ich auch nun nicht weiter.

ich brauche nun( wie schonmal bei einem algorithmus ) einen RÜCKGABEWERT wenn er was rotes gefunden hat. ich habe sch0n mit allen variablen aus diesem c0de versuch was zu machen aber ich bek0mme es nich hin =(

Code:

obj = videoinput('winvideo', 1);
pause(2);
a = getsnapshot(obj);

subplot ( 3,4,1);
imshow(a);
% Konvertieren zu HSV
hsvImage = rgb2hsv(a);
% h,s und v extrahieren und individuell anzeigen
hImage = hsvImage(:,:,1);
sImage = hsvImage(:,:,2);
vImage = hsvImage(:,:,3);

% Histogramm H
hHuePlot = subplot(3, 4, 6);
[hueCounts, hueBinValues] = imhist(hImage);
maxCountHue = max(hueCounts);
bar(hueBinValues, hueCounts, 'r');
grid on;
xlabel('Hue Value');
ylabel('Pixel Count')

% histogramm S

hSaturationPlot = subplot(3, 4, 7);
[saturationCounts, saturationBinValues] = imhist(sImage);
maxCountSaturation = max(saturationCounts);
bar(saturationBinValues, saturationCounts, 'g', 'BarWidth', 0.95);
grid on;
xlabel('Saturation Value');
ylabel('Pixel Count');

%histogramm V
hValuePlot = subplot(3, 4, 8);
[valueCounts, valueBinValues] = imhist(vImage);
maxCountValue = max(valueCounts);
bar(valueBinValues, valueCounts, 'b');
grid on;
xlabel('Value Value');
ylabel('Pixel Count');

maxCount = max([maxCountHue, maxCountSaturation, maxCountValue]);
axis([hHuePlot hSaturationPlot hValuePlot], [0 1 0 maxCount]);

% Werte um rote 0bjekte zu erkennen
hueThresholdLow = 0.05;
hueThresholdHigh = 0.97;
saturationThresholdLow = 0.3;
saturationThresholdHigh = 1.0;
valueThresholdLow = 0.1;
valueThresholdHigh = 1.0;

hueMask = (hImage <= hueThresholdLow) | (hImage >= hueThresholdHigh);
saturationMask = (sImage >= saturationThresholdLow) & (sImage <= saturationThresholdHigh);
valueMask = (vImage >= valueThresholdLow) & (vImage <= valueThresholdHigh);

redObjectsMask = hueMask & saturationMask & valueMask;

yellowObjectsMask = uint8(hueMask & saturationMask & valueMask);
subplot(3, 4, 9);
imshow(yellowObjectsMask, []);

if(hueThresholdLow == 0.05 && hueThresholdHigh == 0.97 && saturationThresholdLow == 0.3 )

d=1; % funktioniert so nich , war nur einer meiner versuche

end

figure;
set(gcf, 'Position', get(0, 'ScreenSize'));

yellowObjectsMask = cast(yellowObjectsMask, class(a));

maskedImageR = yellowObjectsMask .* a(:,:,1);
maskedImageG = yellowObjectsMask .* a(:,:,2);
maskedImageB = yellowObjectsMask .* a(:,:,3);

.
maskedRGBImage = cat(3, maskedImageR, maskedImageG, maskedImageB);

figure;
imshow(maskedRGBImage);

end

Funktion ohne Link?

wisst ihr welche variable ich nutzen könnte bzw was ich hinzufuegen könnte damit ich einen rückgabewert bekomm ?

please help


Beschreibung:

Download

Dateiname:


Dateigröße:

54.59 KB

Heruntergeladen:

482 mal

Hubertus

Forum-Meister


	Beiträge: 1.034

	Anmeldedatum: 08.01.09

	Wohnort: Hamburg

	Version: ---

Verfasst am: 08.12.2014, 10:39 Titel:

Moin,

irgendwie finde ich deinen Code sehr "mühsam" um ein rotes Objekt zu detektieren. Wenn ich das Bild in ycbcr wandel, dann erwarte ich im Chromakanal-Rot hohe Werte, also mind. über 240. Auf diese Werte kann man einen Rückgabewert festlegen. Oder benötigst du die imhist-Werte für andere Zwecke?

Grüße - Hubertus

Uchiha

Themenstarter

Forum-Anfänger


	Beiträge: 39

	Anmeldedatum: 20.08.14

	Wohnort: warstein

	Version: ---

Verfasst am: 08.12.2014, 12:25 Titel:

Ja genau sowas suche ich . Ich denke, das der code so muehselig ist liegt daran das ich wirklich noch ziemlich unerfahren bin. ich dachte mir auch die ganze zeit, das es doch noch leichtere wege geben muesste um ein rotes objekt zu finden.

nein die histogramme brauche ich eigentlich nicht. ich habe mir den wissensstand so wie er jetzt da steht ergoogelt und ehrlich gesagt selber keine bessere variante gefunden. ich hatte halt versucht aus den histogramm werten irgendeine loesung zu finden aber das geht glaub ich nicht.

Haben sie vll irgendeinen link oder wissen Sie ein tutorial mit einer einfacheren loesung ? also vll mit einem generell einfacheren loesungsweg wie Sie ihn angesprochen haben ?

Hubertus

Forum-Meister


	Beiträge: 1.034

	Anmeldedatum: 08.01.09

	Wohnort: Hamburg

	Version: ---

Verfasst am: 08.12.2014, 12:40 Titel:

Versuche mal folgendes:

Code:

a1=rgb2ycbcr(a);
y=a1(:,:,1);
cb=a1(:,:,2);
cr=a1(:,:,3); % Chroma Rot
ind=(cr<240); % Schwelle bei Dichte 240 (an Originalbild anpassen)
cr(ind)=0; % alles unter 240 wird zu schwarz
figure; imshow(cr) % zeigt nur noch Rot
if cr(cr>240)
display 'Rot gefunden'
end

Funktion ohne Link?

Die absoluten werte können aus "cr" gelesen werden

Uchiha

Themenstarter

Forum-Anfänger


	Beiträge: 39

	Anmeldedatum: 20.08.14

	Wohnort: warstein

	Version: ---

Verfasst am: 09.12.2014, 23:04 Titel:

Hallo Hubertus. Irgendwie klappt das nicht ganz. Mein bild ist ganz schwarz.

wenn ich

Code:

cr(ind)=0; % alles unter 240 wird zu schwarz

Funktion ohne Link?

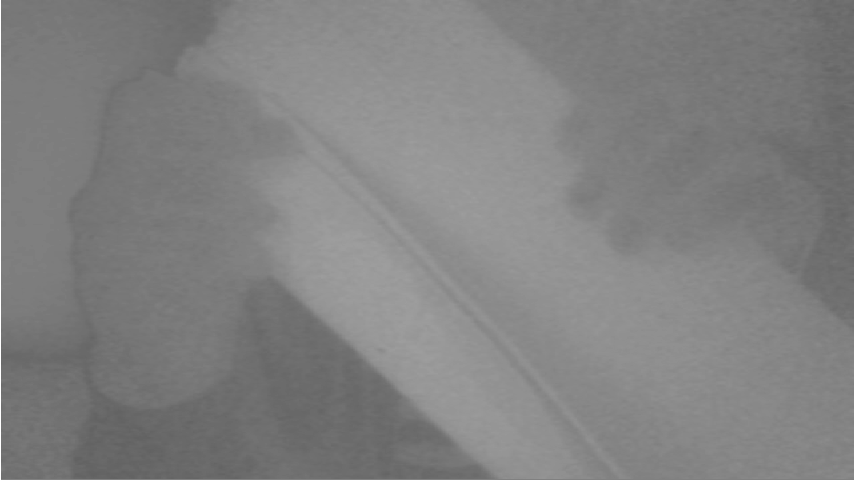

rauslasse gibt er mir dieses schwarz weiss bild. (anhang)

wenn ich mir cr zurueck geben lasse bekomme eine riesen matrix. (das is nur ein ausschnitt)

Code:

121 121 120 120 119 119 119 119 118 118 119 119 120 120 120 120 121 121 120 120 120 120 118 118 118 118
121 121 120 120 119 119 119 119 118 118 118 118 119 119 120 120 120 120 120 120 119 119 118 118 119 119
120 120 120 120 118 118 119 119 118 118 118 118 118 118 119 119 119 119 120 120 119 119 118 118 119 119
120 120 119 119 118 118 119 119 118 118 118 118 118 118 118 118 119 119 119 119 119 119 118 118 119 119
120 120 119 119 118 118 119 119 119 119 119 119 119 119 119 119 119 119 119 119 118 118 118 118 119 119
120 120 118 118 118 118 119 119 119 119 119 119 119 119 119 119 119 119 119 119 118 118 118 118 119 119
120 120 118 118 118 118 119 119 119 119 120 120 120 120 120 120 120 120 119 119 118 118 118 118 119 119
119 119 118 118 118 118 120 120 120 120 120 120 120 120 120 120 119 119 118 118 118 118 119 119 120 120
119 119 118 118 119 119 120 120 120 120 120 120 120 120 119 119 119 119 118 118 118 118 119 119 119 119
120 120 119 119 120 120 120 120 121 121 120 120 120 120 119 119 119 119 118 118 118 118 119 119 119 119
120 120 120 120 120 120 121 121 121 121 121 121 120 120 120 120 119 119 118 118 118 118 119 119 119 119
120 120 121 121 122 122 123 123 123 123 122 122 121 121 121 121 120 120 118 118 118 118 118 118 119 119
119 119 122 122 122 122 122 122 123 123 123 123 121 121 120 120 120 120 118 118 118 118 118 118 119 119
119 119 121 121 121 121 121 121 121 121 121 121 120 120 119 119 118 118 118 118 118 118 118 118 119 119
119 119 120 120 121 121 121 121 121 121 120 120 119 119 118 118 117 117 118 118 118 118 118 118 118 118
119 119 120 120 120 120 120 120 120 120 120 120 119 119 118 118 118 118 117 117 118 118 119 119 120 120
118 118 120 120 120 120 120 120 120 120 120 120 119 119 118 118 118 118 118 118 118 118 119 119 120 120
117 117 119 119 119 119 120 120 120 120 120 120 119 119 119 119 118 118 118 118 118 118 119 119 120 120
115 115 118 118 118 118 119 119 119 119 119 119 119 119 118 118 118 118 118 118 118 118 118 118 120 120
114 114 116 116 117 117 117 117 118 118 119 119 119 119 118 118 118 118 119 119 118 118 118 118 119 119
114 114 116 116 116 116 116 116 117 117 118 118 118 118 118 118 118 118 118 118 118 118 118 118 118 118
114 114 114 114 114 114 115 115 116 116 117 117 117 117 118 118 118 118 120 120 118 118 117 117 118 118
114 114 112 112 113 113 114 114 115 115 116 116 117 117 117 117 117 117 120 120 118 118 117 117 118 118
115 115 116 116 115 115 115 115 115 115 115 115 117 117 119 119 120 120 119 119 119 119 119 119 119 119
114 114 116 116 115 115 115 115 116 116 116 116 117 117 119 119 119 119 119 119 119 119 119 119 119 119
114 114 114 114 115 115 116 116 117 117 118 118 119 119 119 119 119 119 117 117 117 117 118 118 118 118
114 114 114 114 115 115 117 117 119 119 120 120 120 120 119 119 118 118 116 116 117 117 117 117 117 117
115 115 115 115 116 116 118 118 120 120 120 120 120 120 119 119 118 118 116 116 116 116 116 116 116 116
117 117 117 117 118 118 119 119 120 120 121 121 120 120 119 119 118 118 117 117 117 117 116 116 116 116
119 119 120 120 120 120 120 120 120 120 120 120 120 120 119 119 119 119 118 118 117 117 116 116 116 116
120 120 120 120 121 121 120 120 120 120 120 120 119 119 119 119 119 119 119 119 118 118 117 117 116 116
121 121 120 120 119 119 119 119 119 119 119 119 119 119 120 120 120 120 118 118 118 118 119 119 119 119
120 120 120 120 119 119 119 119 119 119 119 119 119 119 120 120 120 120 118 118 119 119 119 119 119 119
120 120 120 120 119 119 119 119 119 119 119 119 120 120 120 120 120 120 119 119 119 119 119 119 119 119
119 119 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 119 119 118 118
119 119 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 119 119 118 118 118 118
119 119 120 120 120 120 120 120 120 120 120 120 120 120 120 120 119 119 119 119 118 118 117 117 116 116
120 120 120 120 120 120 120 120 120 120 120 120 120 120 119 119 119 119 118 118 117 117 116 116 115 115
120 120 120 120 120 120 120 120 120 120 120 120 120 120 119 119 119 119 118 118 116 116 115 115 114 114
120 120 119 119 119 119 120 120 121 121 121 121 121 121 121 121 121 121 119 119 118 118 119 119 119 119
119 119 119 119 119 119 120 120 120 120 121 121 121 121 121 121 120 120 118 118 119 119 119 119 119 119
117 117 119 119 119 119 120 120 120 120 120 120 120 120 120 120 120 120 118 118 119 119 118 118 118 118
117 117 119 119 119 119 120 120 120 120 120 120 120 120 120 120 120 120 118 118 118 118 118 118 117 117
118 118 119 119 119 119 120 120 120 120 120 120 120 120 120 120 120 120 118 118 118 118 118 118 117 117
119 119 119 119 119 119 120 120 120 120 120 120 120 120 120 120 119 119 119 119 118 118 118 118 117 117
118 118 119 119 119 119 120 120 120 120 120 120 120 120 119 119 119 119 119 119 119 119 118 118 117 117
118 118 119 119 119 119 120 120 120 120 120 120 120 120 119 119 119 119 120 120 119 119 118 118 117 117
120 120 119 119 119 119 118 118 118 118 118 118 119 119 120 120 120 120 119 119 119 119 119 119 118 118
121 121 119 119 118 118 118 118 117 117 117 117 118 118 119 119 120 120 119 119 119 119 118 118 118 118
120 120 119 119 118 118 117 117 117 117 117 117 118 118 119 119 119 119 119 119 118 118 118 118 117 117
121 121 120 120 119 119 118 118 118 118 118 118 118 118 119 119 119 119 118 118 118 118 117 117 117 117
120 120 121 121 120 120 120 120 119 119 119 119 119 119 120 120 120 120 118 118 118 118 117 117 116 116
120 120 122 122 121 121 120 120 120 120 120 120 120 120 120 120 120 120 119 119 118 118 117 117 116 116
120 120 123 123 121 121 120 120 120 120 119 119 119 119 120 120 120 120 119 119 119 119 117 117 117 117
120 120 121 121 120 120 120 120 119 119 118 118 119 119 119 119 119 119 120 120 119 119 118 118 117 117
121 121 120 120 120 120 118 118 117 117 116 116 117 117 118 118 119 119 120 120 120 120 120 120 120 120
121 121 120 120 120 120 118 118 117 117 116 116 117 117 118 118 119 119 120 120 120 120 120 120 120 120
120 120 121 121 120 120 119 119 117 117 117 117 117 117 118 118 119 119 120 120 120 120 120 120 120 120
119 119 120 120 120 120 119 119 118 118 118 118 118 118 118 118 119 119 120 120 120 120 120 120 120 120
118 118 120 120 120 120 119 119 119 119 119 119 119 119 119 119 119 119 120 120 120 120 119 119 119 119
118 118 119 119 119 119 120 120 120 120 119 119 119 119 119 119 119 119 120 120 119 119 118 118 118 118
118 118 119 119 119 119 120 120 120 120 120 120 120 120 119 119 119 119 119 119 119 119 117 117 116 116
118 118 119 119 119 119 120 120 120 120 120 120 120 120 119 119 118 118 119 119 118 118 117 117 116 116
117 117 118 118 120 120 121 121 123 123 123 123 120 120 119 119 117 117 117 117 116 116 116 116 114 114
117 117 118 118 119 119 120 120 122 122 122 122 121 121 119 119 117 117 116 116 115 115 114 114 114 114
117 117 116 116 118 118 120 120 120 120 121 121 120 120 119 119 118 118 115 115 114 114 113 113 114 114
115 115 114 114 115 115 117 117 118 118 120 120 118 118 118 118 117 117 114 114 114 114 114 114 114 114
113 113 112 112 114 114 115 115 116 116 117 117 117 117 117 117 116 116 115 115 114 114 114 114 114 114
114 114 113 113 113 113 114 114 115 115 116 116 116 116 116 116 116 116 117 117 116 116 116 116 115 115
114 114 114 114 114 114 115 115 116 116 116 116 117 117 117 117 117 117 119 119 118 118 118 118 118 118
114 114 115 115 116 116 116 116 117 117 117 117 118 118 118 118 118 118 121 121 120 120 120 120 119 119
116 116 117 117 118 118 118 118 118 118 118 118 118 118 118 118 118 118 119 119 120 120 120 120 120 120
116 116 118 118 118 118 118 118 118 118 118 118 118 118 118 118 118 118 119 119 120 120 120 120 120 120
117 117 118 118 119 119 119 119 119 119 119 119 119 119 119 119 119 119 119 119 119 119 120 120 120 120
118 118 119 119 119 119 119 119 119 119 119 119 120 120 120 120 120 120 120 120 119 119 119 119 119 119
119 119 119 119 119 119 119 119 119 119 119 119 120 120 120 120 120 120 120 120 120 120 119 119 119 119
120 120 119 119 119 119 119 119 119 119 119 119 120 120 120 120 120 120 121 121 120 120 119 119 118 118
120 120 119 119 119 119 118 118 118 118 119 119 120 120 120 120 121 121 121 121 120 120 120 120 119 119
120 120 119 119 119 119 118 118 118 118 118 118 119 119 120 120 121 121 122 122 121 121 120 120 119 119
121 121 120 120 120 120 120 120 119 119 119 119 120 120 120 120 121 121 122 122 122 122 121 121 120 120
121 121 121 121 120 120 119 119 119 119 119 119 119 119 120 120 120 120 121 121 121 121 120 120 119 119
120 120 120 120 119 119 119 119 118 118 118 118 119 119 119 119 120 120 119 119 119 119 119 119 118 118
120 120 118 118 119 119 119 119 119 119 118 118 118 118 119 119 119 119 118 118 118 118 118 118 118 118
120 120 119 119 119 119 119 119 119 119 119 119 119 119 119 119 118 118 118 118 118 118 119 119 119 119

Funktion ohne Link?

ich habe verschiedene rote objekte vorgehalten und immer das gleiche =(
und rot gefunden wird mir auch nie ausgegeben =(


Beschreibung:

Download

Dateiname:


Dateigröße:

132.41 KB

Heruntergeladen:

459 mal

Hubertus

Forum-Meister


	Beiträge: 1.034

	Anmeldedatum: 08.01.09

	Wohnort: Hamburg

	Version: ---

Verfasst am: 10.12.2014, 07:23 Titel:

Ich kenne dein Eingangsbild nicht und versuche daher, über Bilder mit eindeutigem "Rot" eine Lösung herbeizuführen. Besser wäre es, dieses Bild anzuhängen, damit man gezielter einen Lösungsweg vorbereiten kann.

Rot wird in ycbcr, zumindest bei meinen Vergleichsbildern, deutlich differenzierter dargestellt als in Lab oder RGB. Rotwerte sollten im "cr-Kanal" deutlich heller sein als nichtrote Werte. Alle anderen "nichtroten" Werte können auf Null reduziert werden. Damit das gelingt, musst du die gesuchten Rotwerte in ihrer Dichte messen. Ich habe das extra vermerkt:

Zitat:

ind=(cr<240); % Schwelle bei Dichte 240 (an Originalbild anpassen)

Dann kann kein schwarzes Bild entstehen, weil der gesuchte Rotbereich nicht reduziert wird!! Die Dichtewerte müssen natürlich auch zur Meldung passen, sonst wird diese auch nicht ausgegeben.

Uchiha

Themenstarter

Forum-Anfänger


	Beiträge: 39

	Anmeldedatum: 20.08.14

	Wohnort: warstein

	Version: ---

Verfasst am: 10.12.2014, 10:24 Titel:

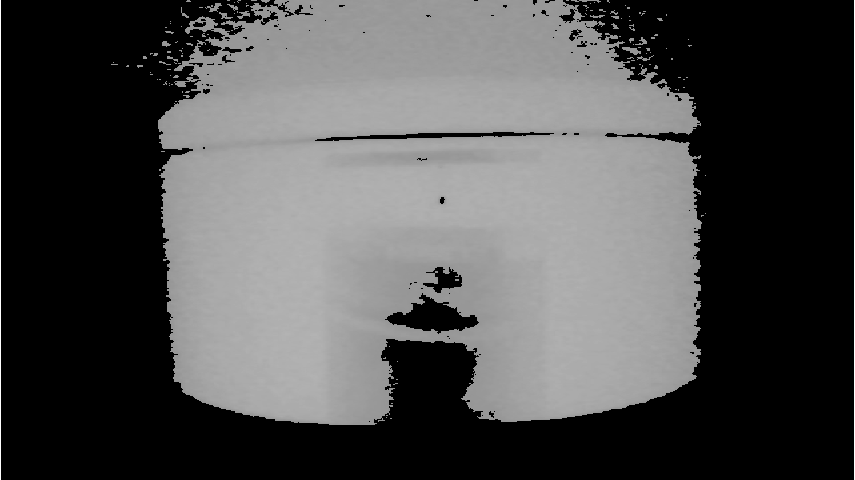

Ich habe nun bei den werten mal 150 eingetragen nun zeigt er mir auch wirklich nur die roten sachen an !!! (anhang)
aber "farbe gefunden gibt er mit immer noch nich aus Confused

ich habe auch mal

Code:

if (cr>1)
display 'Rot gefunden'
end

Funktion ohne Link?

ausprobiert muesste er mir da nich immer "rot gefunden" dann anzeigen ?


Beschreibung:

Download

Dateiname:


Dateigröße:

449.54 KB

Heruntergeladen:

504 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

70.41 KB

Heruntergeladen:

463 mal

Hubertus

Forum-Meister


	Beiträge: 1.034

	Anmeldedatum: 08.01.09

	Wohnort: Hamburg

	Version: ---

Verfasst am: 10.12.2014, 10:37 Titel:

Das sollte heißen: if cr(cr>1) oder ist die Codezeile nur ein Tippfehler?

Uchiha

Themenstarter

Forum-Anfänger


	Beiträge: 39

	Anmeldedatum: 20.08.14

	Wohnort: warstein

	Version: ---

Verfasst am: 10.12.2014, 10:50 Titel:

oh jaaa da hatte ich mich vertippt danke Smile

ich mache ungerne einfach copy paste und schreibe das lieber ab danke Smile

ich hoffe nun klappt alles =)


Einstellungen und Berechtigungen
Beiträge der letzten Zeit anzeigen:	Du kannst Beiträge in dieses Forum schreiben. Du kannst auf Beiträge in diesem Forum antworten. Du kannst deine Beiträge in diesem Forum nicht bearbeiten. Du kannst deine Beiträge in diesem Forum nicht löschen. Du kannst an Umfragen in diesem Forum nicht mitmachen. Du kannst Dateien in diesem Forum posten Du kannst Dateien in diesem Forum herunterladen

Impressum | Nutzungsbedingungen | Datenschutz | FAQ |

RSS

Hosted by:

Copyright © 2007 - 2024 goMatlab.de | Dies ist keine offizielle Website der Firma The Mathworks

MATLAB, Simulink, Stateflow, Handle Graphics, Real-Time Workshop, SimBiology, SimHydraulics, SimEvents, and xPC TargetBox are registered trademarks and The MathWorks, the L-shaped membrane logo, and Embedded MATLAB are trademarks of The MathWorks, Inc.
