Verfasst am: 20.11.2013, 11:20
Titel: Reglerauslegung - Kaskadenstruktur
|
 |
Ich habe folgendes Problem mit der Reglerauslegung eines PI-Reglers in Kaskadenstruktur:

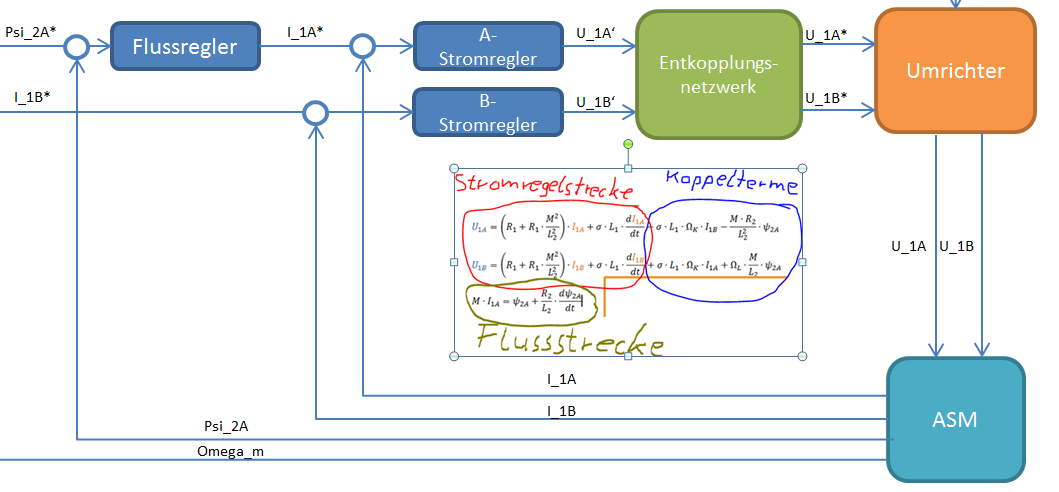

Nach dem anhängenden Schema soll der PI-Regler (Flussregler) einen unterlagerten Stromregelkreis reglen. Der Stromreglekreis ist 2 schleifig und dessen Regler sind BO ausgelegte I-Regler mit nachgeschlatetem Entkopplungsnetzwerk (da die Stromregelstrecke Koppeltherme enthält).
Ohne dem überlagerten Flussregler funktioniert die Stromregelung wunderbar, sobald ich ihn dazu schalte bekomme ich Schwingungen.
Weiß jemand wie so ein Kaskadenregler prinzipiell ausgelegt wird? Ich würde ihn gerne nach BO auslegen.
Vielen Dank!
| Beschreibung: |
|
Download |
| Dateiname: |
Kaskadenregelung.PNG |
| Dateigröße: |
66 KB |
| Heruntergeladen: |
885 mal |
|
|
|
|
|
|
|
|
|
