Reglereinstellung PT1-Strecke



energstar
Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 28.02.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.12.2013, 15:21     Titel: Reglereinstellung PT1-Strecke
  Antworten mit Zitat
Hallo,

für eine PT1-Strecke möchte ich gern einen PI-Regler entwerfen und die Parameter einstellen.

 G_{s}(s)= \frac{K}{Ts+1}

T=0.1s
Ks=1

Meine Frage ist jetzt, nach welchen Verfahren ich den Regler am Besten einstelle?

Mit Ziegler-Nichols, Chien-Hrones-Reswick etc. brauche ich Tu was in der Sprungantwort null ist.


Schonmal vielen Dank!

Grüße!

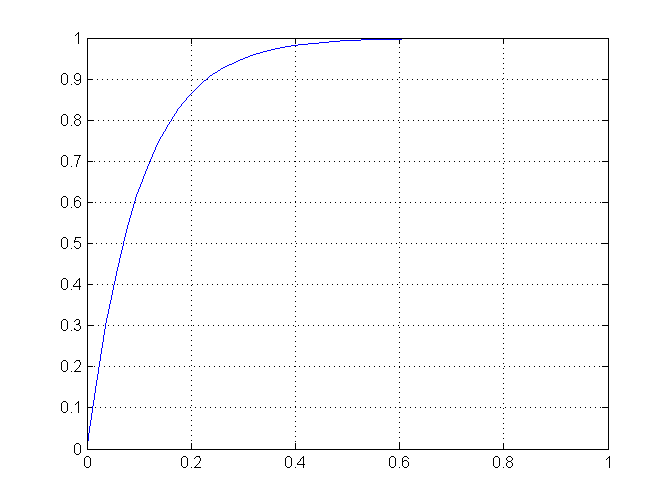

 Beschreibung:
Sprungantwort-PT1-Strecke

Download
 Dateiname:  sprungantwort.png
 Dateigröße:  5.95 KB
 Heruntergeladen:  1288 mal
Private Nachricht senden Benutzer-Profile anzeigen


geieraffe
Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 97
Anmeldedatum: 19.04.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.12.2013, 08:06     Titel:
  Antworten mit Zitat
Da es sich offensichtlich nur um eine Simulation handelt, nimm nicht die Sprungantwort, sondern dreh mal die Verstärkung so weit auf, bis dein System gleichmäßig schwingt. Damit bekommst du Ku und Tu (über die Amplitude der Schwingun die kritische Verstärkung und die zugehörige Periodendauer). Mit Ku und Tu kannst du dann über die Parametertabelle von ZN die Parameter für deinen Regler ablesen.

hier mal ein Link dazu: klick mich
Private Nachricht senden Benutzer-Profile anzeigen

energstar
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 28.02.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.12.2013, 22:11     Titel:
  Antworten mit Zitat
Danke für die Antwort.
Ja genau es ist ein Simulink Modell.

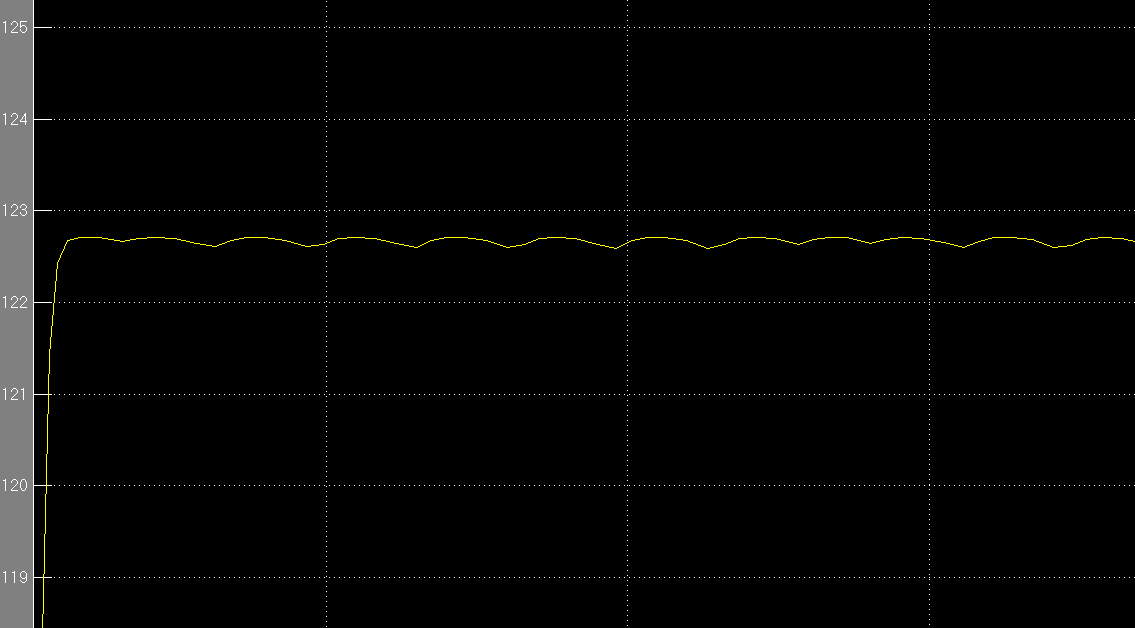

Hab viel probiert und bin auf das Ergebnis gekommen.

Kann man das als eingeschwungen betrachten?

Es sind irgendwie immer Spitzen in den Schwingungen.
Kann das an den Simulationsparametern/Genauigkeit liegen?

Grüße!

 Beschreibung:

Download
 Dateiname:  zn_schwingm.png
 Dateigröße:  6.98 KB
 Heruntergeladen:  1144 mal
Private Nachricht senden Benutzer-Profile anzeigen

geieraffe
Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 97
Anmeldedatum: 19.04.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.12.2013, 08:54     Titel:
  Antworten mit Zitat
Das kann man jetzt halten wie man(n) will Wink
Wird im Zeitverlauf dieses Plots geschalten? Wenn ja, dann könnte das durchaus ein zufriedenstellendes Ergebnis sein, wenn nicht geschalten wird, dann sollte die Schwinung komplett verschwinden.

Hast du keine Anforderungen? Fehlertoleranz, Einschwingzeit?
Private Nachricht senden Benutzer-Profile anzeigen

energstar
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 28.02.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.12.2013, 13:21     Titel:
  Antworten mit Zitat
Hi,
Es wird nicht geschalten.
Eingeschwungen sollte es im Bereich zwischen 0.1 und 0.5 Sekunden sein.
Fehlertoleranz, wie es standardmäßig eingestellt ist, von 1e-3 sollte wäre okay.

Habs mal angehängt wie ich die Schwingungsmethode gemacht habe.
Ist das richtig?

Grüße!

schwingungsmethode.mdl
 Beschreibung:

Download
 Dateiname:  schwingungsmethode.mdl
 Dateigröße:  26.68 KB
 Heruntergeladen:  750 mal
Private Nachricht senden Benutzer-Profile anzeigen

geieraffe
Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 97
Anmeldedatum: 19.04.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.12.2013, 16:12     Titel:
  Antworten mit Zitat
Ja, das sieht gar nicht so schlecht aus.
Betrachte aber eine richtige Sprungantwort mit einem Step.

Dein Ku wäre jetzt 5,3
Dh laut Ziegler-Nichols wäre dein Kp für einen P-Regler
Code:

Für einen PI brauchst du jetzt noch Tu.
Aber damit hast du dich ja schon beschäftigt.

EDIT:
Hab das mit den Schwinungsspitzen vergessen:
ja das liegt vermutlich an deinen Simulationseinstellungen.
Mit fixed-step-size von 0.05 und einer Verstärkung von 4.0255 hab ich für deine Strecke eine schöne Schwinung hinbekommen.
siehe Anhang

schwingungsmethode_1.slx
 Beschreibung:

Download
 Dateiname:  schwingungsmethode_1.slx
 Dateigröße:  12.6 KB
 Heruntergeladen:  622 mal


Zuletzt bearbeitet von geieraffe am 10.12.2013, 16:31, insgesamt einmal bearbeitet
Private Nachricht senden Benutzer-Profile anzeigen

geieraffe
Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 97
Anmeldedatum: 19.04.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.12.2013, 16:17     Titel:
  Antworten mit Zitat
Nur um eine Idee davon zu bekommen was gemacht wird:

Code:
s=tf('s')
Gs = 1/(.1*s+1)
pidtool(Gs)

(funktioniert nur falls du die entsprechende Toolbox hast)
Private Nachricht senden Benutzer-Profile anzeigen

energstar
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 28.02.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.02.2014, 18:58     Titel:
  Antworten mit Zitat
Ist schon etwas her, aber trotzdem noch mal vielen Dank!
Die Lösung hat mir weitergeholfen und war genau das, was ich gebraucht habe.
