Verfasst am: 13.04.2010, 12:23 Titel: Resolve Ambiguity bei datalink

Guten Tag,
weiß zufällig jemand wie man "Resolve Ambiguity" bei ein Plot mit datalink per Code lösen kann?

Ich versuche gerade eine Matrix (4000x16) zu plotten. Und jede der 16 Spalten soll als einzelne Linie dargestellt werden:

Code:

Szf = ones(4000,16); %initial values
TheTitle = 'Title'

figure(4);
h =plot(Szf);
title(TheTitle);
xlabel('Samples \rightarrow');
ylabel('value \rightarrow');
linkdata on

Funktion ohne Link?

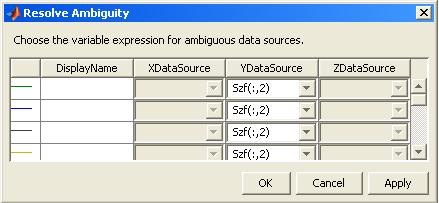

Wenn der Code nun ausgeführt wird, erscheint eine GUI- mit der Überschrift "Resolve Ambiguity" und da soll man für jede "YDataSource" eine Spalte "Szf(:,1) Szf(:,2) ... Szf(:,16)" eingeben.
Naja, nach einer Zeit nervt es sehr und ich bin überzeugt, dass dies irgendwie durch ein geschicktes Code vermieden werden kann, nur ich weiß nicht wie.

Auf der Seite

http://www.mathworks.com/access/hel.....techdoc/ref/linkdata.html

steht im Beispiel 3 wie man ein Vektor als "YDataSource" einfügt. Aber wie es bei eine Matrix ist - kA. Rolling Eyes

Ich hoffe wiedermal auf eure Unterstützung.

Danke in Voraus

Grüße

Terrex


Beschreibung:

Download

Dateiname:


Dateigröße:

20.29 KB

Heruntergeladen:

428 mal

_________________

... und zur Strafe schreibst Du die mathematische Abhandlung mit dem MS-Formeleditor 3.0 ...

LittleX

Forum-Guru


	Beiträge: 494

	Anmeldedatum: 14.05.09

	Wohnort: ---

	Version: ---

Verfasst am: 13.04.2010, 14:29 Titel:

Hallo,

an sich funktioniert linkdata für Matrizen genauso wie für Vektoren.
Wenn Du z.B. den Befehl ones durch rand ersetzt, gibt es kein Mehrdeutigkeit mehr. Das Problem scheint wohl die Initialisierung der Matrix mit 1en zu sein.
Ein Workaround wäre, die Daten zuerst mit rand zu Initialisieren, linkdata aufzurufen und dann alle Werte auf 1 zu setzen (um damit die eigentlich gewünschte Initialisierung zu erreichen).

Code:

Szf = rand(4000,16); %initial values
TheTitle = 'Title'
figure(4);
h =plot(Szf);
title(TheTitle);
xlabel('Samples \rightarrow');
ylabel('value \rightarrow');
linkdata on
Szf(:) = 1;

Funktion ohne Link?

Viele Grüße,

LittleX

terrestrex

Themenstarter

Forum-Anfänger


	Beiträge: 14

	Anmeldedatum: 30.03.10

	Wohnort: ---

	Version: R2009a 32-Bit (Win32)

Verfasst am: 13.04.2010, 16:30 Titel:

Hallo LittleX,
ich danke Dir.
Das mit den Zufallswerte scheint echt zu funktionieren, Smile

wobei ich die Erklärung nicht wirklich verstanden habe. Nach meinen Verständnis sollte es egal sein, wie die Matrix initialisiert wird - eine Änderung führt zum neuen Plot. Aber anscheinend ist das nicht so. Question

Grüßle

Terrex
