Resultierender Code nach dem Scaling (TargetLink) |
|
| Waldemar |
Forum-Century
|
 |
Beiträge: 100
|
|
|
|
Anmeldedatum: 14.10.11
|
|
|
|
Wohnort: Neuss
|
|
|
|
Version: R2011b
|
|
|
|
 |
|
Verfasst am: 21.10.2013, 15:59
Titel: Resultierender Code nach dem Scaling (TargetLink)
|
 |
| |
 |
 |
Hallo,
ich versuche mich gerade in TargetLink - im Besonderen ins Scaling - zu denken und komme bei einem Punkt gerade nicht weiter, weswegen ich euch gerne um Hilfe bitten möchte.
Auf einer Folie, die ich zur Einarbeitung ins Scaling (TargetLink) nutze, steht folgendes Beispiel:
Simulink-Modell mit einem TargetLink-Block (Sum-Block). Hierbei werden 2 Eingangsgrößen mit folgenden Scaling-Faktoren und Offsets addiert.
- Sa = 1/8, Offset = 3 (fa = Sa*a+Offset_a)
- Sb = 1/32, Offset = 7 (fb = Sb*b+Offset_b)
Das Scaling für die Ausgangsgröße ist: Sc = 1/16 und Offset_c = 4!
Der resultierende C-Code - von TargeteLink generiert - soll:
c = ((a<<1)+(b>>1))+96;
sein!
Komme nicht drauf, wie ich auf diesen C-Code komme:
Meine Informationen sind ja letztlich nur:
- Datentyp (Int8)
- Scaling-Faktoren und Offsets
- Addition!
Gut möglich, dass mir einige Informatik-Grundlagen fehlen!
Über Hilfe wäre ich sehr erfreut.
Danke, Waldemar
EDIT by denny: Bitte keine Mehrfachpostings
_________________
Im "ich brauch Hilfe"-Status
|
|
|
|
|
|
| Waldemar |
Themenstarter
Forum-Century
|
|
Beiträge: 100
|
|
|
|
Anmeldedatum: 14.10.11
|
|
|
|
Wohnort: Neuss
|
|
|
|
Version: R2011b
|
|
|
|
|
|
|
Verfasst am: 21.10.2013, 16:42
Titel:
|
|
Hallo,

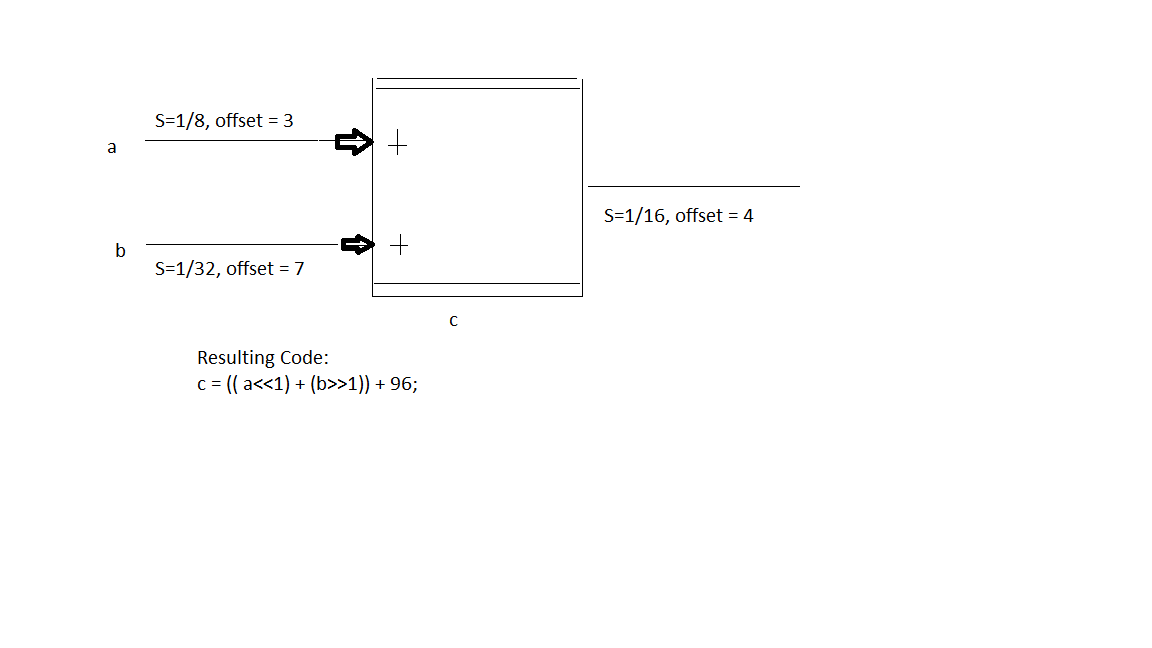

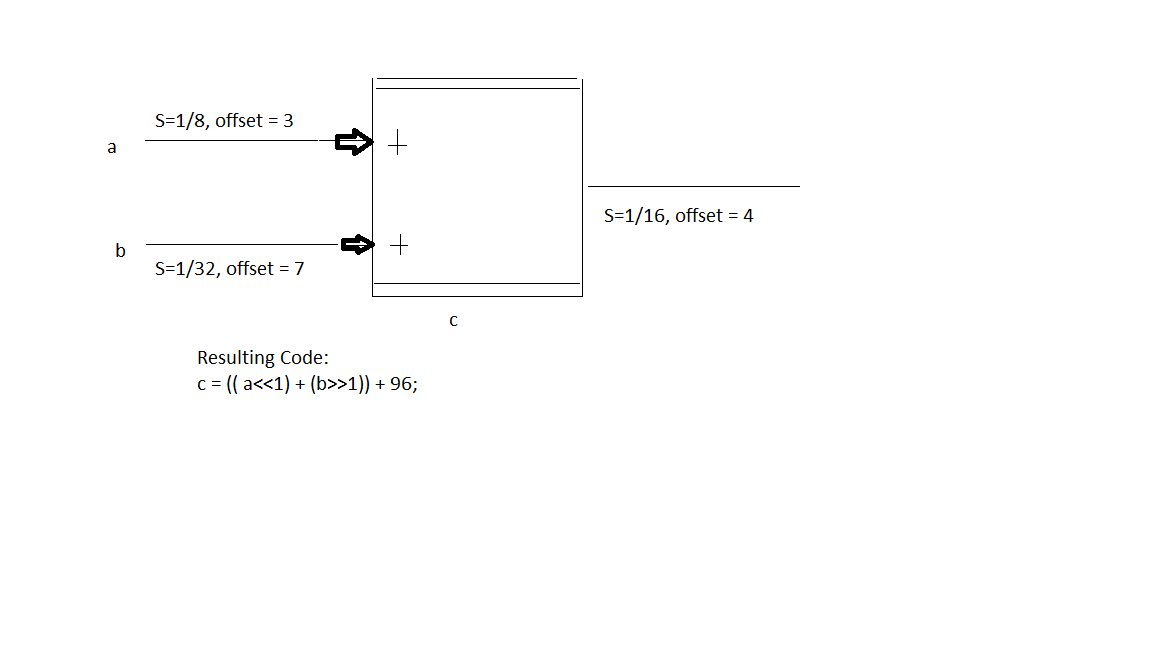

vielleicht hilft es, es zu sehen (in Kürze skizziert):
MfG, Waldemar
| Beschreibung: |
|
Download |
| Dateiname: |
Scaling_TL.png |
| Dateigröße: |
17.92 KB |
| Heruntergeladen: |
618 mal |
_________________
Im "ich brauch Hilfe"-Status
|
|
|
|
|
|
|
