Rotieren einer Parabel



ChristianS

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.02.2012, 09:13     Titel: Rotieren einer Parabel
  Antworten mit Zitat
Hallo!

Ich habe eine Parabel mit der folgenden Funktion:

Code:
x = -y.^2/(4*f) + f ;


welche zum Beispiel mit

Code:
y = linspace(-5,5,100)
f = 1 ;
plot(x,y);


grafisch dargestellt werden kann.

Nun moechte ich aber die Parabel so definieren, dass ihre eigene Achse rotiert werden kann, bzw dass ich einen Winkel a definieren kann, in Funktion dessen die Symmetrieachse der Parabel um den Ursprung einer x,y Referenz rotiert werden kann.

Man kann Referenzsysteme mit folgenden Gleichungen rotieren:

Code:
x2 = x*cos(a) - y*sin(a);
y2 = x*sin(a) + y*cos(a);


Ich habe versucht die Parabel in Funktion dieser beiden Gleichungen auszudruecken und dann mit der Funktion 'solve' die dadurch entstehende Gleichung in Funktion von x auszudruecken, aber ich habe dann, nachdem ich versucht habe die Parabel grafisch darzustellen, kein Ergebnis erreicht. Die Parabel rotiert nicht einfach um ihre eigene Achse, zudem erhalte ich zwei Loesungen (da ja nach y62 aufgeloest werden muss) und ich weiss nicht wie ich wieder zu einer enstprechenden Formulierung einer einzigen Parabel mit einer um a Grad geneigten Symmetrieachse gelange.

Eure Hilfe waere mir sehr herzlich willkommen.

Christian


Thomas84
Forum-Meister

Forum-Meister


Beiträge: 546
Anmeldedatum: 10.02.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.02.2012, 11:11     Titel:
  Antworten mit Zitat
Code:

t = linspace(-5,5,1000);

y = t;
f = 1;
x = -y.^2/(4*f) + f ;

plot(x,y); hold on;

a = pi/2;

x2 = x*cos(a) - y*sin(a);
y2 = x*sin(a) + y*cos(a);

plot(x2,y2,'r');




Du musst zuerst eine Kurve k = [x(t),y(t)] definieren und dann die Punkte der Kurve um den entsprechenden Winkel drehen.
Private Nachricht senden Benutzer-Profile anzeigen

ChristianS

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 24.02.2012, 08:40     Titel:
  Antworten mit Zitat
So ist es! Very Happy
Frage beantwortet.

Herzlichen Dank, super!

ChristianS

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.03.2012, 16:29     Titel:
  Antworten mit Zitat
Jetzt habe ich eine zweite Frage zum selbigen Thema:

Gehen wir davon aus ich moechte in einem gewissen Punkt der rotierten Parabel die Tangente ermitteln.
Das ist im Falle einer Parabel ja mathematisch gesehen das Differenzial der Funktion, im Punkt der Tangente berechnet, welche mir die neigung der Gerade gibt.

Wie muss ich mich nun verhalten wenn die Parabel rotiert ist?

Ich gebe vor. Im Falle einer Rotation = 0 habe ich folgenden Code:

Code:

f = 2;
y = linspace(-5,5,1000);
x = -y.^2/(4*f) + f;

y0 = -0.5;
x0 = -y0.^2/(4*f) + f;
A = [x0,y0]; % Punkt auf der Parabel in dem ich die Tangente ermitteln moechte

m_tan = f/sqrt(f*(f+x0)); % Differenzial der Funktion in A
n_tan = y0 - m_tan*x0;

y_tan = m_tan.*xaxis + n_tan; % Tangente



Jetzt moechte ich die Parabel rotieren und selbiges berechnen.
Problem: ich befinde mich in einem neuen Koordinatensystem und kann nicht so ohne weiteres zurueck, da ja die Funktion nicht explizit in Matlab als rotierte Parabel ausdrueckbar ist.

Kann mir da bitte jemand helfen? Herzlichen Dank.

ChristianS

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 06.03.2012, 10:27     Titel:
  Antworten mit Zitat
Ich habe eine moegliche Loesung!
Ich berechne die generische Parabel:

0 = a*x^2 + b*y^2 + 2*h*x*y + 2*g*x + 2*f*y + c;

indem ich erst die Parabel rotiere, danach 5 (x,y) Punkte aus ihr auslese und obige Gleichung in die SOLVE Funktion stecke, welche ich fuer alle 5 Punkte berechne und somit die 5 Variablen
a, b, g, f, c
ermittle.

h kenne ich bereits, denn h = sqr(a*b);

Ich habe folgendes System erstellt.
Gehen wir davon aus, dass die Parabel bereits rotiert wurde, und ihre Punkte von den Vektoren x3 und y3 beschrieben werden.

Code:

step = 50;
idp = find(x3 == max(x3)); % findet die Position eines Extremum der Parabel (in x)
delta = (round(length(x3)/step));
px1 = x3(idp - 2*delta);
px2 = x3(idp - delta);
px3 = x3(idp);
px4 = x3(idp + delta);
px5 = x3(idp + 2*delta);
py1 = y3(idp - 2*delta);
py2 = y3(idp - delta);
py3 = y3(idp);
py4 = y3(idp + delta);
py5 = y3(idp + 2*delta);
% jetzt fuettere ich mit diesen Punkten die Parabelgleichung um alle unbekannten werte zu ermitteln
syms a b g f c
S = solve(a*px1^2 + 2*sqrt(a*b)*px1*py1 + b*py1^2 + 2*g*px1 + 2*f*py1 + c = 0,...
a*px2^2 + 2*sqrt(a*b)*px2*py2 + b*py2^2 + 2*g*px2 + 2*f*py2 + c = 0,...
a*px3^2 + 2*sqrt(a*b)*px3*py3 + b*py3^2 + 2*g*px3 + 2*f*py3 + c = 0,...
a*px4^2 + 2*sqrt(a*b)*px4*py4 + b*py4^2 + 2*g*px4 + 2*f*py4 + c = 0,...
a*px5^2 + 2*sqrt(a*b)*px5*py5 + b*py5^2 + 2*g*px5 + 2*f*py5 + c = 0,'' a','b','g','f','c');
S = [S.a S.b S.g S.f S.c];



Matlab laeuft aber mit diesen Commands in einen (scheint mir) endlosen Loop. Ich schaffs nicht das System numerisch zu loesen! Sad
Habt ihr eine Ahnung was ich falsch mache?

Ich muss praktisch die Reflexionen eines Strahls auf zwei konfokalen Parabeln berechnen, von denen eine in einem normalen, eine zweite in einem geneigten Koordinatensystem vorgegeben ist. (Also die zweite Parabel ist konfokal, aber nicht koaxial).

Danke[/code]

Andy386
Forum-Guru

Forum-Guru


Beiträge: 485
Anmeldedatum: 24.06.09
Wohnort: ---
Version: 7.1/8
     Beitrag Verfasst am: 06.03.2012, 13:38     Titel:
  Antworten mit Zitat
Ich hab zwar keine Ahnung, geb trotzdem mal meinen Senf dazu Wink
1.) du hast doch schon mal irgendwie die Parabeln berechnet, oder? MUSST du dann nochmal nach den Geichungen suchen? Resp.: ergibt sich nicht durch Rotation schon deine Kurve und könnte man ggf. "einfach" den Strahl um die z-Achse rotieren, bis er bei z=0 gelandet ist?
2.) Kann man deinen solve-Ausdruck auch vektoriell darstellen? Ich hab mal gelesen (Wink), dass Matlab dann schneller ist. Also px=[px1 px2...]
und dann
Code:
S = solve(a*px.^2 + 2*sqrt(a*b)*px.*py + b*py.^2 + 2*g*px + 2*f*py + c = 0

3.) Da du das Ding nicht numerisch lösen kannst: Ist es lösbar?
_________________

Ich hasse es wenn die Leute Fragen stellen, man dann versucht sich Mühe zu geben, und diejenigen ihren Thread nie wieder besuchen...
Private Nachricht senden Benutzer-Profile anzeigen

ChristianS

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 06.03.2012, 18:41     Titel:
  Antworten mit Zitat
Hallo und herzlichen Dank erstmal.

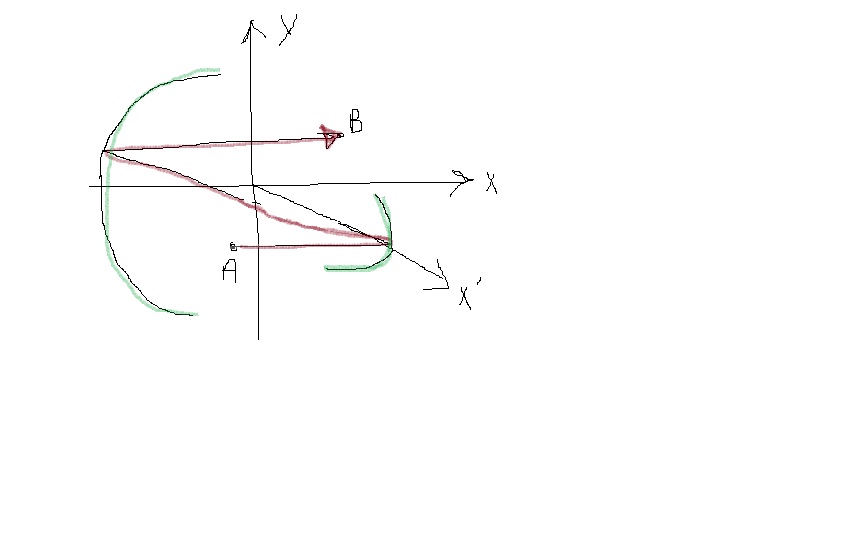

Was ich erstellen muss ist ein kleines "Ray Tracing" Programm.
