Verfasst am: 24.09.2013, 11:57 Titel: Scatterplot mit Beschriftung statt Histogramm

Moin zusammen,

mit der Funktion plotmatrix ist es möglich so genannte Streudiagramm-Matrizen zu erstellen.

Wenn ich eine Variable an die Funktion übergebe erhalte ich die Darstellung wie auf der Hilfe-Seite beschrieben - soweit so gut.

Nun zur Frage:
Statt der Histogramme möchte ich gerne den Namen der Variablen ausgeben und in das Feld schreiben (ähnlich wie bei Fahrmeier et. al. "Statistik - der Weg zur Datenanalyse", S.135). Könnt ihr mir weiterhelfen?

Für alle jene die das Buch nicht kennen/haben: In den Kästen, in welchen durch die Funktion die Histogramme gezeigt werden, steht der Name der Variablen.

[Update]
Ein kurzes Update mit Code-Beispiel und einer weiteren Frage (Teil 2): Wie kann ich es erreichen, dass alle Stufen - werden per Schleifendurchlauf in die Figure hinzugefügt - farblich unterschieden werden können? Ich hatte versucht dem Handle H eine Laufvariable hinzuzufügen - leider ohne Erfolg. Hat jemand eine Lösung?

Code:

% Für jeden Schnitt wird eine Matrix erstellt mit allen Stufen
for CountSchnitt = 1:size(TWK1_Profildaten,3)
for CountStufe = 1:size(TWK1_Profildaten,5)
for CountMerkmal = 1:size(TWK1_Profildaten,4)
for CountMessdaten = 1:size(TWK1_Profildaten,1)

% Nur Messwerte werden betrachtet, die ungleich Null sind
Messwert = TWK1_Profildaten(CountMessdaten,1,CountSchnitt,CountMerkmal,CountStufe);

if Messwert == 0
break
end
plotData(CountMessdaten,CountMerkmal) = Messwert;

end
end

% Scatter-Matrix plotten, jede Stufe in anderer Farbe. Farbe ist in Variable "colorstyle" definiert.
[H(CountStufe),AX,BigAx,P,PAx] = plotmatrix(plotData);
set(H(4,5),'Color',colorstyle(CountStufe,:),'Marker','*');
hold on
end
end

Funktion ohne Link?

[/Update]

Ich danke euch in jedem Fall für eure Hilfe.

Viele Grüße

Jonas

Zuletzt bearbeitet von rowJoe am 24.09.2013, 13:34, insgesamt einmal bearbeitet

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 24.09.2013, 13:33 Titel: Re: Scatterplot mit Beschriftung statt Histogramm

Hallo rowJoe,

Kannst Du ein Minimal-Beispiel posten und vielleicht ein Bild, bei dem Du den Text von Hand eingefügt hast?

Gruß, Jan

rowJoe

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 57

	Anmeldedatum: 25.11.12

	Wohnort: ---

	Version: 2015b

Verfasst am: 24.09.2013, 14:09 Titel:

Hallo Jan,

ich habe eben mal ein kleines Minimalbeispiel gebastelt - in dem Beispiel oben habt ihr natürlich keine Daten. Sorry dafür!

Hier das Minimalbeispiel:

Code:

%% Minimalbeispiel zur Problemstellung
% Quelle: http://www.mathworks.de/de/help/matlab/ref/plotmatrix.html

%% Generierung von Pseudo-Daten
% 30 gemessene Bauteile
% 3 Prüfparameter
% 7 verschiedene Chargen (Stufen)
rng(0,'twister');
X = randn(30,3,7);

%% Definition der Farbgebung für die Chargen (Stufen)
colorstyle = [1 1 0; %gelb
1 0 1; %magenta
0 1 1; %cyan
1 0 0; %rot
0 1 0; %grün
0 0 1; %blau
0 0 0]; %schwarz

%% Erstellen der Streumatrizen
for CountStufe = 1:size(X,3)

[H,AX,BigAx,P,PAx] = plotmatrix(X(:,:,CountStufe));
set(H(2,1),'Color',colorstyle(CountStufe,:),'Marker','*');
hold on;

end

Funktion ohne Link?

In dem Beispiel sieht man ganz gut, dass die jeweils letzte Farbdefinition übernommen wird (hier schwarz). Es sollten jedoch für jede Stufe in jedem Scatter-Plot einheitliche Farben genutzt werden.

Beispiel: Charge (Stufe) 1 kennzeichnet alle Datenpunkte gelb, Charge 2 magenta usw.

Besten Dank bereits jetzt,

Jonas


Beschreibung:

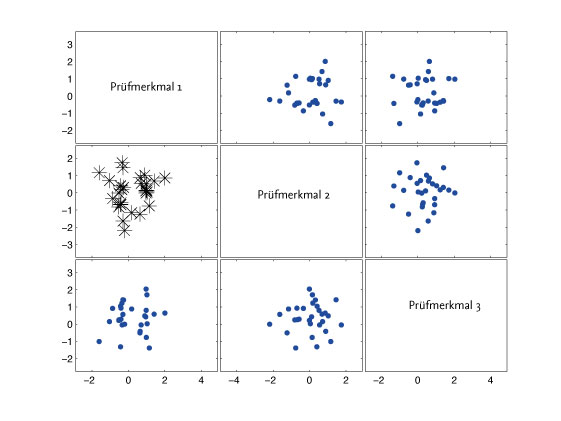

Überarbeitete Grafik des Minimalbeispiels mit Beschriftung

Download

Dateiname:


Dateigröße:

25.25 KB

Heruntergeladen:

607 mal

rowJoe

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 57

	Anmeldedatum: 25.11.12

	Wohnort: ---

	Version: 2015b

Verfasst am: 02.10.2013, 13:19 Titel:

Moin Leute,

das Problem hat sich mittlerweile gelöst - vielen Dank für eure Hilfe!

Falls jemand das gleiche Problem hat: Wird einen Blick auf die Funktion gplotMatrix... Sie ist genau das, was du suchst!

Ein kleines Minimalbeispiel:

Code:

% Laden und Aufbereiten der Testdaten
load carbig
Messdaten = [MPG,Acceleration,Displacement,Weight,Horsepower];

% Beschriftung der Merkmale
varNamen = {'Verbrauch'; 'Beschleunigung'; 'Reichweite'; 'Gewicht'; 'Leistung'};

gplotmatrix(Messdaten,[],Cylinders,['c' 'b' 'm' 'g' 'r'],[],[],false,'variable',varNamen);

Funktion ohne Link?

Gruß

Jonas
