| bestmedia |
Forum-Fortgeschrittener
|
 |
Beiträge: 72
|
|
|
|
Anmeldedatum: 02.04.11
|
|
|
|
Wohnort: Jena
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 30.10.2013, 17:16
Titel: schöner plotten
|
 |
Hallo,
ich stehe vor einem wahrscheinlich leicht zu lösendem Problem.
Ich habe eine nichtsymmetrische Matrix und möchte die gern "schöner" plotten.

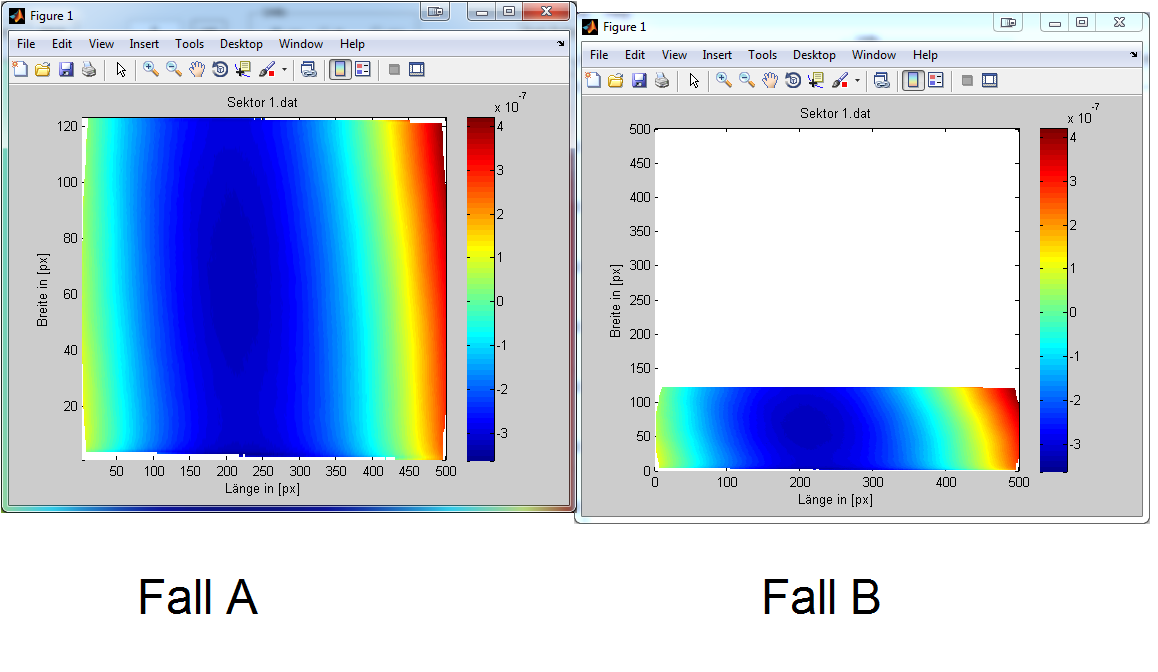

Im Fall A - skaliert MatLab automatisch - aber die Proportionen stimmen leider nicht mehr.
Im Fall B kann ich die Proportionen beibehalten aber das Bild erschient "unten".
Ich möchte gern das Bild "oben" und den die Achsen gekürzt. Quasi keinen quadratischen plot, sondern ein auf die mxn Matrix bezogenen...
Danke für die Hilfe!
Grüße
Marco
P.s: ich habe versehentlich auch in der Rubrik "Programmierung" gepostet...
| Beschreibung: |
|
Download |
| Dateiname: |
figure1.PNG |
| Dateigröße: |
166.61 KB |
| Heruntergeladen: |
538 mal |
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.495
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 30.10.2013, 22:22
Titel:
|
|
Hallo,
| Zitat: |
| Ich möchte gern das Bild "oben" und den die Achsen gekürzt. |
Das verstehe ich nicht ganz.
Du kannst jedoch mit xlim und ylim selbst kontrollieren, wie die beiden Achsen skaliert werden.
Grüße,
Harald
|
|
|
|
| BlackDread |
Forum-Century
|
|
Beiträge: 212
|
|
|
|
Anmeldedatum: 11.05.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 2015a
|
|
|
|
|
|
|
Verfasst am: 31.10.2013, 09:49
Titel:
|
|
Hallo,
ich denke nicht, dass bestmedia nach xlim ylim sucht.
Die "Größe" der Axis kannst du natürlich variieren.
Das selbe kannst du auch mit der Figure machen. Statt gca ist es da halt gcf.
p.s. bei gca sind die Units 'normalized' bei gcf 'pixels'. Das kannst du auch über set(gcf,'Units','pixels) ändern.
Grüße
Chris
_________________
--> Kapieren statt Kopieren <---
____________________________________________________
FAQs sind dazu da, FAQs zu beantworten
Richtig fragen!
Zuletzt bearbeitet von BlackDread am 31.10.2013, 10:39, insgesamt einmal bearbeitet
|
|
|
|
| bestmedia |
Themenstarter
Forum-Fortgeschrittener
|
|
Beiträge: 72
|
|
|
|
Anmeldedatum: 02.04.11
|
|
|
|
Wohnort: Jena
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 31.10.2013, 09:57
Titel:
|
|
Hallo Chris,
Kann das leider erst am Sonntag aus probieren aber deine Losung sieht sehr vielversprechend aus. Danke
|
|
|
|
| bestmedia |
Themenstarter
Forum-Fortgeschrittener
|
|
Beiträge: 72
|
|
|
|
Anmeldedatum: 02.04.11
|
|
|
|
Wohnort: Jena
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 03.11.2013, 10:19
Titel:
|
|
Hallo Chris,
scheint zu funktionieren danke!
|
|
|
|
|
|
|
