Schnittbilder zu 3D zusammenfügen


Liddokun

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 31.08.2010, 15:01     Titel: Schnittbilder zu 3D zusammenfügen
  Antworten mit Zitat
Hallo,

habe wie im Titel steht folgendes problem. Ich habe ein Vielzahl von schnittbildern, welche ich mittels Matlab zu einem 3D bild zusammen setzen will.

Mein erster Ansatz war es, die Bilder einzulesen und zu einer 3D-Matrix zusammen zufassen. Hierbei sind auf x und y jewils die einzelnen Bilder, und in Z Richtung die folgenden Schnittbilder.

Eine Idee war es, mit der funktion
Code:
den Bildern nur Werte von 1 oder 0 zuzuweisen.

Leider schaffe ich es nicht, daraus ein Bild/Objekt zu bilden.
Funktionen wie
Code:
oder
Code:
liefern da leider keine sinnvollen ergebnisse.

hoffe mir kann einer weiterhelfen Very Happy


Liddokun

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.09.2010, 15:04     Titel:
  Antworten mit Zitat
Um der Diskussion ein bischen Leben einzuhauchen, ich denke ich habe da etwas entdeckt an dem ich noch rumprobieren will.

hier mal ein Link dazu
http://www.mathworks.cn/matlabcentr.....reader/view_thread/163850

also prinzipieller Ansatz, ein 4D plot machen in dem man eine 4te Variavle einfügt. Wenn man nun mit der funktion
Code:
bestimmte Punkte transparent machen könnte, würde dass das problem lösen.

Hoffe das gibt neue Ideen

Hubertus
Forum-Meister

Forum-Meister

Beiträge: 1.034
Anmeldedatum: 08.01.09
Wohnort: Hamburg
Version: ---
     Beitrag Verfasst am: 02.09.2010, 16:15     Titel:
  Antworten mit Zitat
Moin,

es gibt die Möglichkeit, Deine Bilder als SW-Bilder hintereinander zu einem Farbbild zu vereinigen oder transparent übereinander zu legen. Mit der Bezeichnung "3D" wieder hier alles mögliche gemeint. Wenn Du die Bilder transparent übereinander legen willst, geht das u.a. so:

Code:
bild=imread('1.tif');
bild2=imread('2.tif');
figure; imshow(bild)
hold on
imshow(bild2)
hold off
alpha(0.5)



Viele Grüße

Hubertus
Private Nachricht senden Benutzer-Profile anzeigen

Liddokun

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.09.2010, 17:38     Titel:
  Antworten mit Zitat
Danke schonmal für die Antwort Very Happy

das kommt schon in die Nähe von dem was ich will, nur leider schichte ich damit nur Bilder, habe aber keine 3D ansicht, also im Sinne von plot3 oder surf. Diese Tiefen wahrnehmung fehlt leider. Aber ich bin schon am rumschrauben Wink

Liddokun

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.09.2010, 18:33     Titel:
  Antworten mit Zitat
so habe gerade etwas entdeckt, was zwar ein bischen umstädnlicher ist, aber den gewünschten Effekt auch hätte.

Wenn ich meine einzelnen schnittbilder zu einer Avi als Video foramtiere, sollte es an sich auch auf diesem wege hier gehen.

http://www.mathworks.com/matlabcent.....009_10_26_at_17.54.20.png

leider ist das da dargestellte programm nur Mac OSX und Linux, aber mal schauen was man da machen kann Confused

Hubertus
Forum-Meister

Forum-Meister

Beiträge: 1.034
Anmeldedatum: 08.01.09
Wohnort: Hamburg
Version: ---
     Beitrag Verfasst am: 03.09.2010, 06:37     Titel:
  Antworten mit Zitat
Moin,

noch'n Versuch:

Code:
I=double(imread('Bild1');
I2=double(imread('Bild2');
mesh(I)
hold on
mesh(I2)

Viele Grüße

Hubertus

Private Nachricht senden Benutzer-Profile anzeigen

Liddokun

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.09.2010, 09:13     Titel:
  Antworten mit Zitat

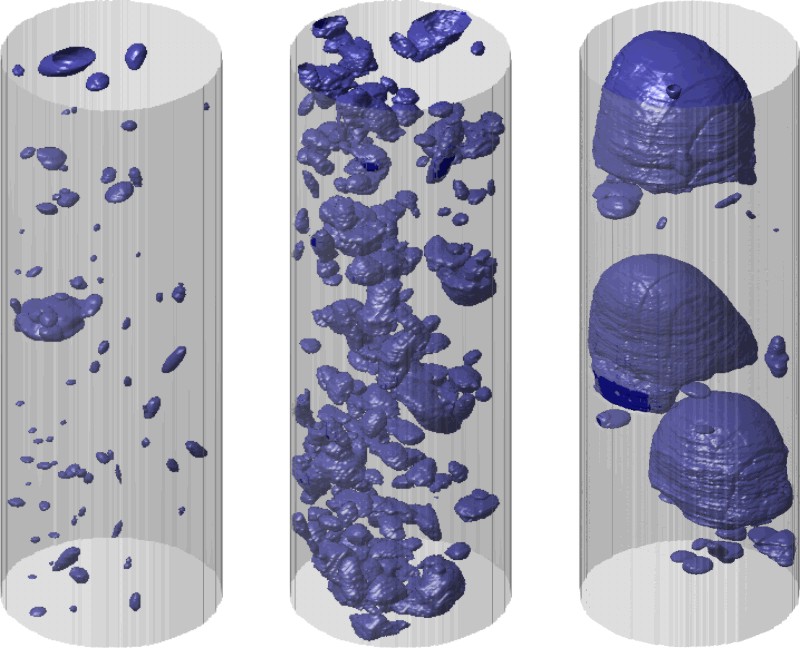

das ist zwar auch praktisch, aber leider wieder nicht so richtig das was ich mir vorgestellt habe, hier mal ein bsp. das ich gefunden habe. So etwas in der Richtung hatte ich mir vorgestellt.

 Beschreibung:

Download
 Dateiname:  PicOri.jpg
 Dateigröße:  112.71 KB
 Heruntergeladen:  1221 mal

Hubertus
Forum-Meister

Forum-Meister

Beiträge: 1.034
Anmeldedatum: 08.01.09
Wohnort: Hamburg
Version: ---
     Beitrag Verfasst am: 03.09.2010, 09:46     Titel:
  Antworten mit Zitat
Du kannst die Darstellung vielleicht noch verbessern, in dem Du den mesh-Befehlen den Betrachtungswinkel anhängst:

a=0;
b=60;
view(a,b)

Hubertus[/code]
Private Nachricht senden Benutzer-Profile anzeigen

Hubertus
Forum-Meister

Forum-Meister

Beiträge: 1.034
Anmeldedatum: 08.01.09
Wohnort: Hamburg
Version: ---
     Beitrag Verfasst am: 03.09.2010, 10:09     Titel:
  Antworten mit Zitat
Noch ein Zusatz zu Deinem Beispiel. Man sieht diesem Bild nicht an, und
das gilt auch auch für änliche Bilder, ob sie nicht aus gezeichneten Zusätzen bestehen, etwa mit einem Grafikprogramm. Da wird man in Matlab vergeblich
nach Funktionen suchen. Räumliche Tiefe lässt sich durch Grafiken weitaus
besser darstellen. Ich meine damit "gezeichnete Grafiken" und nicht mathematisch errechnete Einträge.

Aber weiterhin viel Glück auf der Suche. Solltest Du etwas gefunden haben, benachrichtige uns bitte.

Ein schönes Wochenende

Hubertus
Private Nachricht senden Benutzer-Profile anzeigen

Liddokun

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.09.2010, 10:45     Titel:
  Antworten mit Zitat
das sehe ich zwar auch so, nur gerade wenn es z.B. um die genaue Orts bestimmung einer bestimmten sache geht ist so etwas natürlich ungemein praktisch. Das liegt auch daran, das wenn ich z.B. schnittbilder habe, mit einer hohen genauigkeit und diese "Grafisch" darlege, erhalte ich zwar etwas statistisches aber leider eben keine Aussage zur genauen position.

ich arbeite noch ein bischen daran Very Happy

Planlos

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.09.2010, 14:15     Titel:
  Antworten mit Zitat
Ich habe grade eine ganz interessante Funktion "slice" gefunden!
Hast du es damit schon probiert?

Liddokun

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.09.2010, 18:02     Titel:
  Antworten mit Zitat
^^ lustig das du das gerade sagst, habe da was gefunden das scheint genau die lösung zu sein, modifiziere gerade den Quellcode ein bischen damit das bei mir passt.

http://www.nbb.cornell.edu/neurobio.....Reconstruction/index.html


Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy

Liddokun

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.09.2010, 10:24     Titel:
  Antworten mit Zitat
dachte mir ich schreibe nochmal, habe in der hilfe von Matlab etwas gefunden das geht auch und dazu auch noch deutlich leichter.

http://www.mathworks.com/help/techd.....1T0Jxtwh4NbmRGTTThjWkgJJJ!974718655

würde sagen problem gelöst Very Happy

birgy07
Forum-Anfänger

Forum-Anfänger

Beiträge: 12
Anmeldedatum: 13.10.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.10.2010, 10:35     Titel:
  Antworten mit Zitat
Hi könntest du dein Programm mal posten? komm mit der anleitung nicht ganz zurecht!
danke schonmal gruß birgy07


Liddokun hat Folgendes geschrieben:
dachte mir ich schreibe nochmal, habe in der hilfe von Matlab etwas gefunden das geht auch und dazu auch noch deutlich leichter.

http://www.mathworks.com/help/techd.....1T0Jxtwh4NbmRGTTThjWkgJJJ!974718655

würde sagen problem gelöst Very Happy
