Schnittpunkt aus 2 Vektoren bestimmen (x/y-Wert)


roy58
Forum-Newbie

Forum-Newbie

Beiträge: 7
Anmeldedatum: 09.12.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.12.2013, 23:02     Titel: Schnittpunkt aus 2 Vektoren bestimmen (x/y-Wert)
  Antworten mit Zitat
Hallo,

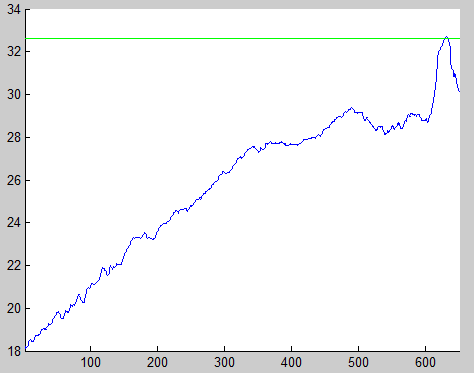

ich hab folgendes Problem. Ich habe 2 Vektoren die eine hat stets den selben y-Wert (grüne Kurve) und eine blaue Kurve, welches ein Vektor mit verschiedenen y-Werten darstellt. Nun möchte ich den Schnittpunkt (x/y-Wert) beider Kurven ausgeben. Wie kann ich da vorgehen? Ich bin dankbar für jede Hilfe Smile


MfG

roy58

 Beschreibung:

Download
 Dateiname:  billddd.png
 Dateigröße:  7.35 KB
 Heruntergeladen:  1015 mal
Private Nachricht senden Benutzer-Profile anzeigen


MrHyde
Forum-Anfänger

Forum-Anfänger

Beiträge: 40
Anmeldedatum: 05.08.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.12.2013, 23:01     Titel: Re: Schnittpunkt aus 2 Vektoren bestimmen (x/y-Wert)
  Antworten mit Zitat
roy58 hat Folgendes geschrieben:
Hallo,

ich hab folgendes Problem. Ich habe 2 Vektoren die eine hat stets den selben y-Wert (grüne Kurve) und eine blaue Kurve, welches ein Vektor mit verschiedenen y-Werten darstellt. Nun möchte ich den Schnittpunkt (x/y-Wert) beider Kurven ausgeben. Wie kann ich da vorgehen? Ich bin dankbar für jede Hilfe Smile


MfG

roy58


Hallo roy58,
da gibt es sehr viele Möglichkeiten. Bevor wir jetzt aber loslegen...
... hast du für die X-Werte das gleiche Gitter vorliegen? (Ist der X-Vektor gleich?)
Dann musst du nur die Ableitung bilden und nach einem Vorzeichenwechsel suchen.

Gruß
MrHyde
Private Nachricht senden Benutzer-Profile anzeigen

roy58
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 7
Anmeldedatum: 09.12.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.12.2013, 23:08     Titel:
  Antworten mit Zitat
Hallo MrHyde,

erstmal Danke für die Hilfe.
Ich hab ein Vektor y1 mit verschiedenen Vektoreinträgen => blau
und ein Vektor y2 erstellt mit stets demselben Eintrag => grün
und einen 3.Vektor x mit Einträgen von der Zeit

alle Vektoren haben diesselbe Länge.

Ich hoffe das reicht dir um mir weiterzuhelfen Smile
Private Nachricht senden Benutzer-Profile anzeigen

MrHyde
Forum-Anfänger

Forum-Anfänger

Beiträge: 40
Anmeldedatum: 05.08.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.12.2013, 23:47     Titel:
  Antworten mit Zitat
Da du für die X-Werte das gleiche Gitter hast, sollte das relativ einfach zu lösen sein. Cool

Versuche mal den Weg über den Vorzeichenwechsel zu gehen!

Hier ein kleines Beispiel!
Code:

x=1:300;
y1=1:2:600;
y2=300:-1:1;

figure(1)
plot(x,y1)
hold on
plot(x,y2,'r')
hold off

suche_position=diff(sign(y2-y1));

figure(2)
plot(position)

position=find(suche_position~=0);

%Ergebnisse
x(position)
y1(position)
y2(position)



Grüße
MrHyde
Private Nachricht senden Benutzer-Profile anzeigen

MrHyde
Forum-Anfänger

Forum-Anfänger

Beiträge: 40
Anmeldedatum: 05.08.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 28.12.2013, 11:22     Titel:
  Antworten mit Zitat
Achtung Tippfehler: Es muss heißen:

Code:

figure(2)
plot(suche_position)

Private Nachricht senden Benutzer-Profile anzeigen

MrHyde
Forum-Anfänger

Forum-Anfänger

Beiträge: 40
Anmeldedatum: 05.08.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.12.2013, 14:28     Titel:
  Antworten mit Zitat
Hallo roy58,
hat es dir weitergeholfen?
Gruß
MrHyde
Private Nachricht senden Benutzer-Profile anzeigen

roy58
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 7
Anmeldedatum: 09.12.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.01.2014, 12:37     Titel:
  Antworten mit Zitat
Hallo MrHyde,

vielen Dank für die Hilfe aber hat nicht so viel gebracht, steht jetzt ganze zeit columns und through dran, aber den x-Wert des ersten Schnittpunktes kann ich leider nicht ablesen
Private Nachricht senden Benutzer-Profile anzeigen

roy58
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 7
Anmeldedatum: 09.12.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.01.2014, 13:24     Titel:
  Antworten mit Zitat
Jetzt habe ich es endlich Smile

Code:
suche_position=diff(sign(y2-y1));
[~,position]=find(suche_position~=0);

matrixnr = position(1);

xwert = x(matrixnr)


Hab die jeweiligen Vorzeichenwechsel in einer Matrix gespeichert und den ersten Eintrag ausgeben lassen. Es funktioniert. Vielen Dank Smile
