Schnittpunkt von 3 Kugeln -> Radius ermitteln



Mechatroniker-Sepp
Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 29.08.15
Wohnort: Stuttgart
Version: ---
     Beitrag Verfasst am: 29.08.2015, 05:28     Titel: Schnittpunkt von 3 Kugeln -> Radius ermitteln
  Antworten mit Zitat
Hallo liebe Gemeinde! Ich bin neu hier und habe gleich mal eine Frage...


Ich habe für eine Studienarbeit ein Mathematisches Problem mit MATLAB zu lösen.
Und zwar soll ein seilgetriebener Parallelmanipulator gesteuert werden.

Der drei-dimensionale Raum hat die Abmaße von 3x3x3m
Die Arbeitsplattform welche durch die drei Seile gesteuert wird, soll sich im Raum frei bewegen können.

Es werden vorerst 3 Seile verwendet, somit werden die Motoren an folgenden Koordinaten (x/y/z) montiert.
M1 (0/0/3)
M2 (0/3/3)
M3 (3/1,5/3)

Die Position der Plattform entspricht ja dementsprechend dann dem Schnittpunkt der 3 Kugeln mit dem Kugelmittelpunkt M1, M2 & M3.
Für meine Steuerung benötige ich zu jeder Position der Plattform (–> Schnittpunkt der Kugeln) die jeweilige Seillänge (-> Kugelradius)

Sprich ich bräuchte für jede mögliche Koordinate des Schnittpunkts eine Funktion welche mir den jeweiligen Kugelradius aller drei Kugeln ausspuckt.


Ich hoffe mir kann jemand helfen!

Vielen Dank schon mal!!!

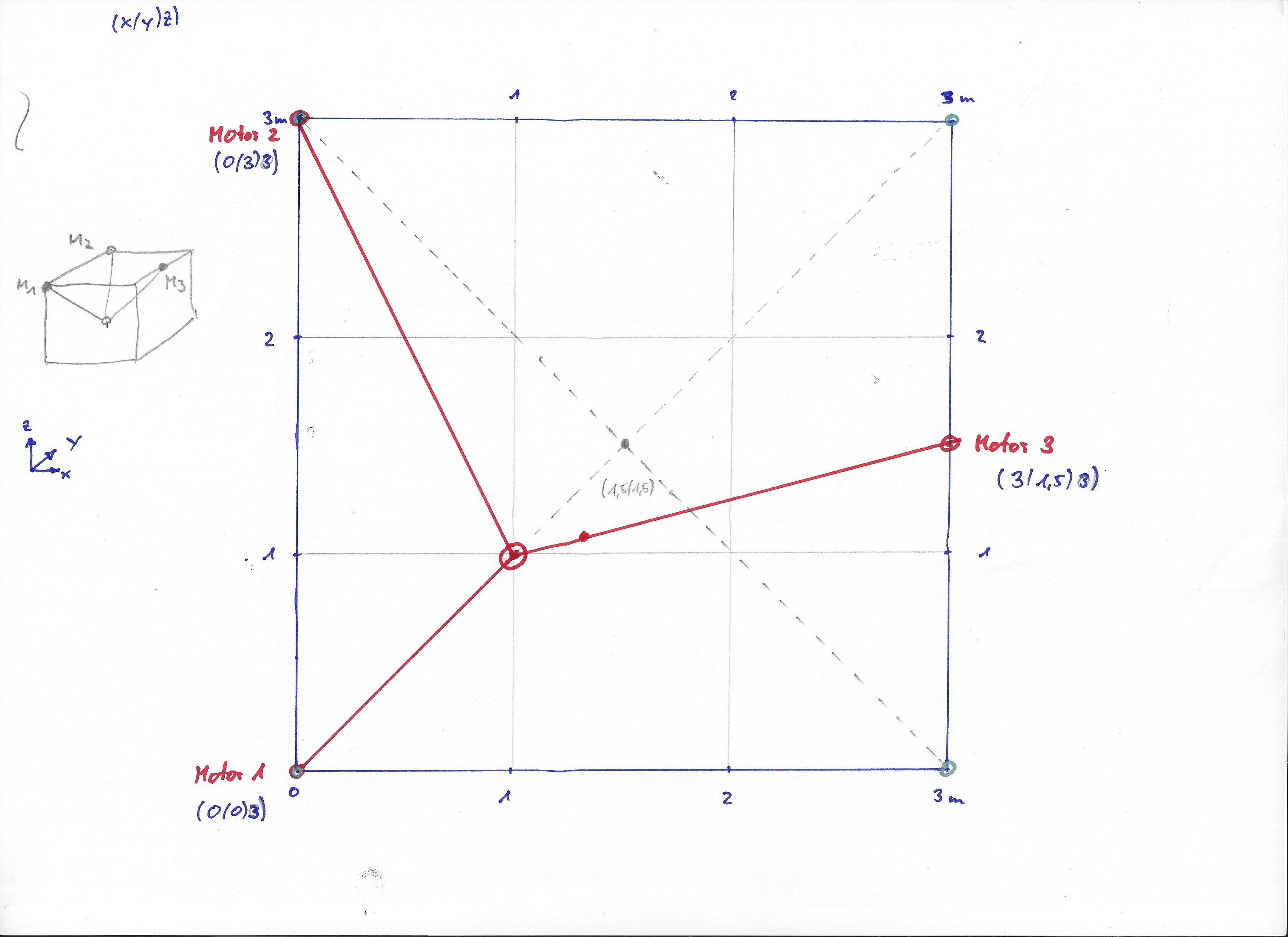

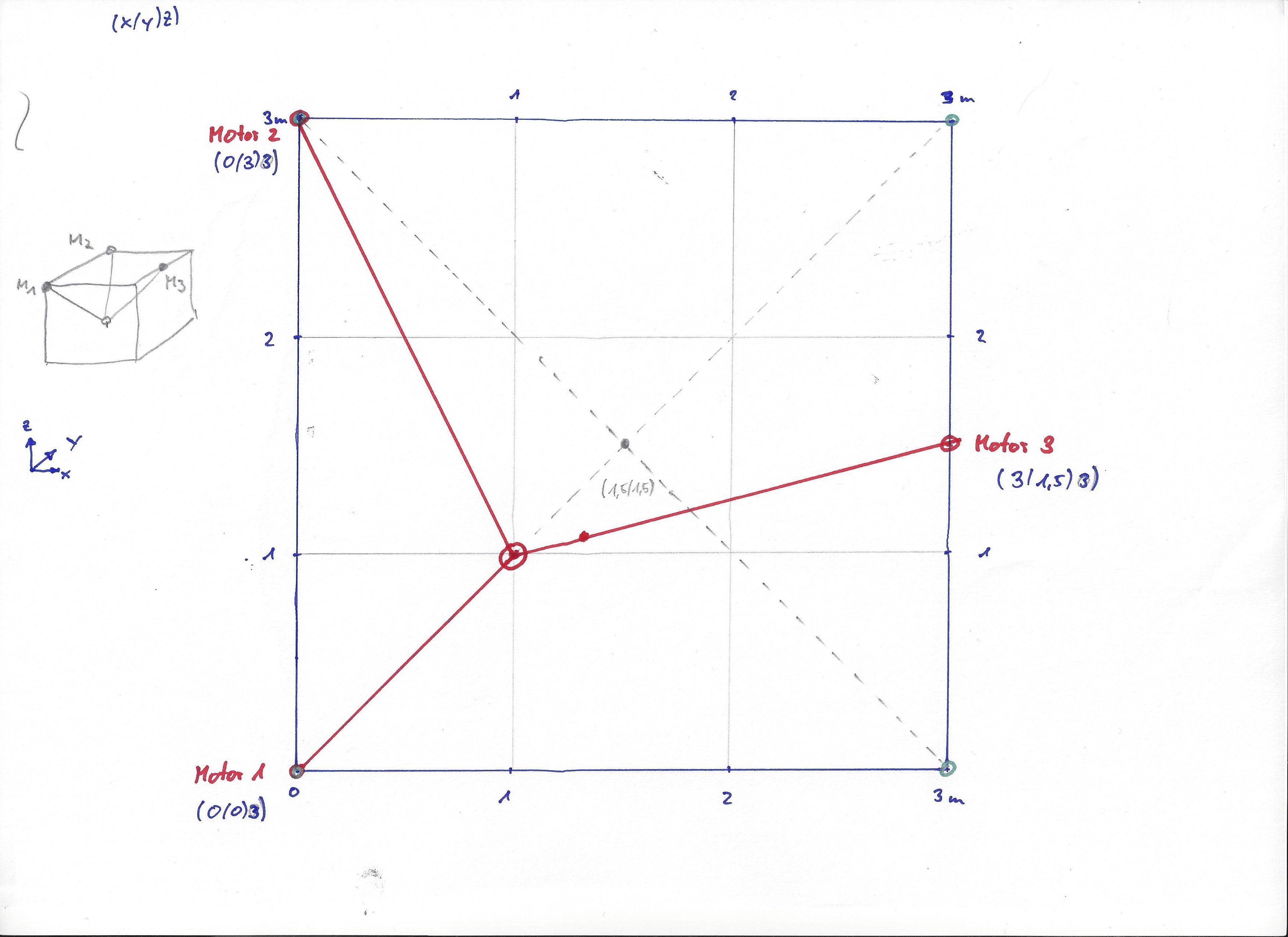

Seilgetriebener Parallelmanipulator.jpg
 Beschreibung:
Hier noch ein Bild zum besseren Verständnis :-)

Download
 Dateiname:  Seilgetriebener Parallelmanipulator.jpg
 Dateigröße:  598.23 KB
 Heruntergeladen:  655 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.492
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 29.08.2015, 08:39     Titel:
  Antworten mit Zitat
Hallo,

wie bereits im anderen Beitrag geschrieben:

Wenn ich das richtig verstehe, brauchst du nur den Abstand des Schnittpunkts zu den Mittelpunkten, also
Code:
norm(K1-S)
norm(K2-S)
norm(K3-S)


Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Mechatroniker-Sepp
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 29.08.15
Wohnort: Stuttgart
Version: ---
     Beitrag Verfasst am: 14.09.2015, 10:52     Titel:
  Antworten mit Zitat
Vielen Dank Harald! Smile

Das ist eigentlich wirklich das was ich brauche ja! Smile

Nun muss ich eigentlich nur ein Programm schreiben, welches mir in Abhängigkeit der Koordinaten des Schnittpunktes, automatisch die jeweiligen Seillängen ausgibt...

Sprich damit ich das ganze in eine Steuerung mit einbauen kann...

Hättest du da vllt. einen Lösungsvorschlag, wie man das ganze umsetzten könnte? Also hauptsächlich die jeweiligen Radien bei gegebenen Schnittpunkt!

Ich bedanke mich schon mal!

Grüße Smile
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.492
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 14.09.2015, 14:03     Titel:
  Antworten mit Zitat
Hallo,

dazu würde es doch reichen, die genannten Befehle in eine Funktion zu packen?

Code:
function [l1, l2, l3] = ropeLengths(K1, K2, K3, S)
l1 = norm(K1-S);
l2 = norm(K2-S);
l3 = norm(K3-S);


Natürlich kann man K1 bis K3 auch fest verdrahten.

Grüße,
Harald
