Schnittpunkte Zuordnen



PAD

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.05.2008, 15:58     Titel: Schnittpunkte Zuordnen
  Antworten mit Zitat
Hallo,

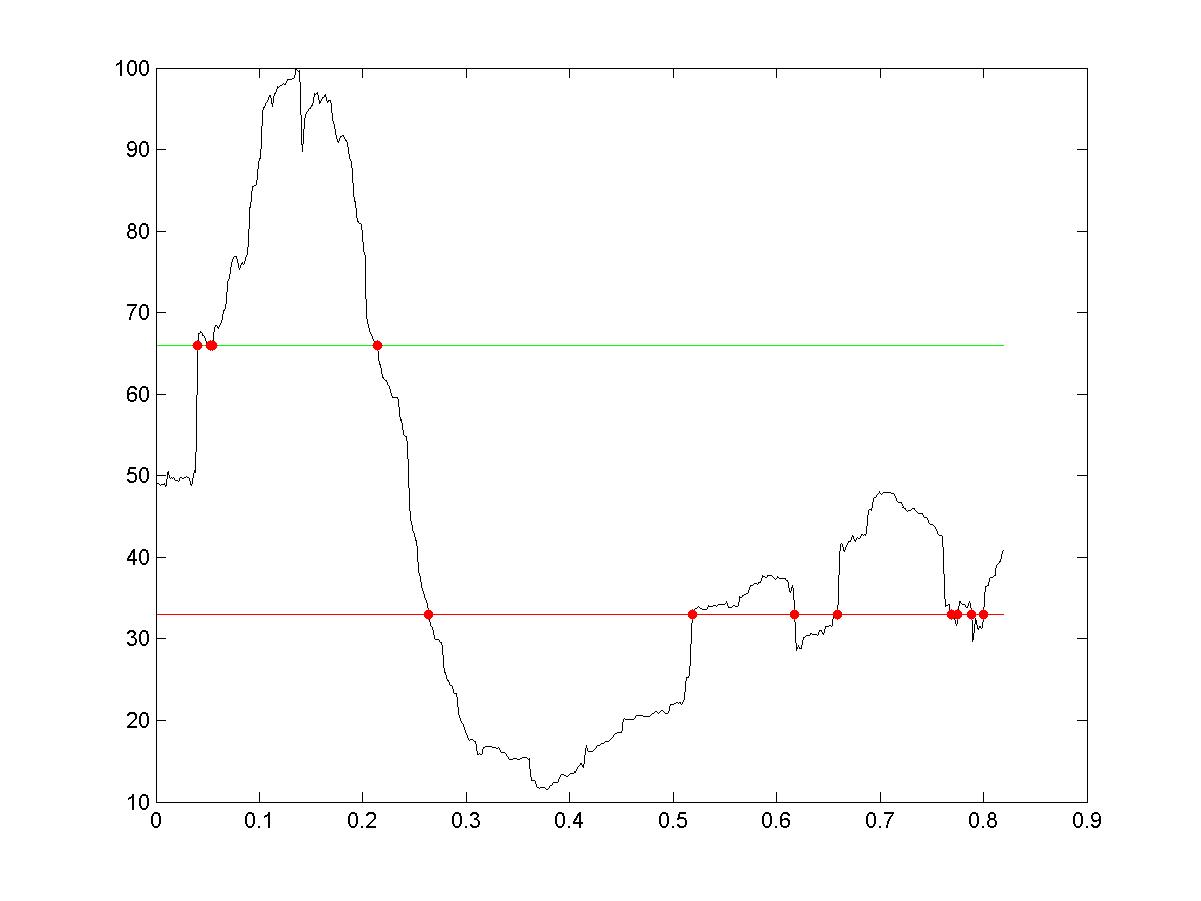

ich habe von einem Signal die Schnittpunkte bei 66% und bei 33% bestimmt (Siehe Abbilung). Ich bekomme mehre Schnittpunkte, ich brauche aber nur den nächst mögliche Punkte von 66% bis zum 33% und Umgekehrt. Da ich mehrere Signal habe die ihre Form änder, brauche ich ein Tipp, wie man den nächst möglichen Punkte zwischen den Schnittpunkten bei 66% bis 33% herraus findet.
Ich habe etwas geschrieben aber es klapt nicht so richtig.

Code:

l33=length(cut_sixdb);   % in cut_sixdb sind die Schnittpunkte definiet
l66=length(cut_twentydb);% in cut_twentydb sind die Schnittpunkte defini
[pos,wert] = max(X);
for i=1:l66
    if i==l66    %wenn i==l66 soll er aufhören, da es kein cut_twentydb(i+1) gibt %%
    elseif cut_twentydb(i)< wert && cut_twentydb(i+1) > wert
  Azu=cut_twentydb(i);
    end
end
%%%Von 100 bis 66
for i=1:l66
    if i==l66
    else cut_twentydb(i)< wert && cut_twentydb(i+1)> wert
  Bab=cut_twentydb(i+1);
    end
end


Wenn jemand mir ein Tipp geben könnte wäre super.

Edit: Code-Umgebung gesetzt. mfg nschlange

 Beschreibung:

Download
 Dateiname:  Schnittpunkte.jpg
 Dateigröße:  48 KB
 Heruntergeladen:  673 mal


nschlange
Ehrenmitglied

Ehrenmitglied



Beiträge: 1.320
Anmeldedatum: 06.09.07
Wohnort: NRW
Version: R2007b
     Beitrag Verfasst am: 15.05.2008, 16:43     Titel:
  Antworten mit Zitat
Hi,

kannst Du nochmal genauer beschreiben, welche Schnittpunkte Du brauchst und welche nicht. Vielleicht kannst Du das auch im Diagramm markieren.

Bitte benutze für Matlab-Code im Posting die Code-Umgebung, der Knopf oben in der Mitte. So wird der Code lesbarer und es gibt keine Probleme mit Sonderzeichen.
_________________

Viele Grüße
nschlange

"Chuck Norris ejakuliert fluessigen Stahl!"
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

PAD

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.05.2008, 17:12     Titel:
  Antworten mit Zitat
Danke für deine Anwort nschlange,

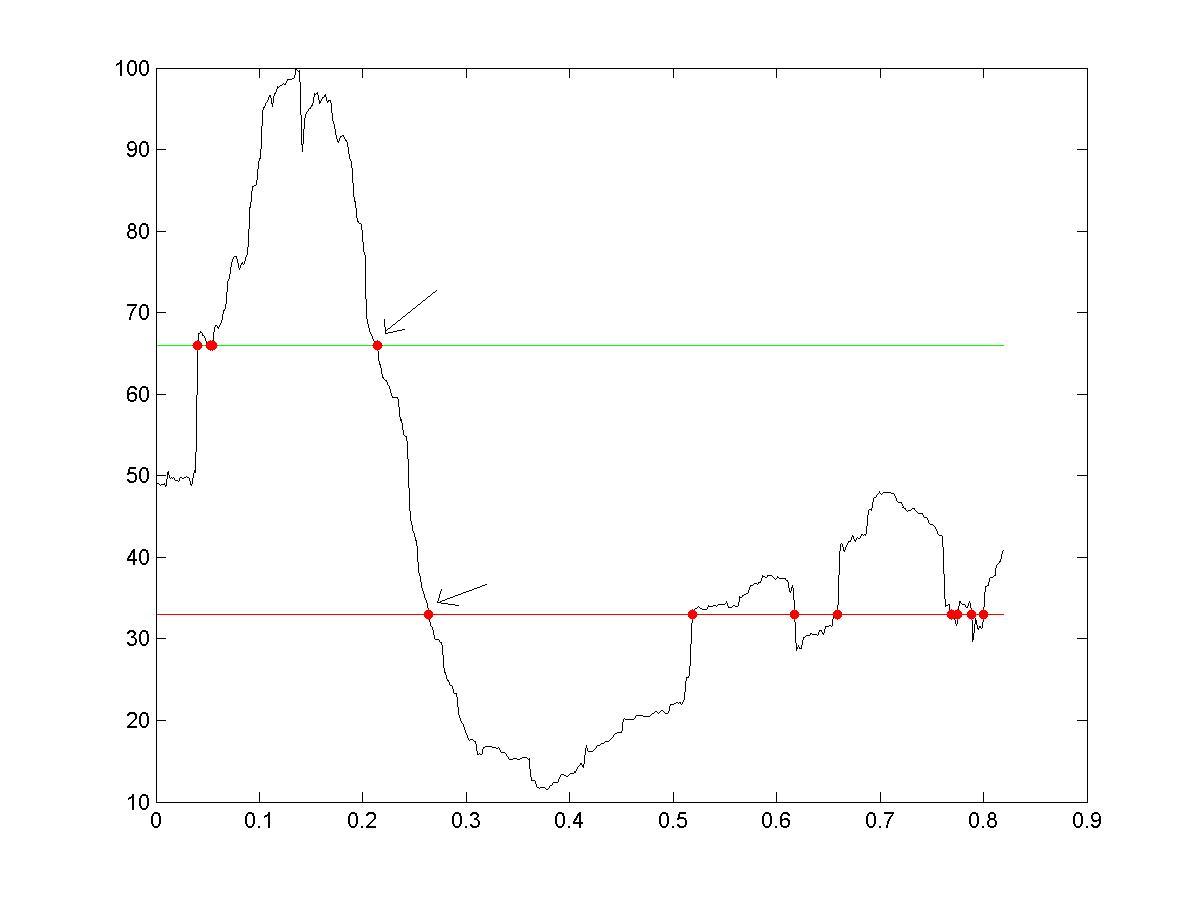

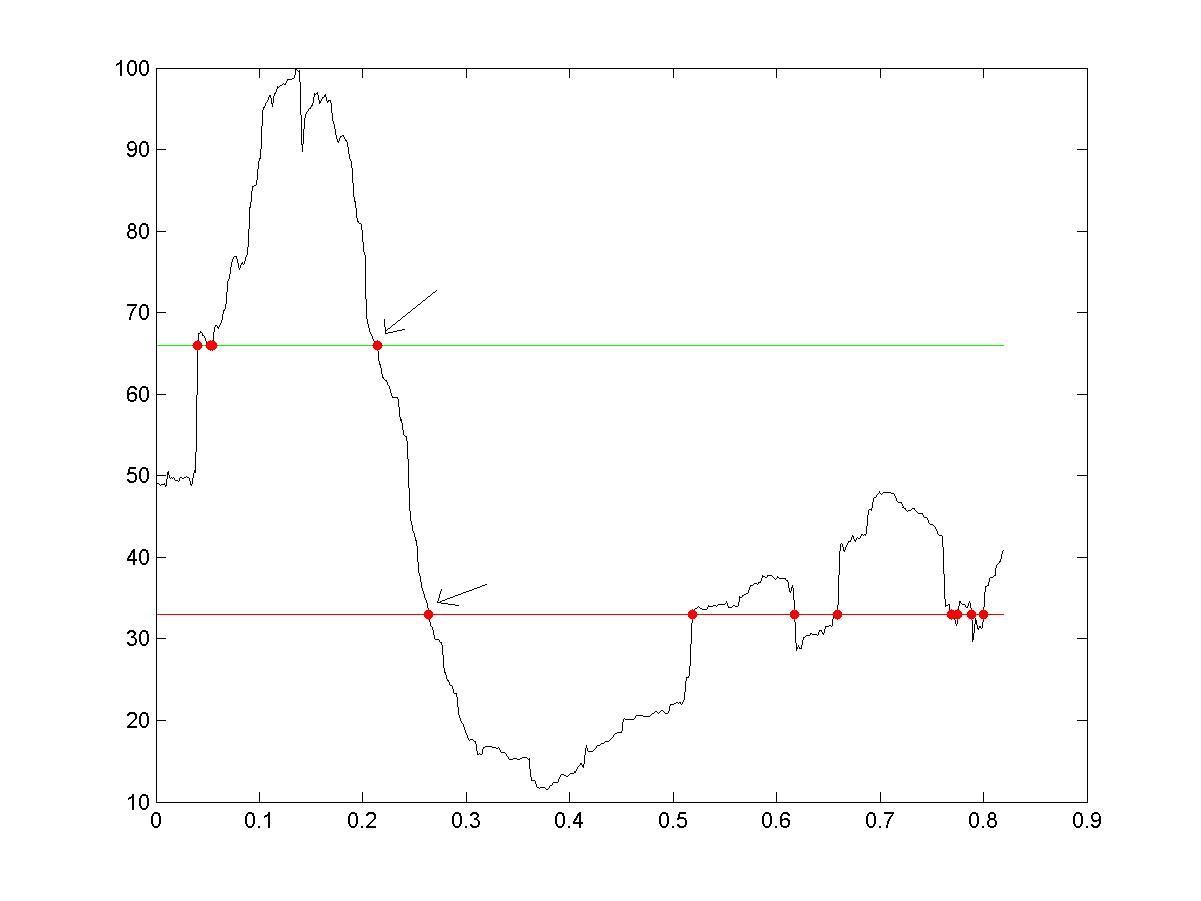

ich habe das Bild noch mal hochgeladen und die Schnittpunkte die brauche habe ich mit einem Pfeil makiert.
Zu sehen sind 3 Schnittpunkte auf der 66% Skala und mehre Schnittpunkte auf der 33% Skala.
Ich will das von den 3 Schnittpunkten auf 66% Skala, der am nähst liegender Schnittpunkt von 33% Skala angezeit wird. Also den Schnittpunkt das ganz nah an den Schnittpunkt von der 33% Skala ist.

 Beschreibung:

Download
 Dateiname:  Schnittpunkte.jpg
 Dateigröße:  48.95 KB
 Heruntergeladen:  592 mal

nschlange
Ehrenmitglied

Ehrenmitglied



Beiträge: 1.320
Anmeldedatum: 06.09.07
Wohnort: NRW
Version: R2007b
     Beitrag Verfasst am: 15.05.2008, 17:56     Titel:
  Antworten mit Zitat
Kannst Du vielleicht diese oder ähnliche Daten hochladen? Zum Probieren...
Oder wie kann ich mir so einen Verlauf erzeugen?
_________________

Viele Grüße
nschlange

"Chuck Norris ejakuliert fluessigen Stahl!"
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

PAD

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.05.2008, 18:18     Titel:
  Antworten mit Zitat
Hallo nschlange,

ich habe die m.file und die dazugehörige txt datein hochgeladen.
Die PAD1 ist das Hauptprogramm.
Danke für dein bemühen.

Platte2.txt
 Beschreibung:

Download
 Dateiname:  Platte2.txt
 Dateigröße:  79.58 KB
 Heruntergeladen:  731 mal
emg12.txt
 Beschreibung:

Download
 Dateiname:  emg12.txt
 Dateigröße:  57.85 KB
 Heruntergeladen:  925 mal
emg11.txt
 Beschreibung:

Download
 Dateiname:  emg11.txt
 Dateigröße:  57.35 KB
 Heruntergeladen:  1177 mal
PAD1.m
 Beschreibung:

Download
 Dateiname:  PAD1.m
 Dateigröße:  8.25 KB
 Heruntergeladen:  743 mal
e_smooth.m
 Beschreibung:

Download
 Dateiname:  e_smooth.m
 Dateigröße:  12.13 KB
 Heruntergeladen:  626 mal

nschlange
Ehrenmitglied

Ehrenmitglied



Beiträge: 1.320
Anmeldedatum: 06.09.07
Wohnort: NRW
Version: R2007b
     Beitrag Verfasst am: 15.05.2008, 19:15     Titel:
  Antworten mit Zitat
Kann es sein, dass cut_twentydb und cut_sixdb vertauscht sind?
Muss mir das nochmal genauer ansehen...
_________________

Viele Grüße
nschlange

"Chuck Norris ejakuliert fluessigen Stahl!"
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

nschlange
Ehrenmitglied

Ehrenmitglied



Beiträge: 1.320
Anmeldedatum: 06.09.07
Wohnort: NRW
Version: R2007b
     Beitrag Verfasst am: 15.05.2008, 20:13     Titel:
  Antworten mit Zitat
Hi,

ändere mal Dein PAD1.m ab Zeile 325 in das hier
Code:
sp6=[t1(cut_twentydb)' sixty(cut_twentydb)'];
sp3=[t1(cut_sixdb)' dreizig(cut_sixdb)'];

min_3=1;
min_6=1;
min_=Inf;
for i = 1:length(sp3)
    for j = 1:length(sp6)
        tmp=abs(sp3(i)-sp6(j));
        if tmp<min_
           min_3=i;
           min_6=j;
        end
        min_=tmp;
    end
end
figure,plot(t1,EMGaus_1,'k')
hold on
plot(t1,dreizig,'r')
plot(t1,sixty,'g')
plot(sp6(i,1),sp6(i,2),'r.','Markersize',15);
plot(sp3(i,1),sp3(i,2),'r.','Markersize',15);
sp3(i,:)=[];
sp6(i,:)=[];
plot(sp6(:,1),sp6(:,2),'ko');
plot(sp3(:,1),sp3(:,2),'ko');
saveas(gcf,'Schnittpunkte','jpg')

und guck, ob es passt.

Das sind nicht genau die Daten aus Deinem ersten Bild, oder?
_________________

Viele Grüße
nschlange

"Chuck Norris ejakuliert fluessigen Stahl!"
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

PAD

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.05.2008, 21:18     Titel:
  Antworten mit Zitat
Danke das du das Programm geschrieben hast, hat mich sehr gefreut.
Ich wollte fragen ist es möglich den nächst liegenden Schnittpunkt zu finden, wenn er nicht auf der gleichen Skala liegt.
Zum Beispiel :

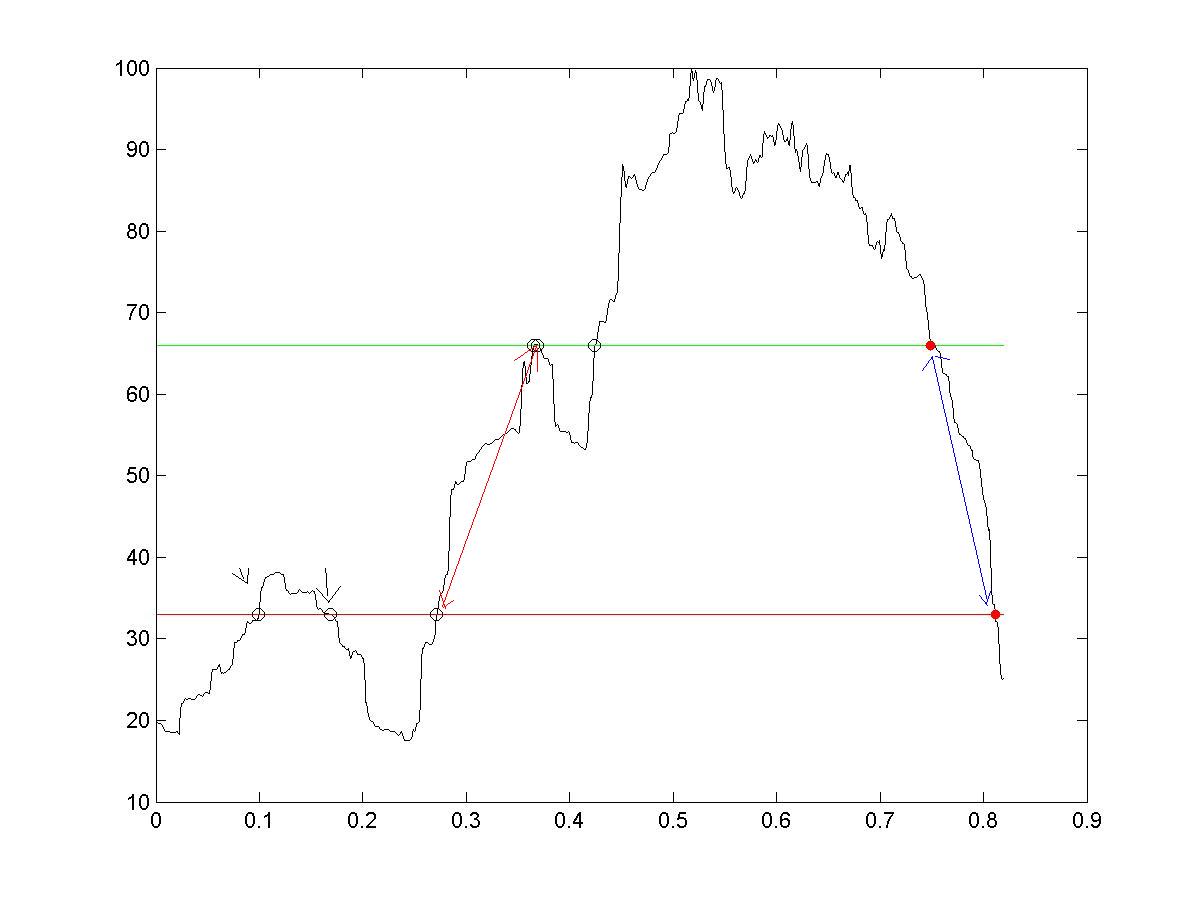

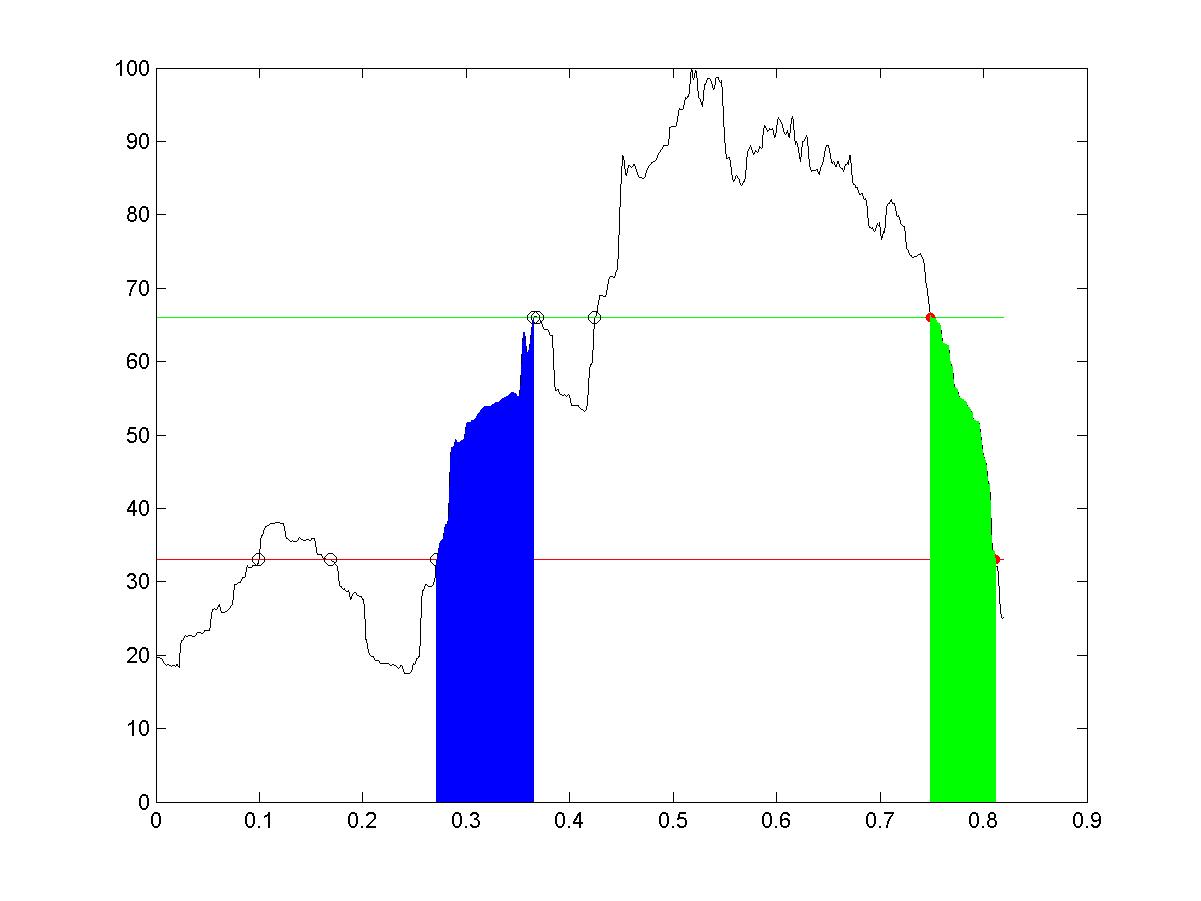

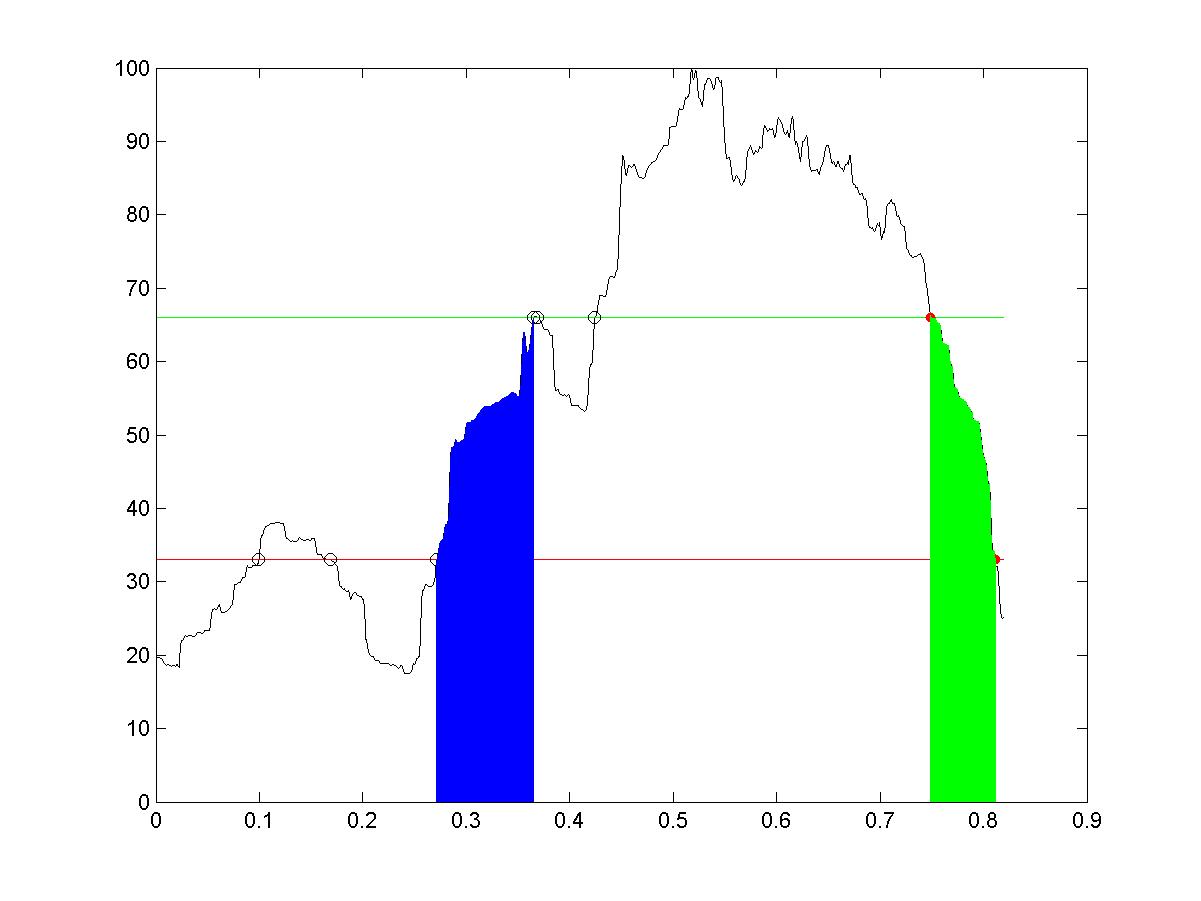

Bei sp6 liegt der erste Schnittpunkt nähe an den dritten Schnittpunkt von sp3 (siehe Bild Schnittpunkt1). Da ich sehr viele EMG daten habe, brauche ich ein programm das mir die nah liegenden Schnittpunkte sucht und sie wie in der Abbildung (siehe Bild Schnittpunkt)dargestellt. Und ich brauche die Zeit zwischen den beiden Punkten.

Die nah liegenden Schnittpunkten habe ich mit der Hand eingegeben, es wäre super wenn ein programm die nah liegenden Schnittpunkten selbst herraus findet.
Code:
for xx=cut_twentydb(end):cut_sixdb(end)
    %ui=X(xx)
    plot([t1(xx) t1(xx)],[0 X(xx)],'g')
end
hold on
for xx=cut_sixdb(3):cut_twentydb
    %ui=X(xx)
    plot([t1(xx) t1(xx)],[0 X(xx)])
    hold on
end

Wäre nett wenn du mir noch mal hilfst. Danke nschlange


 Beschreibung:

Download
 Dateiname:  Schnittpunkte.jpg
 Dateigröße:  52.23 KB
 Heruntergeladen:  573 mal
 Beschreibung:

Download
 Dateiname:  Schnittpunkte1.jpg
 Dateigröße:  52.4 KB
 Heruntergeladen:  600 mal

nschlange
Ehrenmitglied

Ehrenmitglied



Beiträge: 1.320
Anmeldedatum: 06.09.07
Wohnort: NRW
Version: R2007b
     Beitrag Verfasst am: 16.05.2008, 21:39     Titel:
  Antworten mit Zitat
Vielleicht kann man es so machen:

1. Zu jedem Schnittpunkt mit 66 db denjenigen Schnittpunkt mit 33 db finden, der kleinstes Delta x hat. Diese Kombinationen geeignet merken.
2. Jetzt zu jedem Schnittpunkt mit 33 db denjenigen Schnittpunkt mit 66 db finden, der kleinstes Delta x hat. Diese Kombinationen auch geeignet merken.
3. Hat man eine Kombination von Schnittpunkten in beiden Schritten gefunden sind dies die Schnittpunkte, die Du suchst, oder?
_________________

Viele Grüße
nschlange

"Chuck Norris ejakuliert fluessigen Stahl!"
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden
