Scilab: Winkel der Achsenbeschriftung |
|
| MarcoG |
Forum-Anfänger
|
 |
Beiträge: 14
|
|
|
|
Anmeldedatum: 11.04.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 11.12.2014, 16:27
Titel: Scilab: Winkel der Achsenbeschriftung
|
 |
Hallo,
ich habe eine Figure in Scilab erzeugt. Dabei habe ich mit
die Beschriftung geändert. Ich will keine Zahlen sondern habe manuell Positionsbezeichnungen ein gefügt. Leider sind die sehr lang. Deshalb würde ich die Beschriftung gerne um einen gewissen Winkel drehen damit sie sich nicht überschneiden, ich aber dennoch ausreichend groß schreiben kann.
Ist das möglich?
Danke,
Marco
|
|
|
|
|
|
| Rainbo |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 14.12.2014, 00:22
Titel:
|
|
Hallo Marco,
vermutlich hast Du schon in der Hilfe nach "axes properties" gesucht.
Ist das hier (aus der Hilfe):
x_ticks, y_ticks, z_ticks:
Each of these properties is a tlist of type "ticks" with 2 fields named "locations" and "labels": tlist(["ticks", "locations", "labels"], Locations, Labels) where
Locations
nicht hilfreich? Ich habe es nicht probiert.
Evtl. mal nach Datatip schauen. Vieleicht hilft Dir das.
Viele Grüße
Rainbow
|
|
|
|
| MarcoG |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 14
|
|
|
|
Anmeldedatum: 11.04.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.12.2014, 08:00
Titel:
|
|
Danke für den Hinweis. Den Befehl "tlist" kannte ich noch nicht. Ich arbeite für den Abbildungen mit
Mit location kann ich die Position der Beschriftung (z.B.: die Beschriftung von 1.0 auf 0.9 verschieben), nicht aber den Winkel bestimmen.

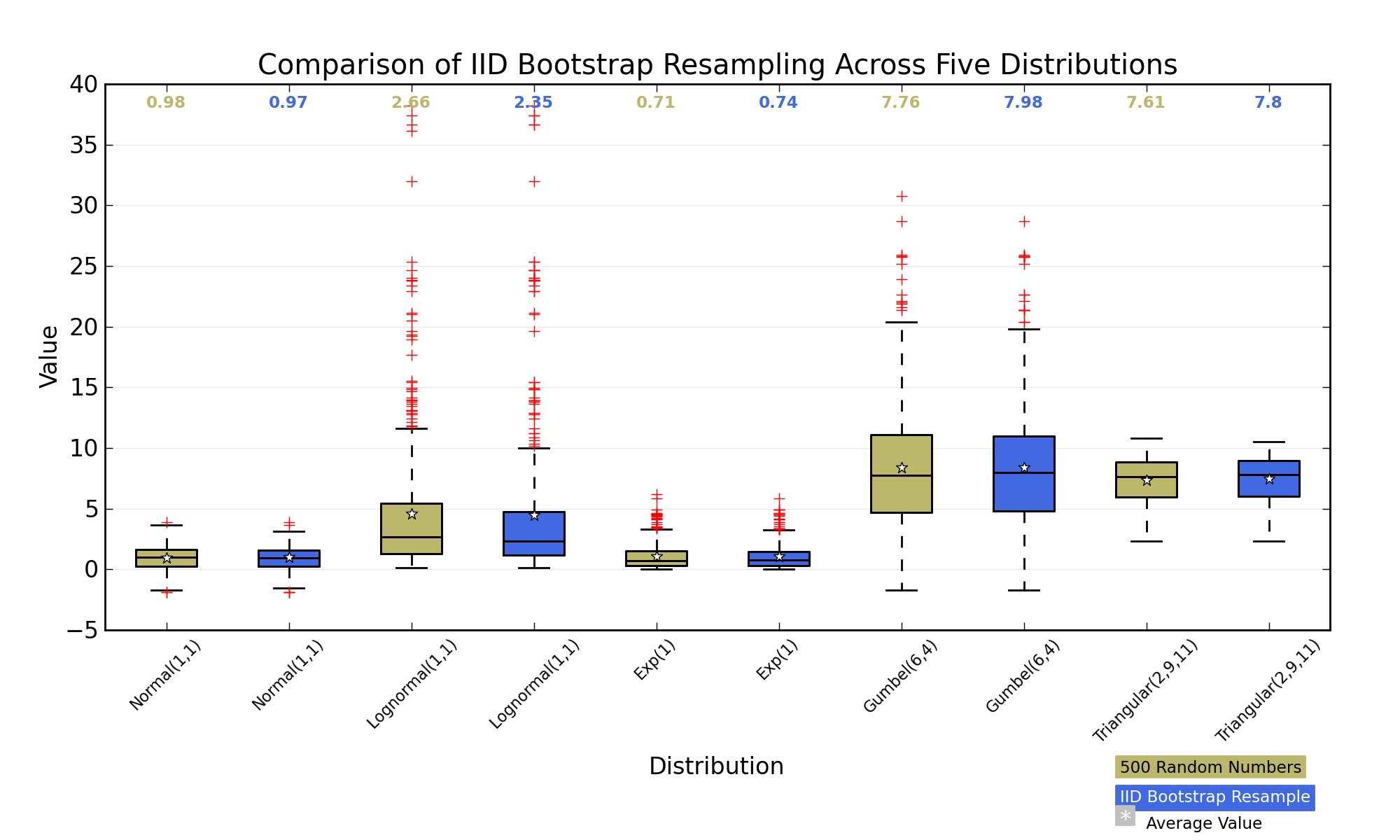

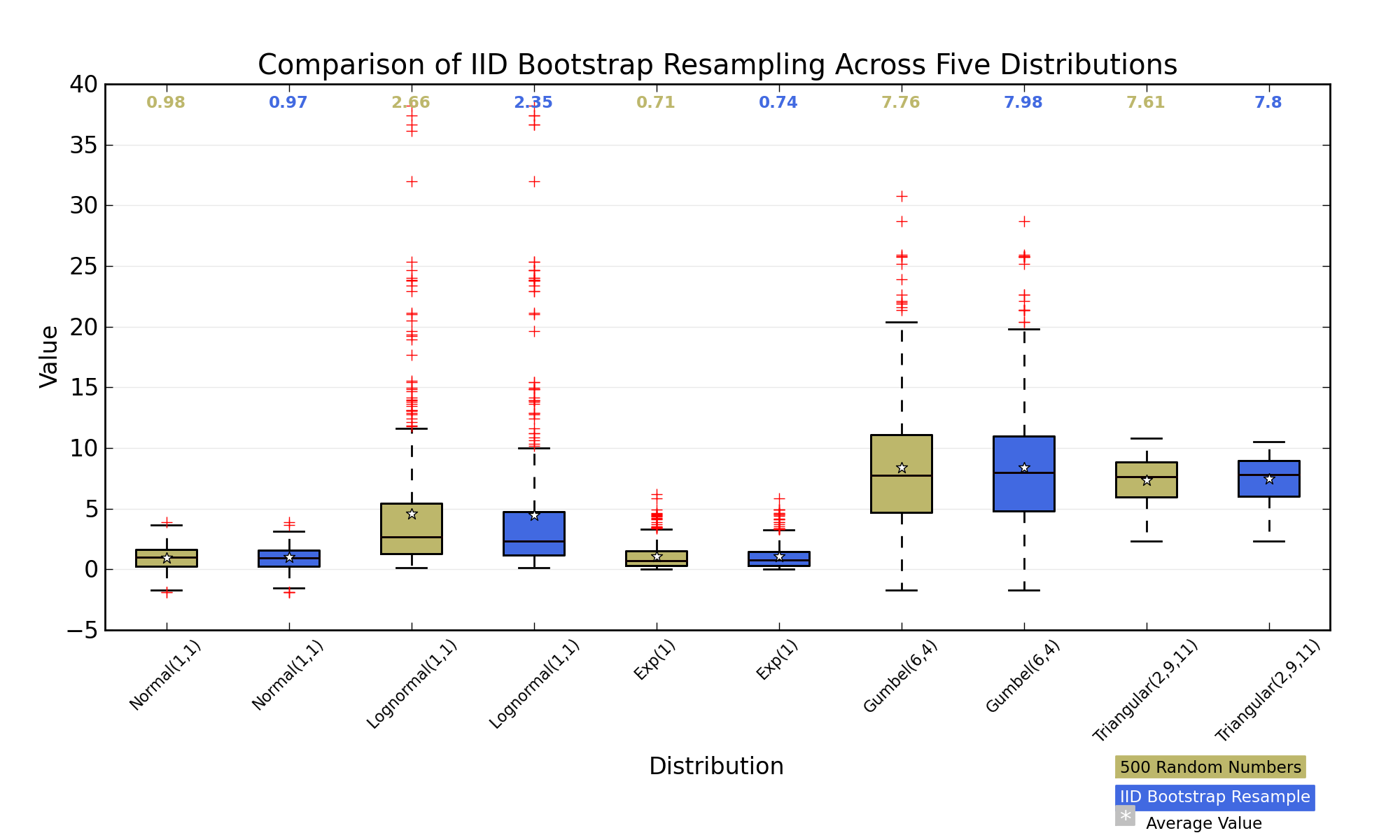

Mein Wunsch wäre ein Winkel wie in dem Beispeil im Anhang. Den Boxplot und die Beschriftung bekomme ich hin es fehlt nur der Winkel ...
| Beschreibung: |
| (Quelle: http://i.stack.imgur.com/I2acK.png) |
|
Download |
| Dateiname: |
X-Beschriftung.png |
| Dateigröße: |
93.8 KB |
| Heruntergeladen: |
650 mal |
|
|
|
|
| Rainbo |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.12.2014, 22:46
Titel:
|
|
Hallo Marco,
nach hartnäckigem googeln hab' ich was gefunden, was Dir vielleicht hilft. Man kann über den "Umweg" von LaTex-Kommandos das Tick-Label drehen.
Beispiel:
plot2d()
a=gca();
a.x_ticks.labels(2)="$\rotatebox{60}{Tilted label}$"
von hier: https://groups.google.com/forum/#!topic/comp.soft-sys.math.scilab/0ckxo68OAGw
nach hier: http://bugzilla.scilab.org/show_bug.cgi?id=6210
Da steht unten das Beispiel.
Evtl. ist es ja das was Du vorhast.
Viele Grüße
Rainbow
|
|
|
|
| MarcoG |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 14
|
|
|
|
Anmeldedatum: 11.04.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 16.12.2014, 07:34
Titel:
|
|
Hallo Rainbow,
vielen Dank für den Hinweis. Das ist echt ein genialer Workaround. Die Latex Beschriftung nutze ich regelmäßig aber auf die Idee bin ich nicht gekommen.
Danke,
Marco
|
|
|
|
|
|
|
