Verfasst am: 29.08.2008, 11:44 Titel: Scope aus Simulink in GUI einbinden!

Hallo MatLab-Gemeinde,

ich stehe zur Zeit vor eine Problem, bei dem ich keinen Ansatz habe. Ich möchte über eine GUI, besser gesagt über einen push button ein Simulation eines Simulinkmodells starten:

Code:

sim('Dateiname');

Funktion ohne Link?

soweit so gut. Nun möchte ich aber in einem Fenster in der GUI die Auswertung des Scopes, welches sich im Simulinkmodell befindet, in der GUI-Oberfläche anzeigen lassen!
Wäre über jeden Tipp sehr dankbar!

Gruß Dave

Tim

Forum-Century


	Beiträge: 140

	Anmeldedatum: 03.11.07

	Wohnort: Stuttgart

	Version: 2011b+aktuellstes Release

Verfasst am: 29.08.2008, 12:07 Titel:

Ich würde eher die Simulationsdaten via ToWorkspace-Block "ausgeben" und diese dann in der GUI plotten. Sooo toll sind die SL-Scopes nun auch wieder nicht Wink

Dave86

Themenstarter

Forum-Century


	Beiträge: 113

	Anmeldedatum: 31.07.08

	Wohnort: ---

	Version: ---

Verfasst am: 29.08.2008, 12:36 Titel:

Hallo Tim,

danke für den Tipp! Aber irgendwie funktioniert es nicht so, wie es funltionieren sollte.
Wenn ich an der entsprechenden Stelle in meinem Simulinkmodell den Block "To Workspace" einfüge und über den Befehl

Code:

sim('Dateiname');

Funktion ohne Link?

starte, übeträgt er mir nicht die Werte ins Workspace, obwohl ich im Block "To Workspace" unter "Save Format" "Array" eingestellt habe.
Lasse ich aber mein Modell unmittelbar über Simulink laufen, so werden meine Amplituden- und Zeitwerte ins Workspace übertragen! So und nu? Ists sGschrei groß! Very Happy

Woran könnte das liegen? Was mache ich falsch?

Tim

Forum-Century


	Beiträge: 140

	Anmeldedatum: 03.11.07

	Wohnort: Stuttgart

	Version: 2011b+aktuellstes Release

Verfasst am: 29.08.2008, 14:22 Titel:

Das kann ich nicht nachvollziehen. Ich mache das eigentlich immer so. Gibt es irgendwelche Fehler/Warnungen?

Dave86

Themenstarter

Forum-Century


	Beiträge: 113

	Anmeldedatum: 31.07.08

	Wohnort: ---

	Version: ---

Verfasst am: 08.09.2008, 08:13 Titel:

Hallo Tim,

ich bekomme keine Fehlermeldung nur die Meldung:

Code:

Warning: The model 'blubb' does not have continuous states, hence using the solver 'VariableStepDiscrete' instead of
solver 'ode45'. You can disable this diagnostic by explicitly specifying a discrete solver in the solver tab of the
Configuration Parameters dialog, or setting 'Automatic solver parameter selection' diagnostic to 'none' in the
Diagnostics tab of the Configuration Parameters dialog.
> In Simulink_starten>pushbutton1_Callback at 78
In gui_mainfcn at 96
In Simulink_starten at 42
Warning: Using a default value of 0.04 for maximum step size. The simulation step size will be equal to or less than
this value. You can disable this diagnostic by setting 'Automatic solver parameter selection' diagnostic to 'none' in
the Diagnostics page of the configuration parameters dialog.
> In Simulink_starten>pushbutton1_Callback at 78
In gui_mainfcn at 96
In Simulink_starten at 42

Funktion ohne Link?

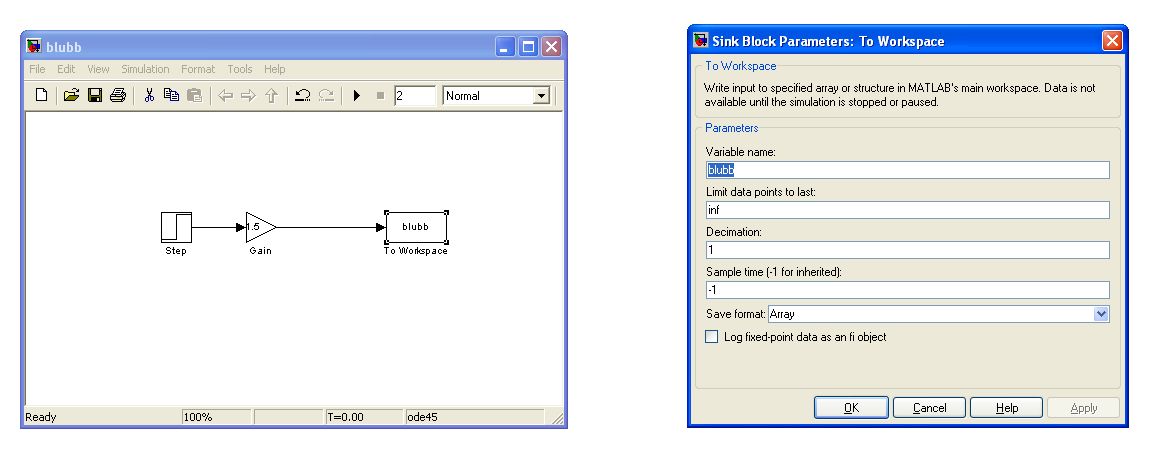

Im Folgenden poste ich mal alles, wie ich es in MatLab eingegeben habe und wie mein Simulinkmodell aussieht. Vielleicht findet jemand den "Denkfehler", wieso es nicht geht! Mein Modell kann dem Anhang entnommen werden.
Um das Modell zu starten, habe ich folgenden Code:

Code:

% --- Executes on button press in pushbutton1.
function pushbutton1_Callback(hObject, eventdata, handles)
sim('C:\Dokumente und Einstellungen\Chef\Desktop\blubb.mdl');
% hObject handle to pushbutton1 (see GCBO)
% eventdata reserved - to be defined in a future version of MATLAB
% handles structure with handles and user data (see GUIDATA)

Funktion ohne Link?

Das Problem ist, wie bereits geschildert, dass ich trotz meines "To Workspace" Blockes keine Rückgabe von Parametern im Workspacefenster in MatLab bekomme! Wieso nicht? Crying or Very sad


Beschreibung:

Download

Dateiname:


Dateigröße:

55.7 KB

Heruntergeladen:

933 mal

Dave86

Themenstarter

Forum-Century


	Beiträge: 113

	Anmeldedatum: 31.07.08

	Wohnort: ---

	Version: ---

Verfasst am: 08.09.2008, 09:13 Titel:

Hallo zusammen,

ich habs jetzt irgendwie gelöst bekommen! Eigentlich total simple, stand jedoch aufm Schlauch.
Meine Lösung:

Code:

function pushbutton1_Callback(hObject, eventdata, handles)
sim('C:\Dokumente und Einstellungen\Chef\Desktop\blubb.mdl');
assignin('base','a',blubb.signals.values)
assignin('base','b',blubb.time)
plot(blubb.time,blubb.signals.values)
% hObject handle to pushbutton1 (see GCBO)
% eventdata reserved - to be defined in a future version of MATLAB
% handles structure with handles and user data (see GUIDATA)

Funktion ohne Link?

Gruß

Dave
