Scope verändert das Resultat |
|
| dahax |
Forum-Newbie
|
 |
Beiträge: 3
|
|
|
|
Anmeldedatum: 10.03.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 10.03.2015, 17:23
Titel: Scope verändert das Resultat
|
 |
Hallo,
ich stehe vor folgendem Problem und kann mir nicht erklären, wodurch es ausgelöst wird:
Ich habe zwei Signale, die ich auf einem gemeinsamen Scope anzeigen lasse:
Verbinde ich nur ein Signal mit dem Scope, wird mir der richtige Wert dieses Signals angezeigt.
Sind beide Signale mit dem Scope verbunden, wird der Wert einer dieser beiden Signale verändert, d.h. es entspricht nicht mehr dem vorher beobachteten Signal.
Obwohl beide Signale miteinander in einer Beziehung stehen, nehme ich an (ohne groß die Einzelheiten meines Modells darzulegen) , dass sich der Wert nicht allein dadurch verändern sollte, indem ich das Signal mit dem Scope verbinde und anzeigen lasse?!
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.492
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 10.03.2015, 21:22
Titel:
|
|
Hallo,
bitte ein Beispielmodell zur Verfügung stellen, in dem das Problem auftritt.
Grüße,
Harald
|
|
|
|
| dahax |
Themenstarter
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 10.03.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 11.03.2015, 09:54
Titel:
|
|
Hallo Harald,
vielen Dank für dein Interesse.
Ich nutze in meinem Modell zusätzliche externe Bibliotheken, gibt es da einen einfachen Weg, das Modell hochzuladen, ohne alle Scripts und extern in den Workspace geladene Dateien zusammensuchen zu müssen?
Mir ist ein ähnliches Phänomen in einem anderen Modell passiert:
Damals haben Blöcke die mit nichts verbunden waren das Ergebnis der Simulation beeinflusst.
Das Problem mit dem Scope scheint mir jetzt ähnlicher Natur zu sein.

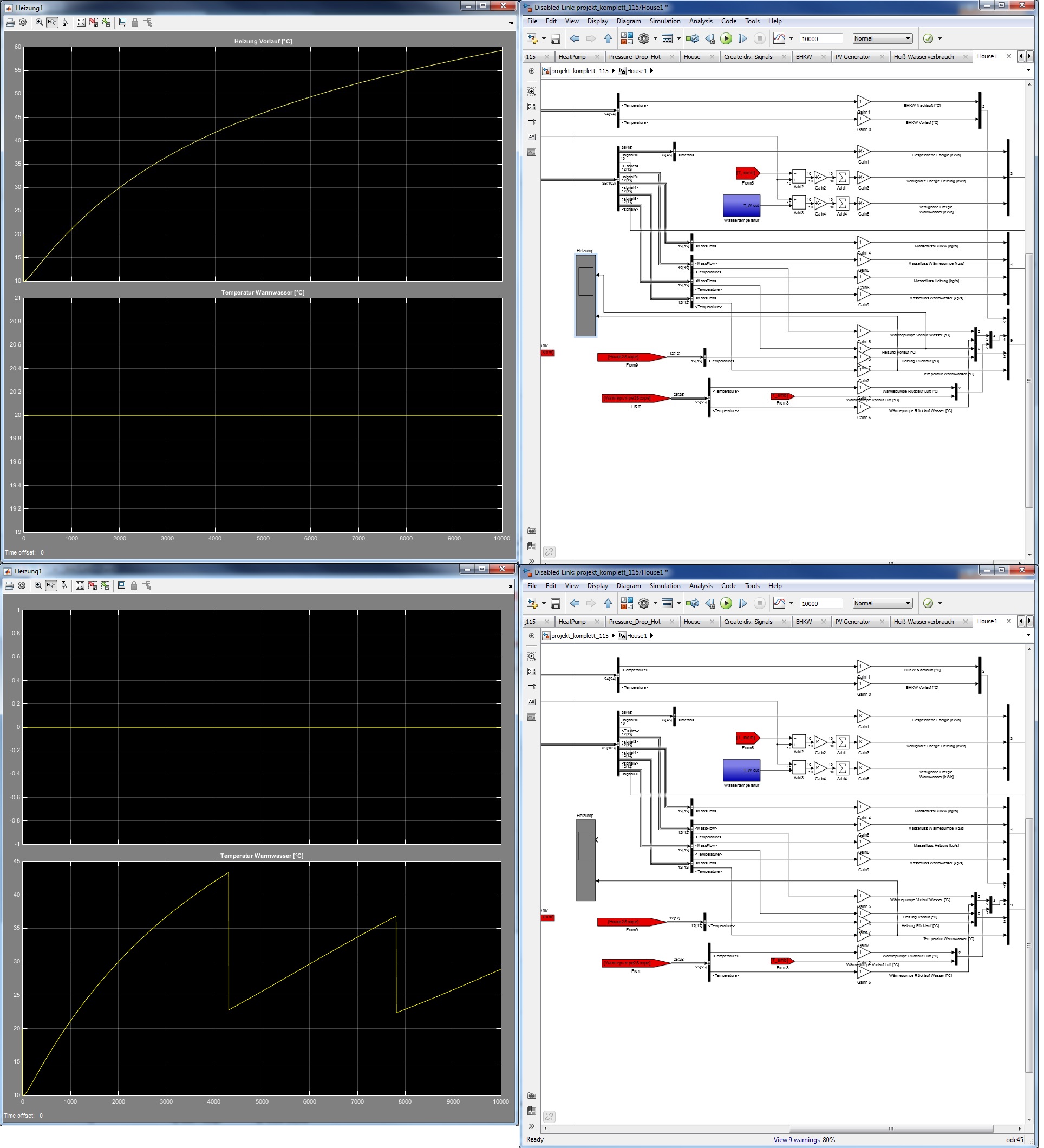

Vorerst habe ich noch zwei Screenshot angehängt, die mein Problem zeigen.
| Beschreibung: |
| jeweils links das Scope Ergebnis, rechts daneben das Simulink Modell |
|
Download |
| Dateiname: |
MATLAB1.jpg |
| Dateigröße: |
638.37 KB |
| Heruntergeladen: |
473 mal |
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 11.03.2015, 10:16
Titel:
|
|
Ich habe mal vor vielen Jahren so eine Thematik gehabt. Ein Automobil OEM konnte das in seiner Umgebung reproduzieren, MathWorks aber nicht.
Letztendlich lag es an einer C-MEX S-Function die fehlerhaft geschrieben war und es zu Speicherüberschreibungen kam. Es viel deshalb bei Scopes auf (falsche Ergebnisse, aber auch Crashes), weil die halt sehr viel Speicher belgegen können und damit die Wahrscheinlichkeit sich erhöht, dass was schief läuft.
Andreas
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 11.03.2015, 10:27
Titel:
|
|
Zusatz: Ich nehme an die genannten "externen Bibliotheken" sind als C MEX S-Functions implementiert. Das gilt es zu prüfen. Diese dann Schritt für Schritt entfernen bis eine davon vermutlich das Problem zeigt und die Autoren kontaktieren. Falls es ein professionelles MathWorks Drittanbieterprodukt ist, bittte mich per PN informieren.
Andreas
|
|
|
|
| dahax |
Themenstarter
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 10.03.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 11.03.2015, 11:03
Titel:
|
|
Zwar ist mir die Ursache immer noch nicht ganz klar, aber der Auslöser
Habe das fehlerhafte Script entfernt, jetzt bekomme ich die erwarteten Werte.
Vielen Dank für eure Hilfe!
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 11.03.2015, 14:32
Titel:
|
|
Wenn das so schnell ging - war den das fehlerhafte Skript überflüssig?
Und Skript==MATLAB Code?
Andreas
|
|
|
|
|
|
|
