Titel: Sensorsignal mit CAN in Simulink senden und empfangen
|
 |
Hallo,
ich arbeite mit der Vehicle Network Toolbox von Mathworks um ein CAN-Bus zu simulieren. Das Standardbeispiel wie auf der Hompage beschrieben funktioniert wunderbarhttp://www.mathworks.de/de/help/vnt.....tion-simulink-models.html.

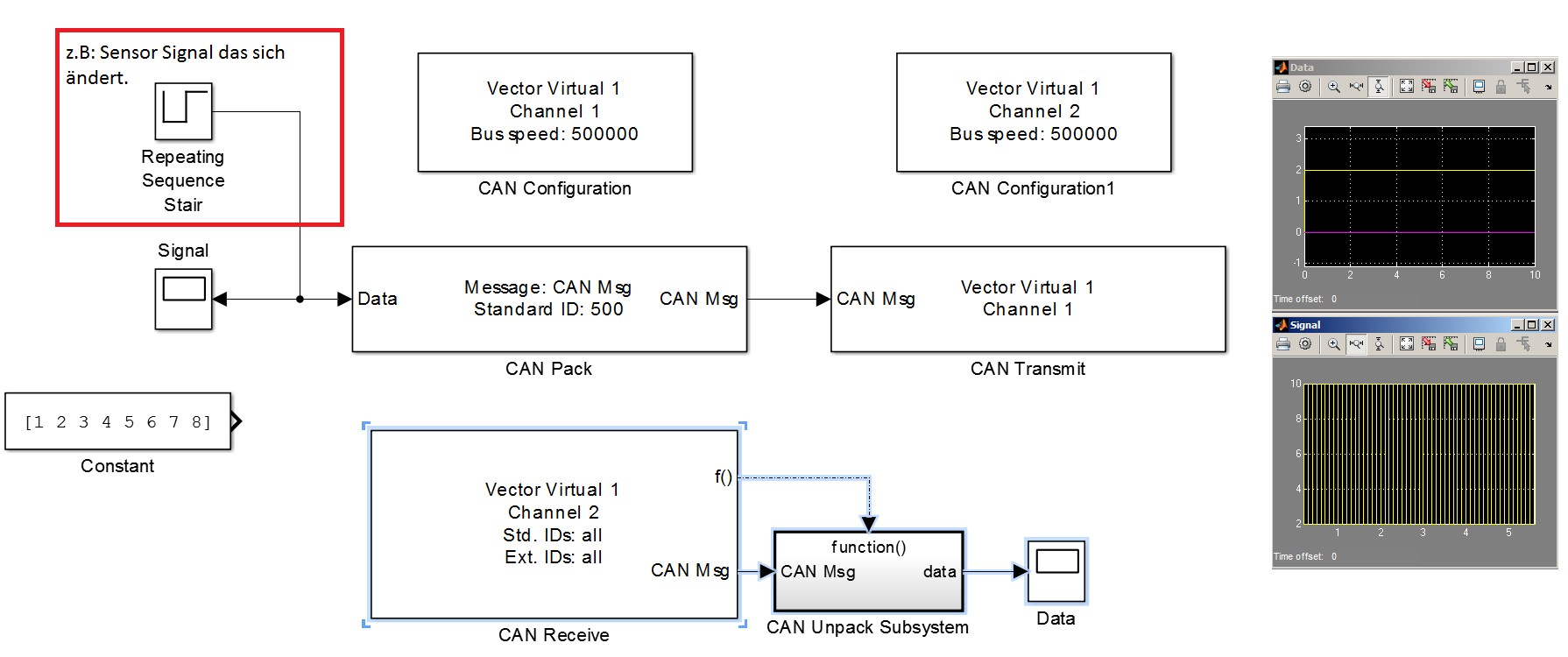

Ich möchte jedoch keine Konstante Werte verschicken, sondern z.B. ein Signal eines Sensors verschicken. Für die Werte des Sensors habe ich einen Stairfunktion (Werte [2 10] ) eingebaut. Jedoch kommt beim Unpack des CAN-Baustein, wenn ich es mir mit dem scope anschaue, nicht das raus was ich möchte. Im angefügten Bild ist das Ergebnis und der aufbau des simulink modells. Die Einstellungen sind die gleichen wie in dem Standardbeispiel, siehe link.
Ich hoffe jemand kennt das Problem und kann mir helfen. Bin für jede Hilfe dankbar.
| Beschreibung: |
|
Download |
| Dateiname: |
CAN_Simulink.png |
| Dateigröße: |
64.84 KB |
| Heruntergeladen: |
593 mal |
|
|
|
|
|
|
| mtkly |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 18.06.2014, 10:09
Titel: Standard stimmt auch nicht
|
|

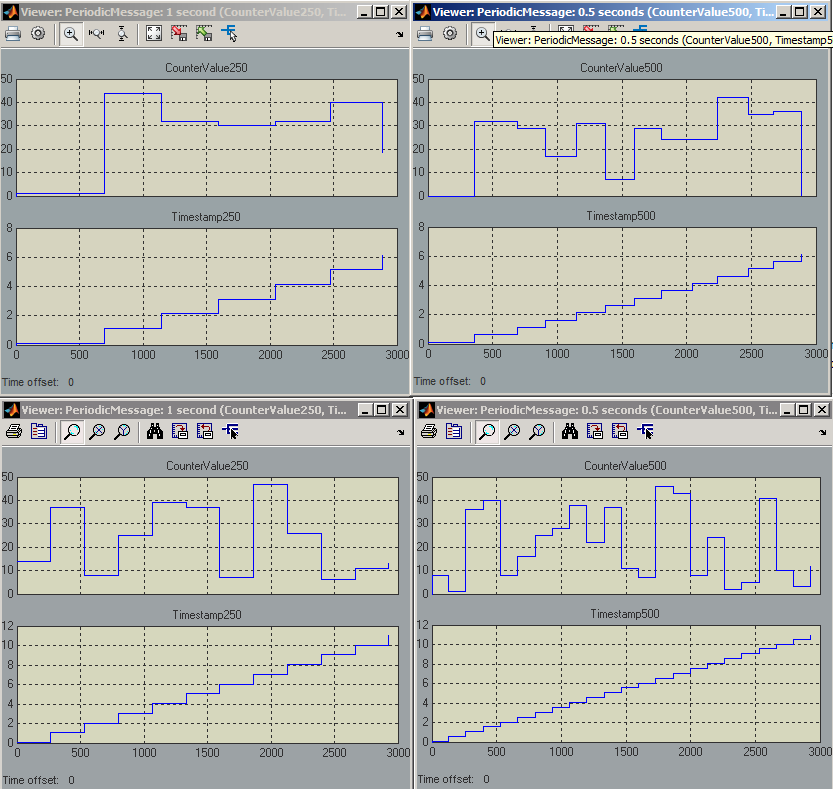

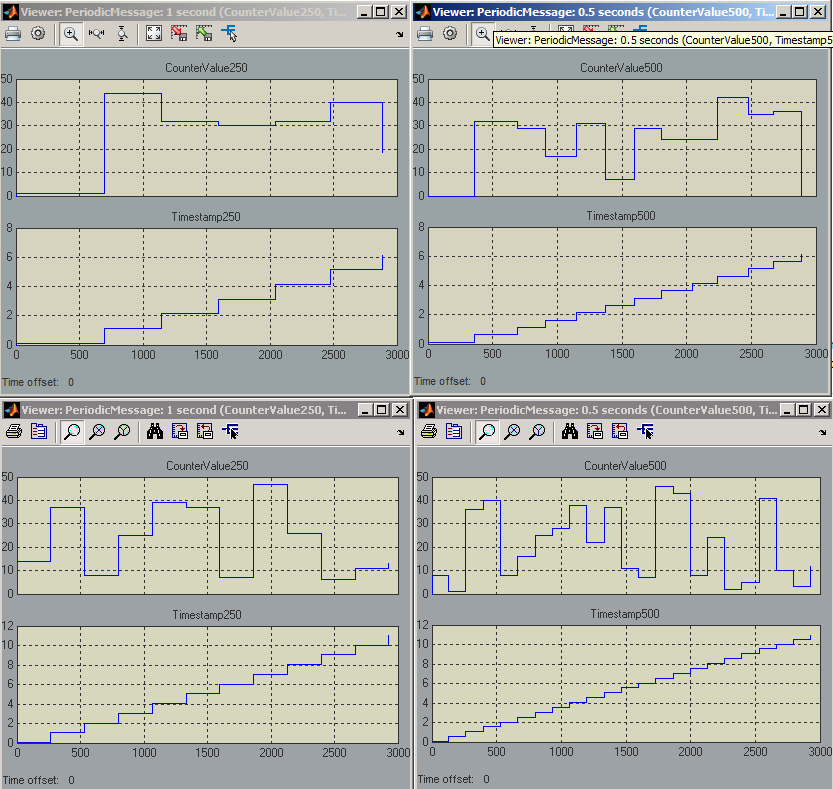

Habe gerade auch bemerkt, dass das vorgefertigte Standardbeispiel von Mathworks auch total falsche Ergebnisse bringt. Wie ist das möglich? Falscher Cancase evtl. Verwende von Vector den CANcase XL.
Ergebnis sollte so wie unten aussehen. Mein ergebnis ist oben. siehe bild.
Zum Aufruf des vorgefertigten Modell demoVNTSL_CANCommunication
im Command Window eingeben.
