Serial Receive - Header - Syntax? |
|
| Droidxy |
Forum-Newbie
|
 |
Beiträge: 3
|
|
|
|
Anmeldedatum: 11.12.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 11.12.2013, 16:14
Titel: Serial Receive - Header - Syntax?
|
 |
Hallo!
folgendes Problem:
ich lese über den Serial Receive Block einen Datenstream aus.
Jeder Frame hat 56byte, davon sind die ersten beiden Byte der

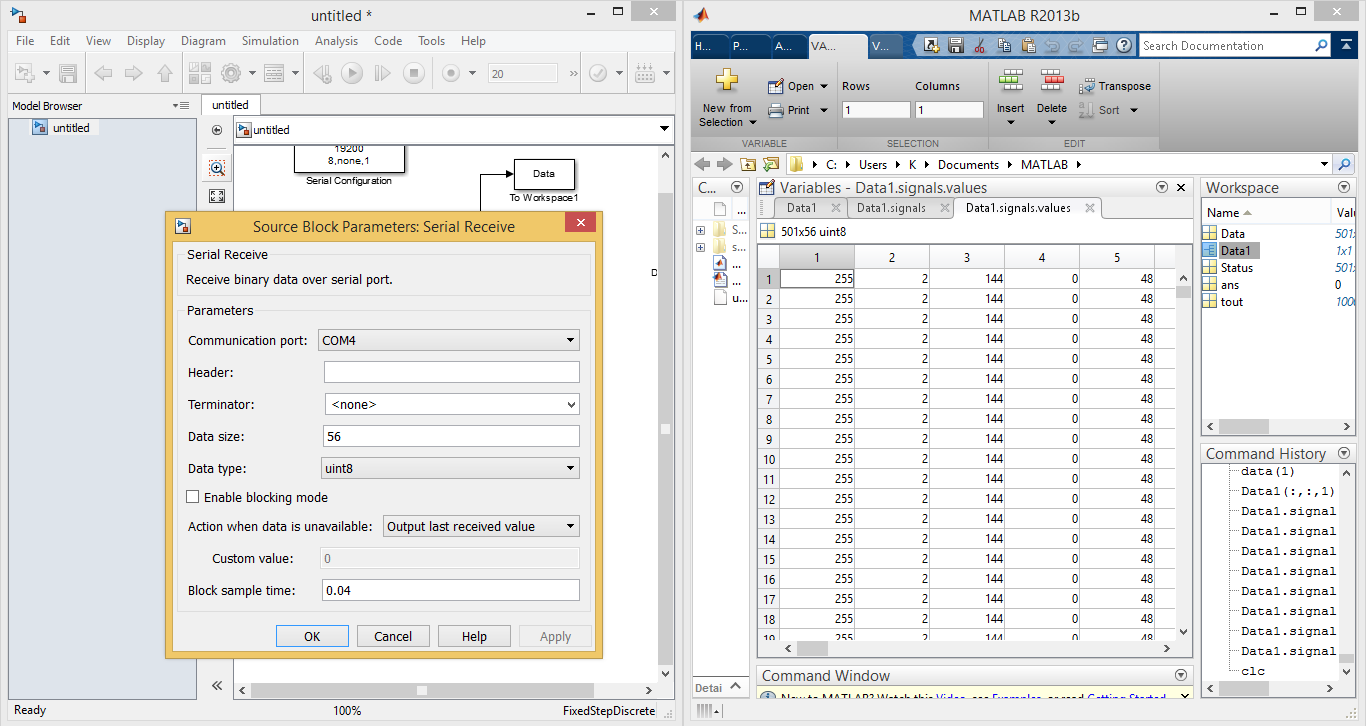

Header (255 2), Enden tut das ganze immer mit einem Byte (3). Auf dem Anhgehängten Bild kann man die Ausgelesenen Daten und die Eingestellten Parameter sehen.
Wenn ich Beispielsweise 255 für den Header eintrage bekomme ich nur Nullen ausgelesen. Weiß jemand wie man den Block richtig Konfiguriert?
Danke!
| Beschreibung: |
|
Download |
| Dateiname: |
Simulink.png |
| Dateigröße: |
109.25 KB |
| Heruntergeladen: |
726 mal |
|
|
|
|
|
|
| knilumis_baltaM |
Forum-Century
|
|
Beiträge: 241
|
|
|
|
Anmeldedatum: 20.04.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 12.12.2013, 08:50
Titel:
|
|
|
Musst du nicht bei Header das ASCII Zeichen eintragen? Also zum Beispiel 'S' (für Start) und er würde dann schauen wann die Zahl 83 auftaucht und das als Datenbeginn sehen. Da du 255 hast müsstest du ÿ eintragen (laut ascii Tabelle). Ich hab die Blöcke noch nie verwendet deshalb kann ich es auch nicht sicher sagen. Die Hilfe zum Block bringt nichts?
|
|
|
|
| Droidxy |
Themenstarter
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 11.12.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 12.12.2013, 14:46
Titel:
|
|
Ich werde das probieren, glaube aber nicht das dies die Lösung ist, der "Standard" ASCII geht ja nur bis 127....
Allerdings hat man unter Terminator eine Auswahlmöglichkeit im Stil: LF('\n')
Was sich hiermit deckt:
http://de.wikipedia.org/wiki/Steuerzeichen
Allerdings gibt es für STX und ETX keine C darstellung...(STX ist das 2. Byte in meinem Fall).
|
|
|
|
| knilumis_baltaM |
Forum-Century
|
|
Beiträge: 241
|
|
|
|
Anmeldedatum: 20.04.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 13.12.2013, 12:52
Titel:
|
|
Du hast uint8 Datentyp eingestellt. Wenn ich in der Matlab Konsole
eintippe dann erhalte ich 255. Ich denke alles was du bei Header eintippst wird auf diese weise umgewandelt.
|
|
|
|
| Droidxy |
Themenstarter
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 11.12.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 16.12.2013, 14:59
Titel:
|
|
Ok, du hast recht, das mit dem ÿ funktioniert. Danke schonmal!
Ich würde aber auch gerne die 2 (STX) mit zum header nehmen.
Bin allerdings ratlos welches Ascii zeichen matlab dafür verwendet (uint8('STX') kennt es nicht, bzw. liefert keine 2 als ergebnis)
Ein idee?
|
|
|
|
| knilumis_baltaM |
Forum-Century
|
|
Beiträge: 241
|
|
|
|
Anmeldedatum: 20.04.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 17.12.2013, 08:44
Titel:
|
|
Da es ein Steuerzeichen ist und zu den nicht darstellbaren Zeichen gehört, würde ich hier einfach was anderes nehmen. Es kann ja sein, dass Matlab die Zeichen gar nicht unterstützt. Du gibst hier ja etwas in eine Maske ein, was Matlab/Simulink damit dann macht wissen wir ja nicht.
Hast du es mal in der Caret-Notation ^B versucht?
|
|
|
|
|
|
|
