Verfasst am: 04.09.2013, 13:32 Titel: Set subplot Position zerstört andere Funktionen

Hallo zusammen,

mit dem angefügten Code Teste ich gerade die Machbarkeit der Anforderungen an eine Grafik. Die Grafik soll verschiedenste Daten von unterschiedlichen Geräten veranschaulichen. Um die Achsen jeweils frei spezifizieren zu können, verwende ich mehrere Subplot, wobei auch die Reihenfolge leicht zu modifizieren sein soll. Um die jeweiligen Geräte erkennen zu können, werden die entsprechenden Punkte mit Linien in einer Farbe verbunden. Dies funktioniert auch soweit so gut.

Nun besteht aber auch noch die Anforderung die Größe der einzelnen Subplots in der Höhe anpassen zu können. wenn ich dies über den set-Position -Befehl definieren möchte, dann werden nur Punktsymbole des aktuellen Schleifendurchlaufes angezeigt und ein Teil der vorherigen Subplot Spezifikationen verlieren ihre Wirksamkeit. Zur verdeutlichung habe ich nochmal 2 Bilder angehangen.

Ich habe schon mehrere Anordnungen des

Code:

set(s(n-m),'Position',[0.13 0.4 0.775 0.3]);

Funktion ohne Link?

Befehles ausprobiert und diesen auch mit dem anderen set-Befehl zusammengefasst. Leider hat bisher nichts geholfen.
Hat jemand von euch eine Idee woran dies liegen könnte?

Vielen dank schon mal.
Jochen

Code:

clear
clc
A=xlsread('GP8');

for i=1:length(A(:,1))
if A(i,1)==1
B(i,:)=A(i,:); %erstellt eine neue Matrix mit den gewünschten Datensätzen
end
end
B(all(B==0,2),:)=[];

f=figure(2)

set(gcf,'Units','pixel','Position',[0 0 594 840]) %Position und Größe der angezeigten Grafik auf dem Bildschirm
n=3;
fsize=get(f,'position')
m=n-1;

for i=1:length(B(:,1))

j=1;
m=n-1

s(n-m)=subplot(n,1,n-m);
%set(s(n-m),'Position',[0.13 0.8 0.775 0.1]);
if B(i,30)==0.796
semilogx(B(i,34),1,'^','LineWidth',3,'MarkerEdgeColor','k','MarkerSize',20);
x(j)=(B(i,34)); y(j)=(1); d=j; j=j+1;

else B(i,30)==0.846
semilogx(B(i,34),1,'s','LineWidth',3,'MarkerEdgeColor','k','MarkerSize',20);
x(j)=(B(i,34)); y(j)=(1); d=j; j=j+1;

end
set(s(n-m),'YTick',[ ], 'XTick', [130 300 480],'XScale', 'log'); %Achsenbeschriftung
axis([100 1000 0 2])
text(1000,-0.5,'m_G_t_r [kg]')
text(74,1,'Getriebebauf.')
box off
grid off
I=text(x(d),y(d),'','parent',s(n-m))
set(I,'units','pixel')
pos=get(I,'position')
delete(I)
temp=get(s(n-m),'position')
xf(d)=temp(1)+(pos(1)/fsize(3))
yf(d)=temp(2)+(pos(2)/fsize(4))
m=m-1
hold on

s(n-m)=subplot(n,1,n-m);
%set(s(n-m),'Position',[0.13 0.4 0.775 0.3]);
semilogx(B(i,111),1,'o', 'LineWidth',3,'MarkerEdgeColor','k','MarkerSize',10);
semilogx(B(i,114),3,'o', 'LineWidth',3,'MarkerEdgeColor','g','MarkerSize',10);
x(j)=B(i,114);y(j)=3; b=j; j=j+1;
x(j)=B(i,111);y(j)=1; c=j, j=j+1;
set(s(n-m),'YTick',[ ], 'XTick', [200 300 400 600 800 1000 1200 1400 1700], 'XScale', 'log'); %Achsenbeschriftung

axis([200 2000 0 5])
text(2000,-0.5,'V_T_a_n_k [l]')
text(150,1,'Diesel')
text(150,3,'Hydraulik')
box off
I=text(x(b),y(b),'','parent',s(n-m))
set(I,'units','pixel')
pos=get(I,'position')
delete(I)
temp=get(s(n-m),'position')
xf(b)=temp(1)+(pos(1)/fsize(3))
yf(b)=temp(2)+(pos(2)/fsize(4))
I=text(x(c),y(c),'','parent',s(n-m))
set(I,'units','pixel')
pos=get(I,'position')
delete(I)
temp=get(s(n-m),'position')
xf(c)=temp(1)+(pos(1)/fsize(3))
yf(c)=temp(2)+(pos(2)/fsize(4))
m=m-1
hold on

s(n-m)=subplot(n,1,n-m);

%set(s(n-m),'Position',[0.13 0.05 0.775 0.2]);
if B(i,10)==1
semilogx(B(i,14),B(i,13),'o','LineWidth',3,'MarkerEdgeColor','k','MarkerSize',0.9*B(i,12)); %erzeugt Motorsymbole nach Hersteller
x(j)=(B(i,14)); y(j)=(B(i,13)); a=j; j=j+1,

elseif B(i,10)==2
semilogx(B(i,14),B(i,13),'o','LineWidth',3,'MarkerEdgeColor','r','MarkerSize',0.9*B(i,12)); %erzeugt Motorsymbole nach Hersteller
x(j)=(B(i,14)); y(j)=(B(i,13)); a=j, j=j+1
set(s(n-m),'YTick',[ ], 'XTick', [125, 150, 175 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000], 'XScale', 'log'); %Achsenbeschriftung

axis([120 1200 1 5])
text(90,2,'Tier 2')
text(90,3,'Tier 3')
text(90,4,'Tier 4f')
text(1200,-1,'P_V_K_M [kW]')
box off
grid off
end
I=text(x(a),y(a),'','parent',s(n-m))
set(I,'units','pixel')
pos=get(I,'position')
delete(I)
temp=get(s(n-m),'position')
xf(a)=temp(1)+(pos(1)/fsize(3))
yf(a)=temp(2)+(pos(2)/fsize(4))
m=m-1
hold on

A=[xf;yf]
[mm,nn]=size(A)
k=1
color=rand(1,3)
while k<=(nn-1)

x=[A(1,k),A(1,k+1)]
y=[A(2,k),A(2,k+1)]
an=annotation('line',x,y,'Color',color,'LineWidth',2)
k=k+1
end
%set(gcf,'paperunits','centimeters','paperposition',[0 0 42 29.7])
print([[num2str((i))],'BG',num2str(B(i,5))] ,'-djpeg','-r150'); %speichert pro Schleifendurchlauf ein Bild im aktuellen Verzeichniss

end

Funktion ohne Link?

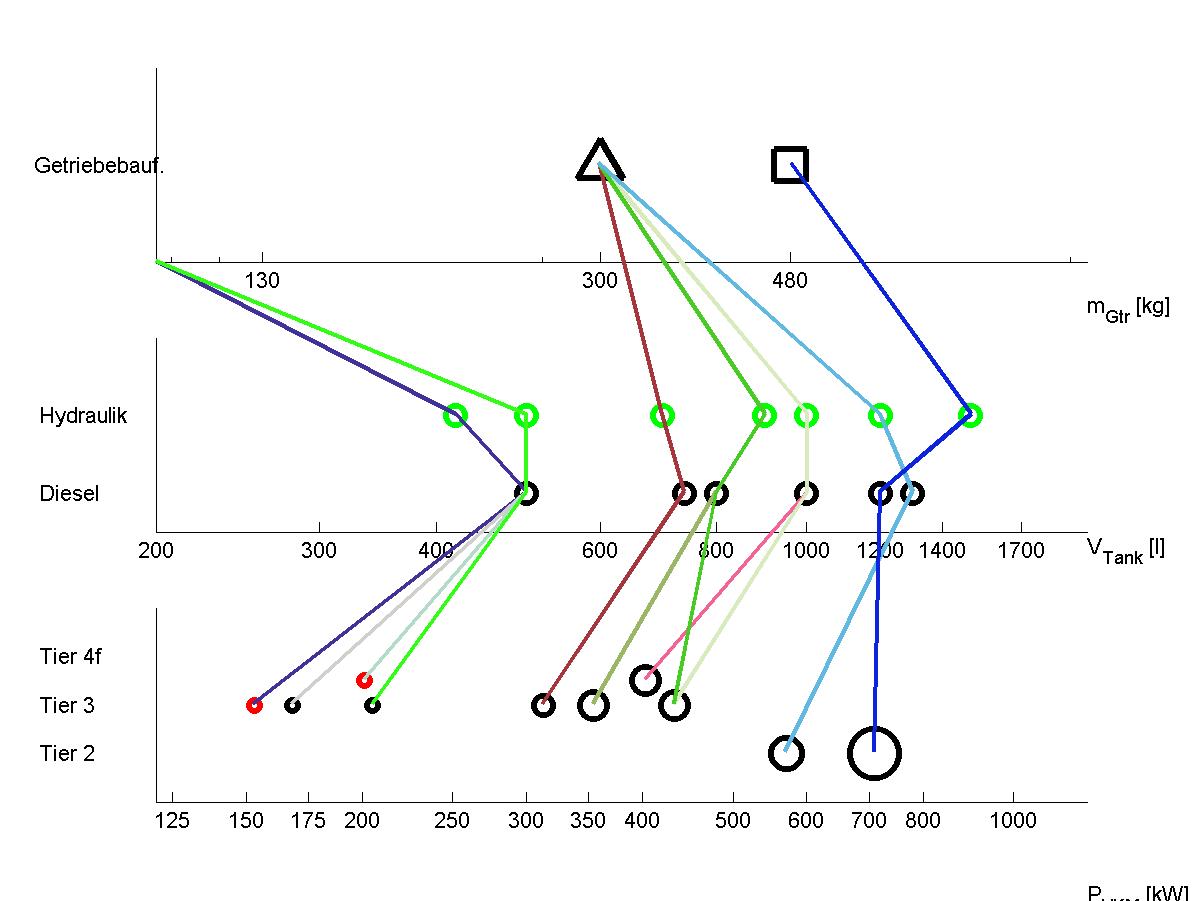

ohne definierte Subplot Position.jpg

Beschreibung:

Download

Dateiname:

ohne definierte Subplot Position.jpg

Dateigröße:

83.85 KB

Heruntergeladen:

533 mal

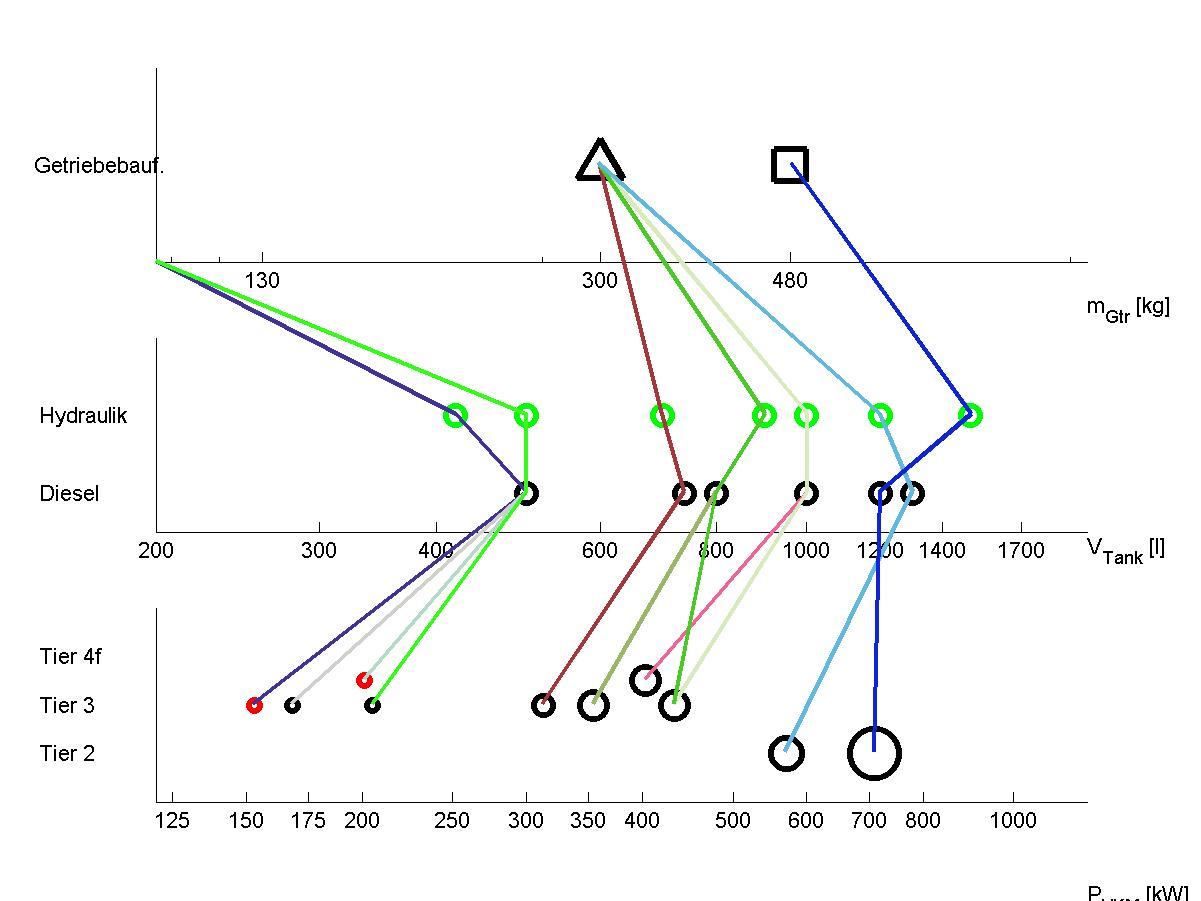

mit definierter Größe.jpg

Beschreibung:

Download

Dateiname:

mit definierter Größe.jpg

Dateigröße:

79.75 KB

Heruntergeladen:

499 mal

Jochen0815

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 06.09.2013, 12:06 Titel:

Hat von euch keiner Idee, warum die Definition der Subplot Position solch ein Problem darstellt?

ch weiß mir bei dem Problem einfach nicht mehr zu helfen.

Danke und viele Grüße
Jochen

Rek

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 09.09.2013, 14:49 Titel:

Dürfte nicht an dem subplot-Befehl liegen, sondern eher an dem überflüssigen semilogx-Befehl (s. angehängte Grafik 2).
Da du später die Achsenbeschriftung sowieso nochmal anpasst

Code:

set(s(n-m),'YTick',[ ], 'XTick', [125, 150, 175 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000], 'XScale', 'log'); %Achsenbeschriftung

Funktion ohne Link?

brauchst du diese gar nicht.
Versuch mal einfache plot- statt semilogx-Befehle zur Darstellung deiner Daten zu verwenden...

Gruß Rek

Jochen0815

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 09.09.2013, 16:07 Titel:

Hallo Rek,
danke für deinen Hinweis. Habe alle semilogx gegen plot Befehle ausgetauscht.

Leider hat dies keinerlei Wirkung gezeigt. Siehst du vielleicht noch irgendwo Programmiertechnische Missstände?

Mein Hauptproblem besteht nach wie vor darin den Fehler zu finden, warum die Subplot Positionsbestimmung die Anzeige aller Markersymbole beinträchtigt.

Danke und viele Grüße
Jochen

Rek

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 09.09.2013, 20:41 Titel:

Bei Änderung der Größe der einzelnen Subplots über ein Handle (Objektreferenz)
erstellt Matlab jedesmal eine neue Grafik und speichert diese in einem neuen Handle,
so dass sich s(n-m) stets ändert...
Dies lässt sich wie folgt vermeiden

Statt

Code:

set(s(n-m),'Position',[0.13 0.8 0.775 0.1]);
...

Funktion ohne Link?

Folgendes

Code:

subplot('Position',[0.13 0.8 0.775 0.1]);
s(n-m) = plot(B(i),1,'^','LineWidth',3,'MarkerEdge','k','MarkerSize',20);
set(gca,'YTick',[ ], 'XTick', [130 300 480],'XScale', 'log');
...
subplot('Position',[0.13 0.4 0.775 0.3]);
s(n-m) = plot(B(7-i),1,'o','LineWidth',3,'MarkerEdge','b','MarkerSize',20);
set(gca,'YTick',[ ], 'XTick', [200 300 400 600 800 1000 1200 1400 1700], 'XScale', 'log');
...

Funktion ohne Link?

usw..

Hoffe es funktioniert so...Rek

Jochen0815

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 10.09.2013, 10:16 Titel:

Ja super Sache von dir, genau das war der springende Punkt.
Vielen vielen Dank, du hast mir damit sehr geholfen. Ich wäre daran echt fast verzweifelt.
