Signal aufteilen in negativ und positiv |
|
| student944 |
Forum-Anfänger
|
 |
Beiträge: 15
|
|
|
|
Anmeldedatum: 28.07.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 20.08.2014, 13:50
Titel: Signal aufteilen in negativ und positiv
|
 |
Hallo zusammen,
wer kann mir bitte helfen?
Ich möchte in Simulink ein Sinussignal in positive und negative Werte aufteilen, um diese getrennt voneinander zu bearbeiten. Hinterher sollen diese Signale wieder vereint werden.
Hintergrund: Entwicklung Fahrzeugdämpfer mit unterschiedlichen Zug- und Druckstufen.
Ich habe kein Blockschaltbild gefunden. Wie lässt sich dies realisieren?
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.492
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 20.08.2014, 21:45
Titel:
|
|
Hallo,
Signal verzweigen und einmal max(signal, 0) und einmal min(signal, 0) nehmen. Letzteres je nach Wunsch noch mit -1 multiplizieren.
Falls das nicht das gewünschte ist, bitte um genauere Erklärung, evtl. anhand eines Beispiels.
Grüße,
Harald
|
|
|
|
| Epfi |
Forum-Meister
|
|
Beiträge: 1.134
|
|
|
|
Anmeldedatum: 08.01.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 21.08.2014, 08:20
Titel:
|
|
|
...nach der getrennten Verarbeitung dann den negativen Zweig ggf. wieder mit -1 multiplizieren und beide Signale addieren.
|
|
|
|
| student944 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 15
|
|
|
|
Anmeldedatum: 28.07.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 21.08.2014, 08:40
Titel:
|
|
wie ist das "Verzweigen" gemeint?
Wo gebe ich max(signal,0) ein? Welches Schaltbild?
nochmal genauer:
mein Input ist ein sinusförmiges Geschwindigkeitssignal, aus dem eine Kraft berechnet wird.
Diesen Vorgang will ich splitten.
D.h. die positiven Eingangswerte (Z.b. Zeitbereich 0 bis 5 sekunden, dann 10 bis 15 sekunden) sollen anders berechnet werden als die negativen Werte.
Ich dachte erst, dass würde einfach mit dem block "If" gehen, dieser ist aber immer mit dem action if subsystem verbunden.
|
|
|
|
| Epfi |
Forum-Meister
|
|
Beiträge: 1.134
|
|
|
|
Anmeldedatum: 08.01.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 21.08.2014, 09:09
Titel:
|
|

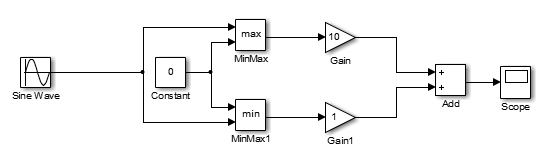

So war es gemeint:
| Beschreibung: |
|
Download |
| Dateiname: |
rablablabla.png |
| Dateigröße: |
4.46 KB |
| Heruntergeladen: |
578 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.492
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 21.08.2014, 09:20
Titel:
|
|
Hallo,
noch eine Idee: Alternativ zu min/max kann man Saturation mit unterer Grenze -inf bzw. oberer Grenze inf, und andere Grenze 0 verwenden.
Grüße,
Harald
|
|
|
|
| student944 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 15
|
|
|
|
Anmeldedatum: 28.07.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 21.08.2014, 09:22
Titel:
|
|
Perfekt vielen Dank
|
|
|
|
| Epfi |
Forum-Meister
|
|
Beiträge: 1.134
|
|
|
|
Anmeldedatum: 08.01.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 21.08.2014, 09:33
Titel:
|
|
|
Oder mit 2 switch-Blöcken - aber das finde ich ziemlich hässlich.
|
|
|
|
|
|
|
