Signal - Look up Table - Error

JaSoIstEs

Forum-Guru


	Beiträge: 266

	Anmeldedatum: 01.10.12

	Wohnort: Hessen

	Version: 2019b

Verfasst am: 16.09.2019, 12:40 Titel: Signal - Look up Table - Error

Hi Leute,

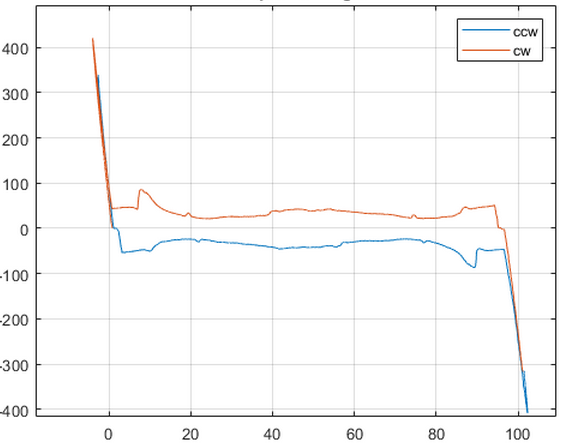

ich habe folgendes Signal (siehe Anhang).

Ich würde jetzt gerne die blaue Kurve in ein Look-Up-Table packen.

Nur bekomme ich hier das Problem das, dass ganze nicht monoton steigend oder fallend ist. Wie umgehe ich das Problem ohne das Signal zu verfälschen?

Es wird nur eine 1D Tabelle. Input ist die X-Achse und Output die Y-Achse.

Ich danke euch im Voraus.

LG


Beschreibung:

Download

Dateiname:


Dateigröße:

45.1 KB

Heruntergeladen:

342 mal

Harald

Forum-Meister


	Beiträge: 24.492

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 17.09.2019, 14:58 Titel:

Hallo,

nur die x-Werte (einzutragen bei Breakpoints1) müssen streng monoton sein. Die y-Werte (Table data) können rauf und runter gehen wie sie lustig sind.

Bei deiner blauen Kurve scheint es mir so, dass sie ganz am Ende nochmal nach "links oben" geht. Entweder diesen Datenpunkt weglassen oder die x-Werte sortieren (und die y-Werte mit ihnen).

Code:

[xNew, idx] = sort(x);
yNew = y(idx);

Funktion ohne Link?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

JaSoIstEs

Themenstarter

Forum-Guru


	Beiträge: 266

	Anmeldedatum: 01.10.12

	Wohnort: Hessen

	Version: 2019b

Verfasst am: 17.09.2019, 16:39 Titel:

Hallo Harald,

danke für deine Antwort.
Ah ok doch so einfach Embarassed

.

Blöde Frage die zweite Zeile sortiert mir dann so auch die y-Werte?

LG

JaSoIstEs

Themenstarter

Forum-Guru


	Beiträge: 266

	Anmeldedatum: 01.10.12

	Wohnort: Hessen

	Version: 2019b

Verfasst am: 17.09.2019, 16:45 Titel:

Hmm…

jetzt habe ich das mal probiert und bekomme immer noch den Fehler.
Wie kann das sein obwohl die Daten sortiert worden sind?

Edit:

Die Zahlen bleiben an der Stelle gleich... das wird wohl das Problem sein. Das ist dieses "nach links oben" gehen.


Beschreibung:

Data - Line 1634

Download

Dateiname:


Dateigröße:

4.76 KB

Heruntergeladen:

321 mal


Beschreibung:

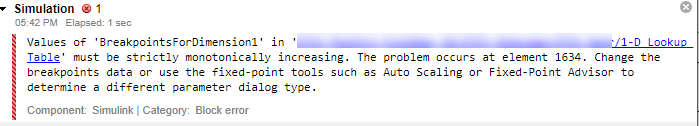

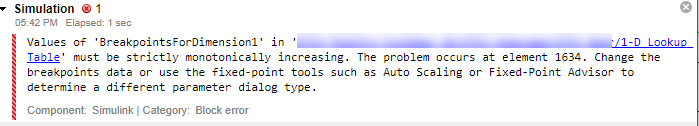

Error-Massage

Download

Dateiname:


Dateigröße:

15.25 KB

Heruntergeladen:

325 mal


Beschreibung:

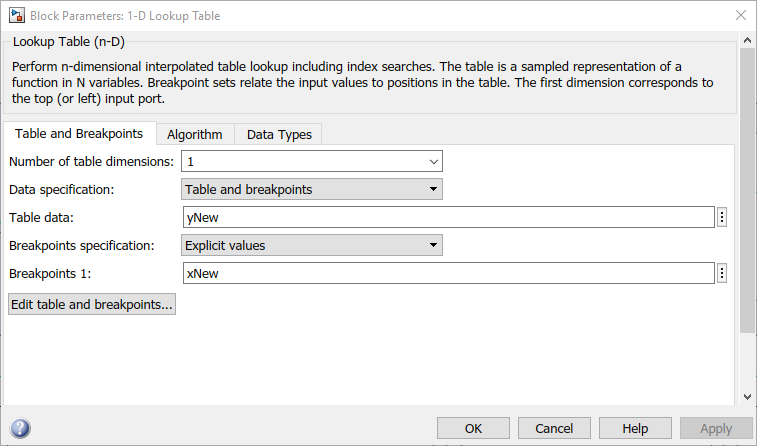

LookUp-Table

Download

Dateiname:


Dateigröße:

43.38 KB

Heruntergeladen:

343 mal

Harald

Forum-Meister


	Beiträge: 24.492

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 17.09.2019, 21:19 Titel:

Hallo,

gleiche x-Werte sind für Lookup-Tables nicht sinnvoll. Welchen y-Wert soll der Lookup-Table denn dann als Rückgabeargument zurückgeben?

Eine Möglichkeit ist, die y-Werte für gleiche x-Werte zu mitteln. Ob das für die Anwendung sinnvoll ist, musst du entscheiden.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

JaSoIstEs

Themenstarter

Forum-Guru


	Beiträge: 266

	Anmeldedatum: 01.10.12

	Wohnort: Hessen

	Version: 2019b

Verfasst am: 18.09.2019, 09:55 Titel:

Hallo Harald,

verstehe.

Wie kann ich denn jetzt in so einem Vektor reingehen und sinnvoll automatisiert die "gleichbleibenden" Werte in x und y sowie diese "Dreher" die am Ende des Signals entstehen löschen?

LG

JaSoIstEs

Themenstarter

Forum-Guru


	Beiträge: 266

	Anmeldedatum: 01.10.12

	Wohnort: Hessen

	Version: 2019b

Verfasst am: 18.09.2019, 15:19 Titel:

So hab mir das jetzt geschrieben um die Daten LookUp-Table tauglich zu machen:

Code:

[xNew, idx] = sort(x);
yNew = y(idx);

yNew = yNew(xNew >= 0);
xNew = xNew(xNew >= 0);

for i = 1:length(xNew)-1
if(round(xNew(i,1),4) == round(xNew(i+1,1),4))
xNew(i+1,1) = NaN;
yNew(i+1,1) = NaN;
end
end

yNew = yNew(~isnan(yNew));
xNew = xNew(~isnan(xNew));

for i = 1:length(xNew)-1
if(xNew(i,1) > xNew(i+1,1))
IDX_Del = i;
break;
end
end

if(exist('IDX_Del','var'))
for ii = IDX_Del:length(xNew)-1
xNew(ii,1) = NaN;
yNew(ii,1) = NaN;
end
yNew = yNew(~isnan(yNew));
xNew = xNew(~isnan(xNew));
end

Funktion ohne Link?

Ja ist nicht so sauber und effizient geschrieben Embarassed

... aber mir ging es jetzt um eine erste "automatisierte" Lösung.

Sonst immer her mit den Verbesserungsvorschlägen.

JaSoIstEs

Themenstarter

Forum-Guru


	Beiträge: 266

	Anmeldedatum: 01.10.12

	Wohnort: Hessen

	Version: 2019b

Verfasst am: 18.09.2019, 16:02 Titel:

Ich habe immer noch gleiche Zahlen drin obwohl ich doch diesen Vergleich habe?
Siehe hierfür den Code oben.

Harald

Forum-Meister


	Beiträge: 24.492

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 18.09.2019, 16:07 Titel:

Hallo,

weil du immer mit dem vorherigen Wert vergleichst und den aber im vorherigen Schritt ggf. auf NaN gesetzt hast.

Wenn du das erste Paar auf NaN setzt, sollte das nicht passieren:

Code:

for i = 1:length(xNew)-1
if(round(xNew(i,1),4) == round(xNew(i+1,1),4))
xNew(i,1) = NaN; % <-- i statt i+1
yNew(i,1) = NaN; % <-- i statt i+1
end
end

Funktion ohne Link?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
