Titel: Signal nach Abfrage auf 0 setzen
|
 |
Hallo,

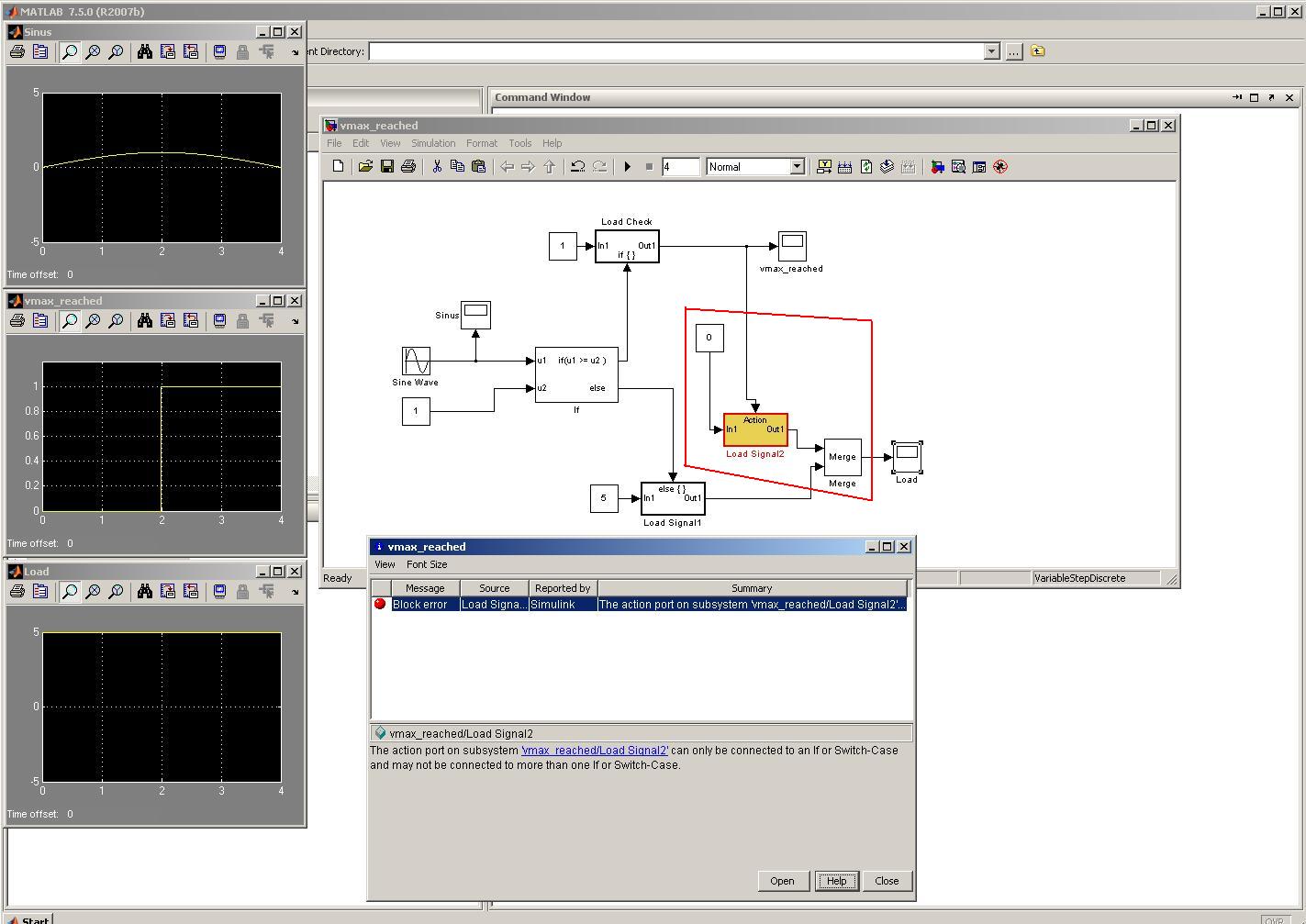

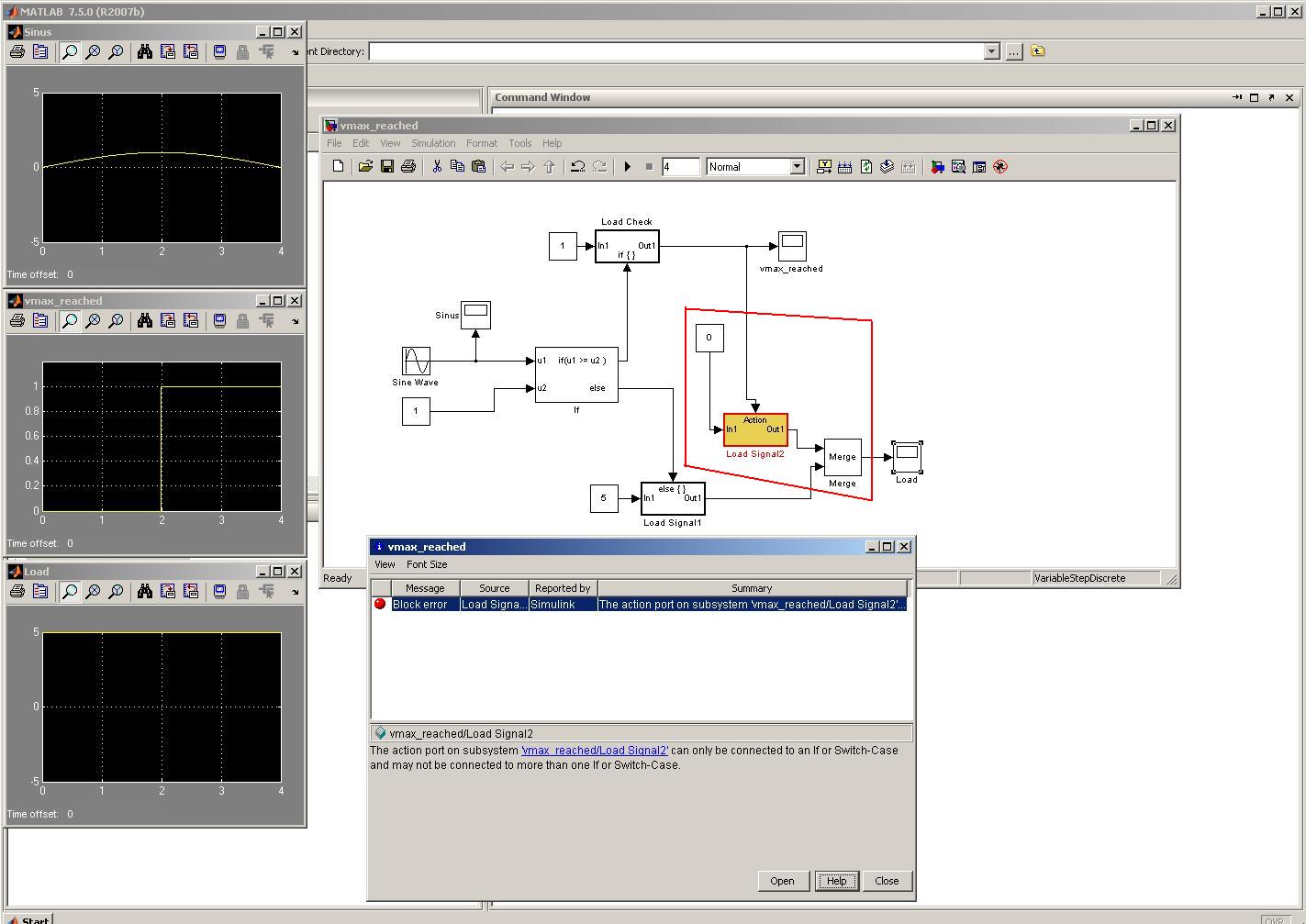

ich habe ein Problem mit einem Simulinkmodell. Siehe Anhang.
Ich möchte für ein Eingangssignal (Hier Sinus) abfragen ob das Signal größer 1 wird. Und ab dem Zeitpunkt soll soll das Loadsignal zu 0 werden.
Wie man in den Scopes sieht, funktioniert das auch bis dahin einwandfrei. Allerdings nur ohne das was im roten Kasten ist wenn das Loadsignal direkt auf das Scope gegeben wird. Das ist dann natürlich konstant bei 5. Und die Ausganslinien von dem If-Block sind keine Volllinien mehr, sondern Strichpunktierte.
Mit dem roten Kasten bekomme ich aber die Fehlermeldung die im Bild zu sehen ist.
Was kann ich dagegen tun? Wie kann ich abfragen ob das Sinussignal einen bestimmten Wert überschreitet und ab diesem Zeitpunkt das Load_Signal zu 0 setzten, auch wenn das Sinussignal wieder unter diesen bestimmten Wert fällt?
| Beschreibung: |
|
Download |
| Dateiname: |
Simulink_vmax.JPG |
| Dateigröße: |
149.7 KB |
| Heruntergeladen: |
532 mal |
|
|
|
|
|
|
|
|
|
