Verfasst am: 03.12.2009, 12:22 Titel: Signal RMS nachbauen bzw. Integrieren in festem Intervall

Hallo zusammen,

ich möchte einen Effektivwert eines Sinusförmigen Stromes ausgeben, aber ich habe keinen "signal rms" block. Das Problem ist das den Scheitelrwert nicht kenne und er sich während der Simulation ändert.

Ich könnte das ganze mit folgender Formel Lösen:

Ieff = sqrt[ 1/T * "Integral von t bis t+T" ( i²(t) dt)]

Das bekomme ich aber in Simulink nicht gebastelt, weil der 1/s Block kontinuierlich integriert. Das Reseten des Integrators klappt einfach nicht..

Raus kommen soll der Verlauf von Ieff .. wenn sich also i(t) ändert soll sich dementsprechend auch der Effektivwert ändern, wenn i(t) Zeitweise gleich bleibt, soll auch der Effektivwert gleich bleiben.


Beschreibung:

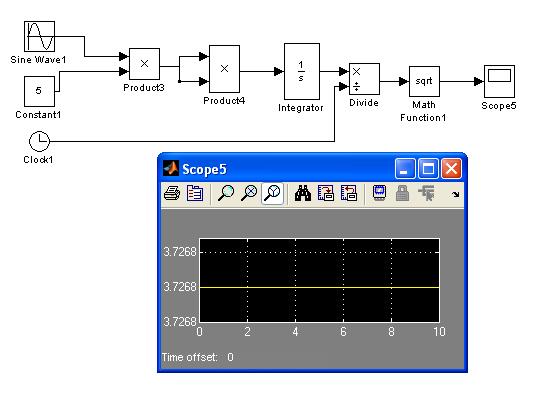

Ich hab mal ein Bild angehängt, wie ich es versucht habe aber das funktioniert nur solange i(t) sich nicht ändert. Ist also ungeeignet. Es fehlt die funktion das nur über die Zeit von t bis t+T integriert wird. Meine Frequemz ist ein sinus mit 50Hz.

Download

Dateiname:


Dateigröße:

27.7 KB

Heruntergeladen:

1052 mal

Postworld

Forum-Newbie


	Beiträge: 1

	Anmeldedatum: 29.10.09

	Wohnort: ---

	Version: ---

Verfasst am: 03.12.2009, 12:26 Titel:

So nun bin ich auch nicht mehr als Gast unterwegs, ich hoffe mir kann geholfen werden Smile

Ich muß dazu sagen das meine Matlab Kenntnisse begrenzt sind, ich aber auch mit googeln und Fachliteratur nicht weiter gekommen bin, was mich zu dem Schluß geführt hat das Niemand ausser mir so nen Problem hat oder es einfach zu einfach ist Very Happy

Dank schonmal in Vorraus!

Aériel

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 14.03.2010, 20:09 Titel: rms implementierung

auf der englischen wikipedia gibts deine implementierung

http://en.wikipedia.org/wiki/Root_mean_square

Code:

f1 = 50; % [Hz]
fs = 10000; % [Hz]
t_max = 1; % [sec]
t = (0:t_max*fs-1)./fs;

x = sin(2*pi*f1*t);
% x = randn(10000,1); % It works for any input
X = fft(x);

RMS_t = sqrt((sum(x.^2))/length(x));
RMS_f = sqrt(sum(abs(X/length(X)).^2));

error = RMS_t - RMS_f

error =

0

Funktion ohne Link?
