Verfasst am: 05.12.2013, 17:26
Titel: Signale unterschiedlicher Periode angleichen
|
 |
Hi,
ich habe zwei Sinussignale.
Eines stammt aus einer Messung, das andere aus einer Simulation.

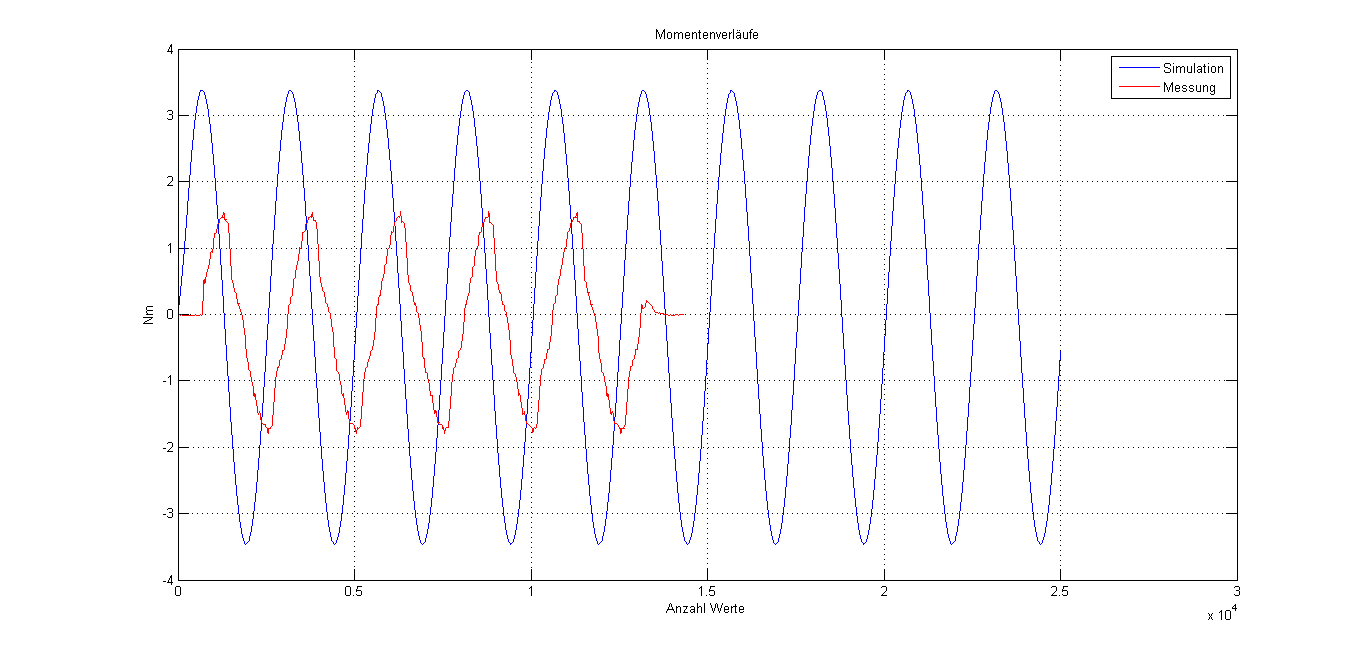

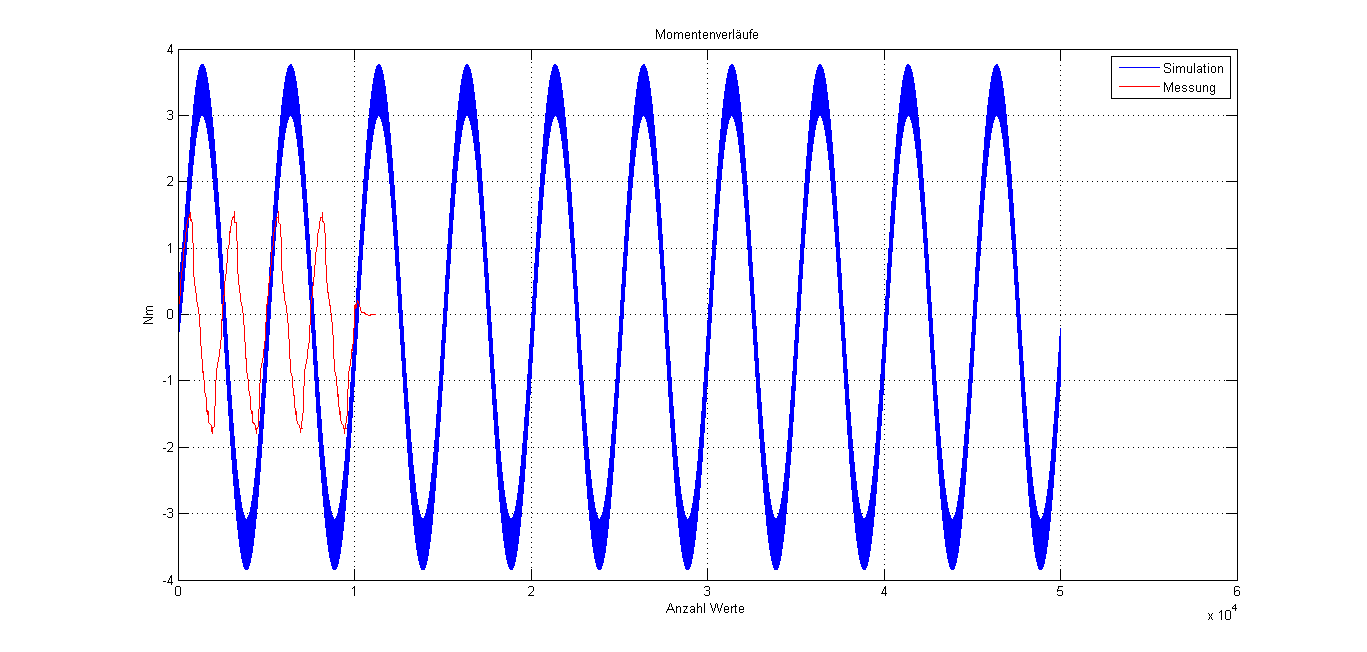

Leider weiss ich nicht, mit welcher Frequenz in der Sim. aufgezeichnet wurde und die beiden Signale haben unterschiedliche Perioden (siehe Abb.1).
Gibt es eine Möglichkeit die Signale anzugleichen, sodass ich sie verrechnen kann?

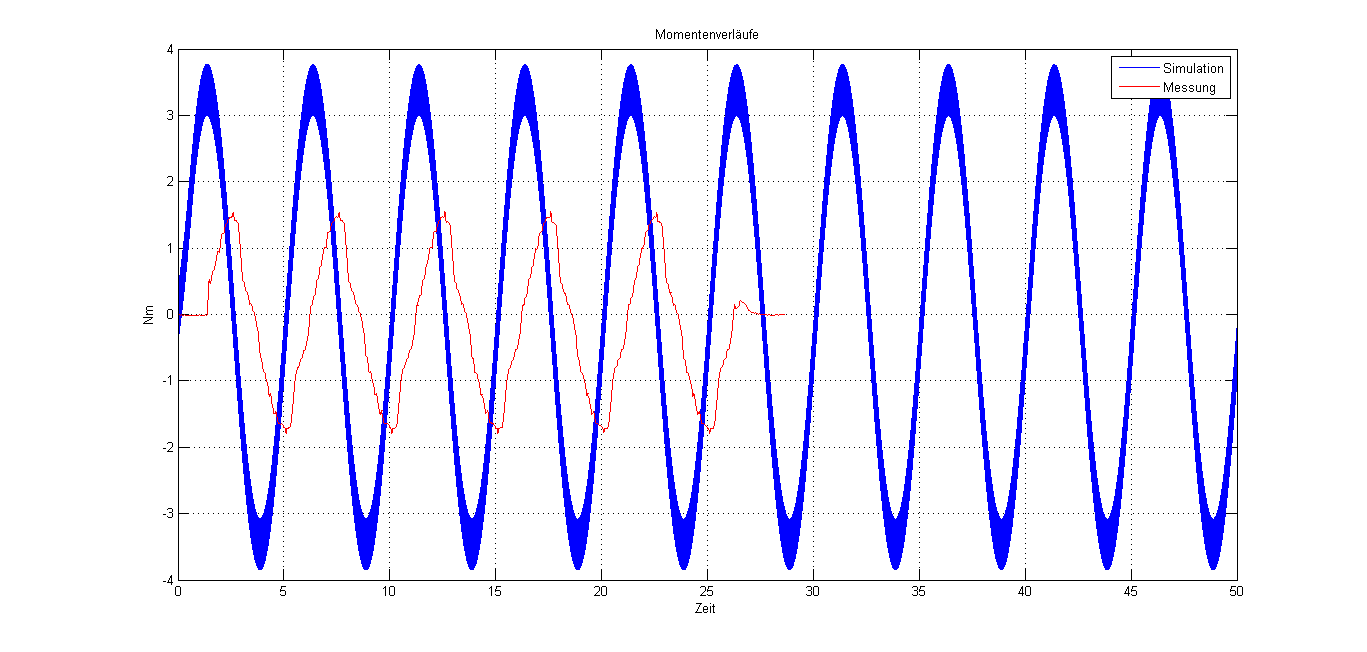

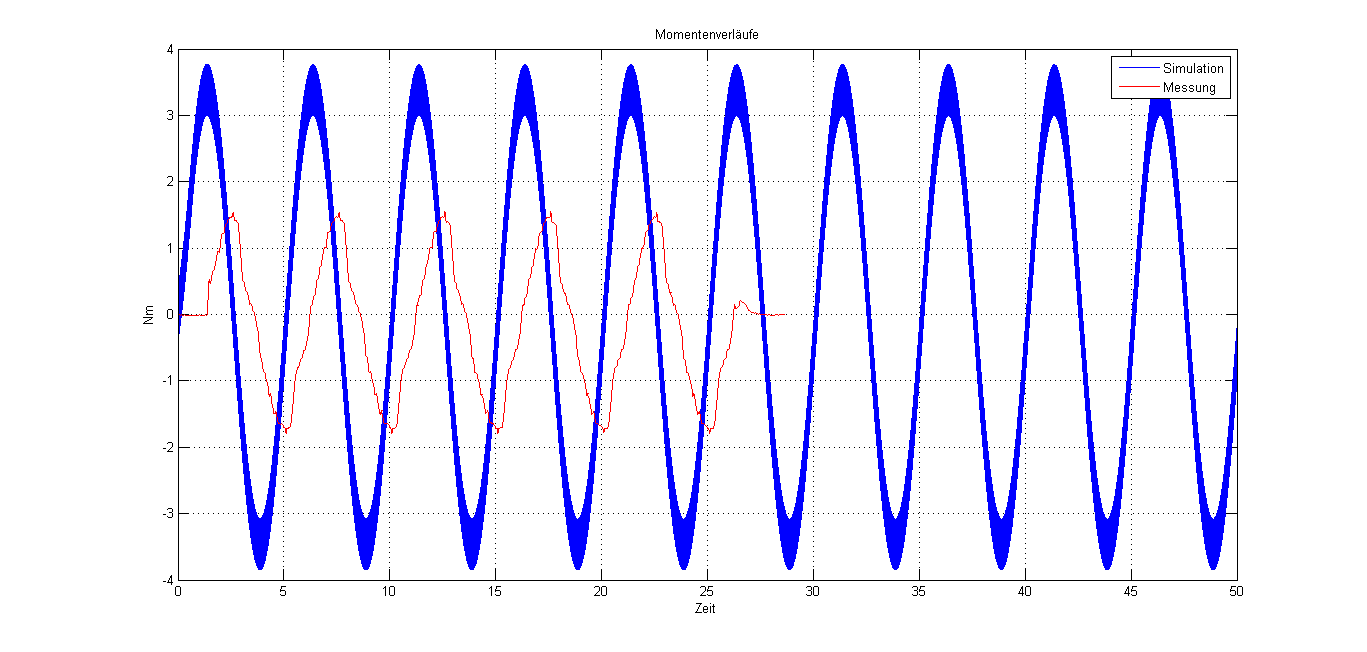

Im Zeitplot passen die Perioden (siehe Abb.2), aber das hilft mir nicht beim Verrechnen.
Hat jemand eine Hilfestellung für mich?
lg
Tobi
| Beschreibung: |
|
Download |
| Dateiname: |
Momente.png |
| Dateigröße: |
14.27 KB |
| Heruntergeladen: |
557 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Momente2.png |
| Dateigröße: |
17.76 KB |
| Heruntergeladen: |
567 mal |
|
|
|
|
|
|
| Siccario |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 22
|
|
|
|
Anmeldedatum: 08.11.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 05.12.2013, 18:09
Titel:
|
|
Habe eben zumindest eine Teilösung gefunden.
Die Zeitvektoren verrieten mir dir Frequenz mit der aufgezeichnet wurde.
Messung 500Hz und Simulation waren 1000Hz von mir eingestellt.
Abgriff jedes 2. Wertes der Simulations lieferte den Erfolg.
Jetzt muss ich den Vektor nur noch in x-Richtung verschieben.
Ich denke ich schneide ihn und benutze interp1() um ihn wieder zu füllen.
lg
| Beschreibung: |
|
Download |
| Dateiname: |
Momente3.png |
| Dateigröße: |
13.27 KB |
| Heruntergeladen: |
550 mal |
|
|
|
|
|
|
|
