Simmulierter Filterstrecke funktioniert nicht |
|
| Marcus29 |
Forum-Newbie
|
 |
Beiträge: 3
|
|
|
|
Anmeldedatum: 15.07.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 21.08.2015, 09:49
Titel: Simmulierter Filterstrecke funktioniert nicht
|
 |
Hallo zusammen,
Ich habe in Simulink eine kleine Simlation aufgebaut die besteht aus einem
- SignalGenerator
- Filter 2. Ordnung, dieser wurde in dem fdatool erstellt mit einer Grenzfrequenz
von 48 Khz
- und einen Scoop.
Ich hätte erwartet das bei einer vorgegebenen Frequenz von 48Khz bei dem SignalGenerator am Scoop durch den Filter nichts an kommt. Das Signal wurde aber nur gedämpft so wie es aussieht.
|
|
|
|
|
|
| Epfi |
Forum-Meister
|
|
Beiträge: 1.134
|
|
|
|
Anmeldedatum: 08.01.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 21.08.2015, 15:57
Titel:
|
|
Das liegt in der Natur der Sache. Womöglich hast Du beim Filterdesign ja auch noch die Dämpfung bei 48kHz angeben müssen. Und so lange Du da nicht
inf
stehen hast (hast Du nicht), wird auch immer noch ein bisschen Signal durchkommen.
Poste doch mal den Code, mit dem Du den Filter erstellt hast. Oder einen Screenshot vom FDATool mit allen Parametern drin.
|
|
|
|
| Marcus29 |
Themenstarter
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 15.07.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 22.08.2015, 10:27
Titel:
|
|

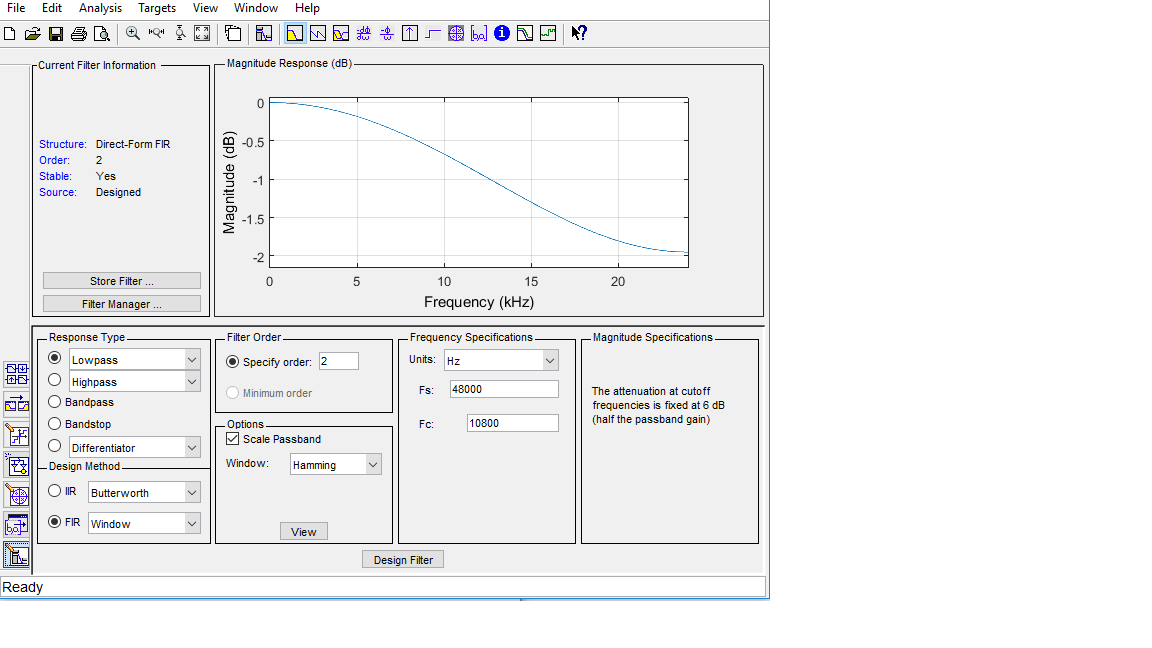

Hallo im Anhang ist ein Screenshot von meinem Filter. Ich bin der Meinung das bei einer Frequenz ab 48Khz eigentlich nichts mehr durch kommen sollte.
| Beschreibung: |
|
Download |
| Dateiname: |
Tiefpass_2_Ordnung.png |
| Dateigröße: |
41.93 KB |
| Heruntergeladen: |
477 mal |
|
|
|
|
| Epfi |
Forum-Meister
|
|
Beiträge: 1.134
|
|
|
|
Anmeldedatum: 08.01.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 22.08.2015, 11:50
Titel:
|
|
Ok, dann ein kleiner Grundkurs...
Fs: Abtastfrequenz (samplingrate)
Fc: Grenzfrequenz (cut-off-frequency)
Fs ist die Frequenz, mit der Dein System läuft. Daraus lernen wir auch gleichzeitig, dass die maximale Frequenz, die ein Signal haben darf, das Du mit diesem Filter verarbeiten kannst, 48.000/2=24.000Hz ist. Darum geht das Diagramm auch nur bis 24.000Hz.
Fc ist die Grenzfrequenz Deines Filters. Die Grenzfrequenz ist so definiert, dass die Verstärkung bei dieser Frequenz einen bestimmten Wert unterschreitet. Welcher Wert das ist, steht rechts im Kasten (-6dB Verstärkung = +6dB Dämpfung).
|
|
|
|
|
|
|
