Simpler 2d-Plot macht Probleme


phlpp.hrtmnn
Forum-Anfänger

Forum-Anfänger

Beiträge: 26
Anmeldedatum: 29.04.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.01.2014, 15:54     Titel: Simpler 2d-Plot macht Probleme
  Antworten mit Zitat
Hallo,
ich möchte ein ganz simplen Plot erstellen:
auf der x-Achse sollen Winkelwerte angetragen werden und auf der y-Achse die zugehörigen Messwerte angetragen werden.
mein bisheriger Code:
Code:

% Auslesen von "Winkel01/02" aus Matrix mit mehreren Winkelnspalten
Winkel01 = Winkel(:,1);
Winkel02 = Winkel(:,2);
% Auslesen von "Messwerte01/02" aus Matrix mit mehreren Messwertspalten
Messwerte01 = MatrixA(:,1);
Messwerte02 = MatrixA(:,2);
% Winkel01/02 und Messwerte01/02 haben gleiche Dimension


figure(1)
hold on
plot(Winkel01,Messwerte01);
plot(Winkel02,Messwerte02);



Leider werden so aber vier Linien im Graph dargestellt, jeweils die beiden Messwert-Kurven aber auch zwei Geraden der Winkelwerte.
Ich möchte die beiden Geraden der Winkelwerte aber nicht dargestellt haben, sondern die Messwerte mit den Winkelwerten kombiniert dargestellt haben.
Ich habe auch schonversucht die beiden Spalten in eine Matrix zu schreiben, aber dann gibt er mir auch eine Messwertkurve und eine Winkel-Gerade pro Graphmatrix01/02 an
Code:

Graphmatrix01=[Winkel01,Messwerte01];
Graphmatrix02=[Winkel02,Messwerte02];

figure(2)
hold on
plot(Graphmatrix01);
plot(Graphmatrix02);



 Beschreibung:

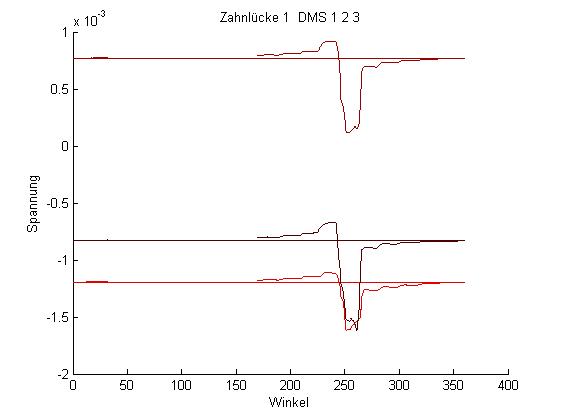

Download
 Dateiname:  untitled.jpg
 Dateigröße:  17.48 KB
 Heruntergeladen:  416 mal
Private Nachricht senden Benutzer-Profile anzeigen


Winkow
Moderator

Moderator


Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 20.01.2014, 16:00     Titel:
  Antworten mit Zitat
ohne beispiel daten die den fehler reproduzieren ist es nur schwer dir zu helfen. ich tippe hier mal auf eine nichtmonotonie von winkel01
_________________

richtig Fragen
Private Nachricht senden Benutzer-Profile anzeigen

phlpphrtmnn

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.01.2014, 18:48     Titel:
  Antworten mit Zitat
Ah ok, dass heißt wenn mein Winkel-Vektor z.B. so aussehen würde gäbe es einen Fehler?!

Code:

Winkel01 = [340 350 360 10 20 30 40];



Das habe ich nicht gewusst. Das werde ich mal ausprobieren. Vielen Dank
