Titel: Simulation eines Schwingkreises
|
 |
Hallo Zusammen,
ich möchte einen "Schwingkreis" simulieren.
Es handelt sich um eine Spule, welche von einem geladenen Kondensator mit Energie versorgt wird.
Diese Spule induziert in einem Kontakt Wirbelströme.

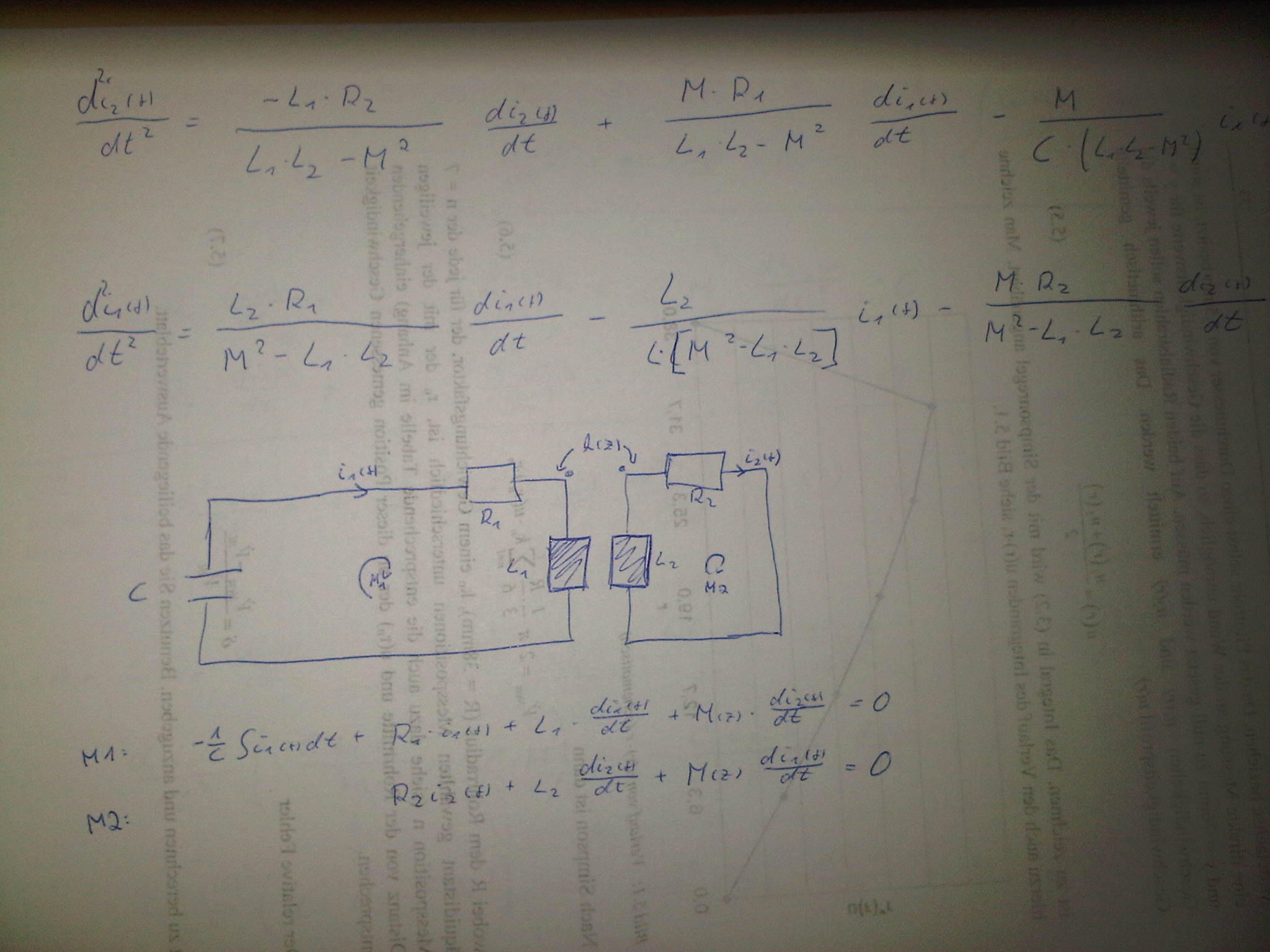

Ersatzschaltbild + Diff.-Gleichung im Anhang.
Meine Gleichungen habe ich nach d²i(t)/dt² aufgelöst.
Wenn ich jetzt meine Gleichungen in Simulink abbilde, steigt die Ström stärke gegen unendlich.
Das darf ja nicht sein.
Die Ströme müssten periodisch gegen Null abklingen.
Hat jemand eine Idee wo mein Fehler begraben sein könnte?
Zur Hilfe habe ich mein Simulink Modell ebenfalls gepostet.
Gruß
Frank
| Beschreibung: |
|
Download |
| Dateiname: |
Variablen.m |
| Dateigröße: |
102 Bytes |
| Heruntergeladen: |
584 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
IMG-20110929-00099.jpg |
| Dateigröße: |
235.94 KB |
| Heruntergeladen: |
1045 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
elektrodynamischer_Aktor_di.mdl |
| Dateigröße: |
64.87 KB |
| Heruntergeladen: |
566 mal |
|
|
|
|
|
|
|
|
|
