Simulierung von Ausfällen in einer Recyclinganlage |
|
| Ade |
Forum-Newbie
|
 |
Beiträge: 3
|
|
|
|
Anmeldedatum: 12.10.16
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 12.10.2016, 11:49
Titel: Simulierung von Ausfällen in einer Recyclinganlage
|
 |
| |
 |
 |
Hallo Forum,
Ich baue momentan ein Modell einer Recyclinganlage; praktisch eine Reihe an Black Boxes, die einen Input-Massestrom verschiedener Fraktionen in verschiedene Output-Ströme sortieren, und zwar mit einem modulspezifischen Durchsatz. In diesem Modell will ich nun zufällig verteilte Ausfälle darstellen, während denen das Modul nicht bereitsteht (Durchsatz ist also Null); jeder Ausfall benötigt eine (ebenfalls statistisch verteilte) Reparaturzeit.

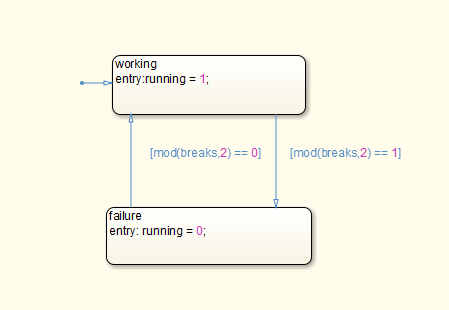

Mein erster Ansatz war, mit Simevents über einen Time Based Entity Generator entities zu erstellen, denen ein zufälliges "Reparaturzeit"-Attribut zugewiesen wird. Die Entities interagieren dann (irgendwie) mit einer Flowchart mit zwei Zuständen: Working und Failure. Wenn ein Entity eintrifft, soll in den Failure-Zustand gewechselt werden, nach der "Reparaturzeit" wieder zurück zu Working. Wenn der Working-Zustand erreicht wird, wird der Output der Flowchart auf 1 gesetzt ("entry:status = 1"), bei failure auf =0. Dieser Output wird dann einfach mit dem maximalen Durchsatz des Moduls multipliziert.

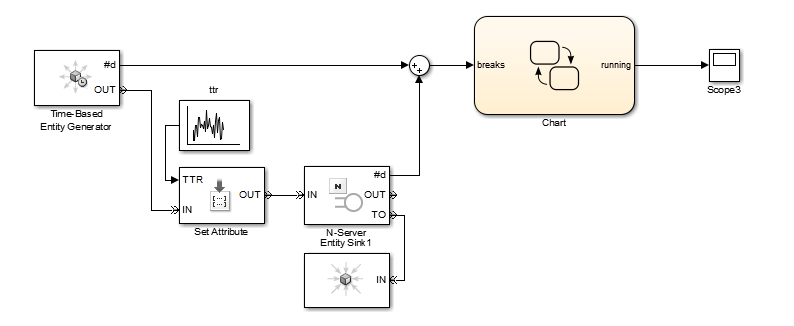

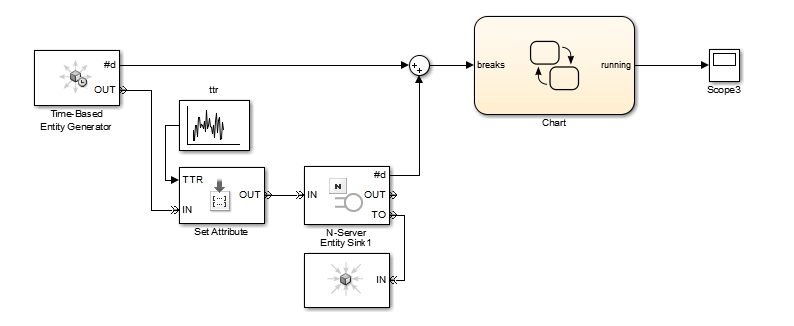

Das funktioniert bisher allerdings noch nicht so richtig klasse. Unten ist mein bisheriger Ansatz: Entities werden generiert, bekommen eine Reparaturzeit zugewiesen, die bestimmt, wie lange sie in einem N-Server bleiben. (Bild 1)
Dann addiere ich "Number of entities departed" aus dem Entity Generator und N-Server und gebe das in die Flowchart - wenn der Modulus 1 ist, wird gerade ein Entity "bearbeitet, die Chart geht in Failure, wenn der Modulus 0 wird ist der Fehler behoben, der Status wechselt zu Working.
Sonderlich zufrieden bin ich mit der Lösung allerdings nicht - wirkt mir schon sehr zusammengeschustert. Hat vielleicht jemand einen anderen Ansatz, oder einen Hinweis, was ich übersehen haben könnte?
Danke schonmal! Besten Gruß,
Ade
| Beschreibung: |
|
Download |
| Dateiname: |
2.PNG |
| Dateigröße: |
11.27 KB |
| Heruntergeladen: |
359 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
1.PNG |
| Dateigröße: |
26.61 KB |
| Heruntergeladen: |
339 mal |
|
|
|
|
|
|
|
|
|
