Simulink-Bandpassfilter offline realisieren


mstan
Forum-Anfänger

Forum-Anfänger

Beiträge: 12
Anmeldedatum: 16.07.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.08.2010, 14:38     Titel: Simulink-Bandpassfilter offline realisieren
  Antworten mit Zitat
Hallo!
Ich stehe als Matlab/Simulink-Laie mal wieder vor einem Problem, bei dem ich auf Hilfe angewiesen bin.

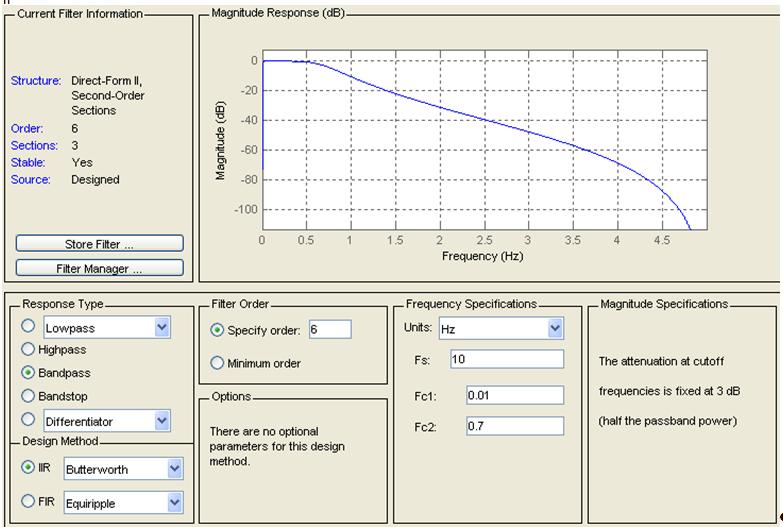

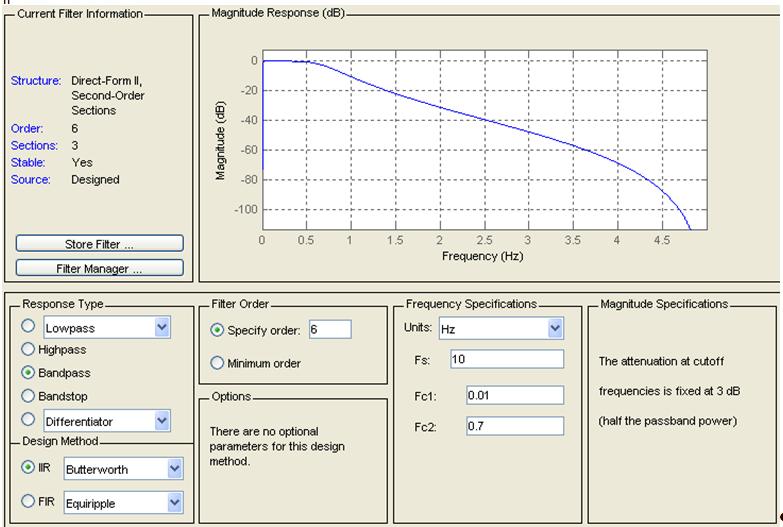

Und zwar habe ich in Simulink ein bestehendes Modell, in dem ein Filter verwendet wird. Die Filtereinstellungen des Modells habe ich als jpg-Datei diesem Posting angefügt.

Nun das Problem: Ich möchte diesen Filter offline, also nicht in Simulink, sondern nur mit Matlab-Befehlen in einem eigenen m-File realisieren.

Meinen Ansatz dazu findet ihr weiter unten. Das Problem bei meinem Ansatz ist jedoch, dass es sich hier um einen rekursiven Filter (filtfilt) handelt. Soweit ich weiß, ist der online-Filter aber nicht-rekursiv. Also bräuchte ich praktisch (wenn ich das richtig verstanden habe) eine nicht-rekursive Variante von meinem Ansatz. Wenn ich einfach statt dem Befehl filtfilt den befehl filter verwende, funktioniert dieser aber mit den gleichen parametern nicht (das ergebnis sind völlig andere daten).
Ich hoffe sehr, dass mir jemand sagen kann, wie ich diesen online-Filter (siehe Grafik) als offline-Version realisieren kann. Vielen Dank!

Mein Ansatz:

Code:

sampleRate = 10;

[bLow,aLow] = butter(20, 0.7/(sampleRate/2));
s = filtfilt(bLow, aLow, s);

[bHigh,aHigh] = butter(5, 0.01/(sampleRate/2), 'high');
s = filtfilt(bHigh, aHigh, s);



 Beschreibung:

Download
 Dateiname:  onlineFilter.JPG
 Dateigröße:  65.63 KB
 Heruntergeladen:  620 mal
Private Nachricht senden Benutzer-Profile anzeigen


kFieLd
Forum-Newbie

Forum-Newbie

Beiträge: 8
Anmeldedatum: 15.12.09
Wohnort: ---
Version: R2011b
     Beitrag Verfasst am: 20.08.2010, 08:18     Titel:
  Antworten mit Zitat
Zitat:
Soweit ich weiß, ist der online-Filter aber nicht-rekursiv


Das stimmt nicht. Du hast in dem JPG ein IIR-Filter ausgewählt, und dieses ist nunmal rekursiv. Siehe Wikipedia: http://de.wikipedia.org/wiki/Filter_mit_unendlicher_Impulsantwort

Grüße,
kFieLd
