Verfasst am: 10.05.2013, 14:40 Titel: Simulink mit gui starten

Hi,

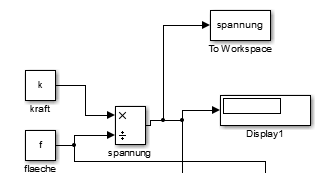

ich habe folgende Simulation:

nun möchte ich in GUI die werte k und f eintippen und dann auf start klicke und dann soll mir das Ergebnis wieder in GUI ausgegeben werden.

Ich will das mit set_param() machen aber ich weiss nicht wo mein Fehler ist. Köönt ihr mir dabei helfen pls ???

Code:

function varargout = Gui(varargin)

gui_Singleton = 1;
gui_State = struct('gui_Name', mfilename, ...
'gui_Singleton', gui_Singleton, ...
'gui_OpeningFcn', @Gui_OpeningFcn, ...
'gui_OutputFcn', @Gui_OutputFcn, ...
'gui_LayoutFcn', [] , ...
'gui_Callback', []);
if nargin && ischar(varargin{1})
gui_State.gui_Callback = str2func(varargin{1});
end

if nargout
[varargout{1:nargout}] = gui_mainfcn(gui_State, varargin{:});
else
gui_mainfcn(gui_State, varargin{:});
end

% --- Executes just before Gui is made visible.
function Gui_OpeningFcn(hObject, eventdata, handles, varargin)

% Choose default command line output for Gui
handles.output = hObject;

% Update handles structure
guidata(hObject, handles);

% UIWAIT makes Gui wait for user response (see UIRESUME)
% uiwait(handles.figure1);

% --- Outputs from this function are returned to the command line.
function varargout = Gui_OutputFcn(hObject, eventdata, handles)

% Get default command line output from handles structure
varargout{1} = handles.output;
function kraft_Callback(hObject, eventdata, handles)

kraft_value = str2num(get(hObject,'String'));

if (isempty(kraft_value))
set(hObject,'String','0')
end
guidata(hObject, handles);

% --- Executes during object creation, after setting all properties.
function kraft_CreateFcn(hObject, eventdata, handles)

if ispc && isequal(get(hObject,'BackgroundColor'), get(0,'defaultUicontrolBackgroundColor'))
set(hObject,'BackgroundColor','white');
end
function flaeche_Callback(hObject, eventdata, handles)
flaeche_value = str2num(get(hObject,'String'));

if (isempty(flaeche_value))
set(hObject,'String','0')
end
guidata(hObject, handles);

% --- Executes during object creation, after setting all properties.
function flaeche_CreateFcn(hObject, eventdata, handles)

if ispc && isequal(get(hObject,'BackgroundColor'), get(0,'defaultUicontrolBackgroundColor'))
set(hObject,'BackgroundColor','white');
end
% --- Executes on button press in start.
function start_Callback(hObject, eventdata, handles)

k = str2num(get(handles.kraft,'String'));
f = str2num(get(handles.flaeche,'String'));

set_param('Steifigkeit\kraft','k',num2str(k));
set_param('Steifigkeit','f',num2str(f));

set(handles.static,'String',spannung);

guidata(hObject, handles);

% --- Executes during object creation, after setting all properties.
function static_CreateFcn(hObject, eventdata, handles)

Funktion ohne Link?


Beschreibung:

Download

Dateiname:


Dateigröße:

4.5 KB

Heruntergeladen:

469 mal

guguli

Themenstarter

Forum-Century


	Beiträge: 166

	Anmeldedatum: 04.04.12

	Wohnort: ---

	Version: ---

Verfasst am: 10.05.2013, 15:03 Titel:

ich bin echt ratlos, was kommt als 2tes Parameter für den set_Param().

ich hab schon lles versucht aber ich kriege immer diese fehlerMeldung :
Error using Gui>start_Callback (line 195)
block_diagram does not have a parameter named 'k'
