Simulink Modell / Bremsweg ermittlen |
|
| msc1978 |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 18.08.2011, 19:47
Titel: Simulink Modell / Bremsweg ermittlen
|
 |
| |
 |
 |
Hallo zusammen
ich hänge an einer Aufgabe aus dem Bereich Mechatronik. Die Skript-Datei findet ihr im Anhang. Es geht genau genommen um Aufgabe 1d). Wenn ihr das Skript startet kommt eine kleine GUI.
Folgende Parameter sind gegeben:
Automasse = 1000kg
max. Antriebskraft = Bremskraft = 4000N
Es wirkt Rollreibung und Luftwiderstand.
Zur Info: Das mathematische Modell (DGL) etc. ist ok so. Stimmt auch für Aufgabe 1b und 1c.
Jetzt zur Teilaufgabe 1d: Ermitteln Sie den Bremsweg wenn das Fahrzeug von der Anfangsgeschwindigkeit 100km/h mit 4000N abgebremst wird

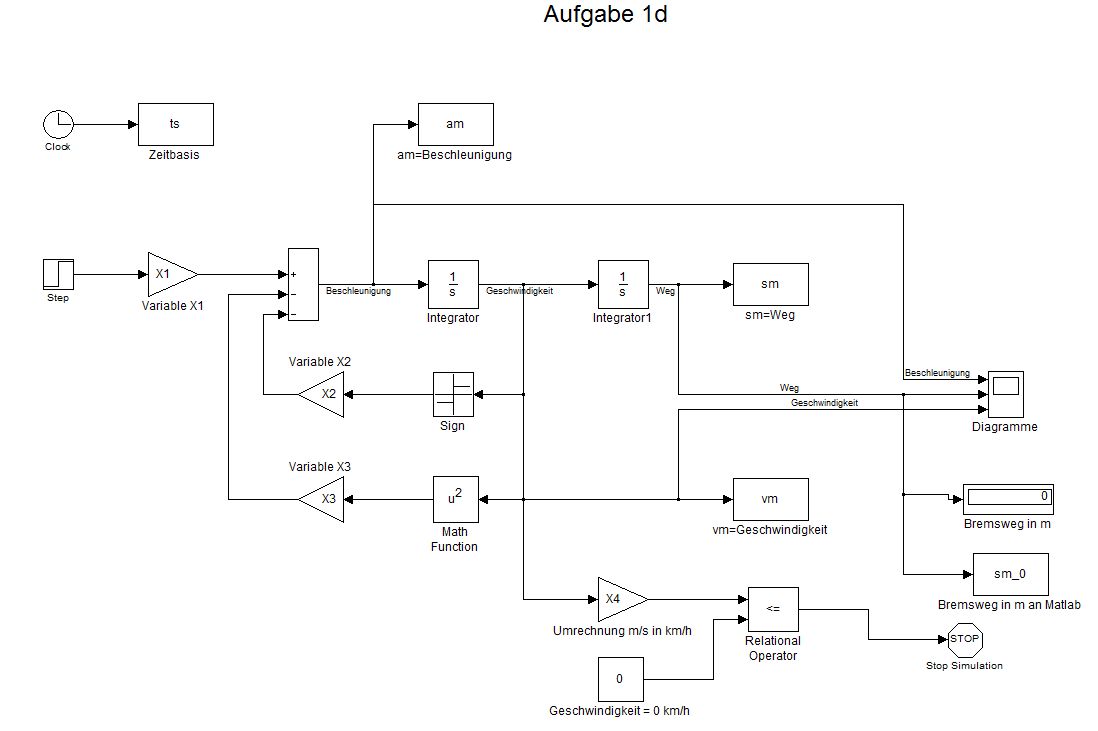

Ich wollte das ganze siehe Screenshot so machen mit einem Vergleicher. Wenn also der Wert 0 rauskommt soll die Simulation stoppen. Jetzt zeigt mir das Scope aber immer 0 an. Warum ?
Kann mir jemand helfen ? Danke.
Gruss Michael
| Beschreibung: |
|
Download |
| Dateiname: |
Matlab.zip |
| Dateigröße: |
26.42 KB |
| Heruntergeladen: |
906 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
ScreenShot00006.jpg |
| Dateigröße: |
56.74 KB |
| Heruntergeladen: |
1427 mal |
|
|
|
|
|
|
| Gradl_Christoph |
Forum-Anfänger
|
|
Beiträge: 31
|
|
|
|
Anmeldedatum: 19.09.11
|
|
|
|
Wohnort: Pregarten
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 19.09.2011, 19:26
Titel:
|
|
Hallo,
falls das Thema noch aktuell ist:
Du möchtest von 100 km/h bremsen, also musst du den Anfangswert des Integrators natürlich auf den gewünschten Wert setzen. Bremsen bedeutet ein negative Kraft (Step auf - 4000N setzen).
So klappt es auch mit dem stoppen der Simulation.
FG
Christoph
|
|
|
|
|
|
|
