Simulink/Scope, Darstellung von Geschwindigkeiten



Caveman
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 20.08.23
Wohnort: Marne
Version: ---
     Beitrag Verfasst am: 20.08.2023, 12:24     Titel: Simulink/Scope, Darstellung von Geschwindigkeiten
  Antworten mit Zitat
Guten Tag zusammen,

meine Name ist Sven und ich sitze aktuell vor meiner Hausarbeit.
Natürlich stoße auch ich auf ein Problem. Crying or Very sad

Grundsätzlich soll ich von drei unterschiedlichen Anfangsgeschwindigkeiten den Bremsweg sowie die Zeit ermitteln.

Wenn ich jede Geschwindigkeit einzeln simuliere, so gibt es keine Probleme.

Schwierig wird es, wenn ich unter meiner Anfangsgeschwindigkeit drei Geschwindigkeiten angebe. v0= [70/3.6 100/3.6 130/3.6]

Dann schneidet er mir die Graphen genau nach Endzeit der 70km/h ab.

Nun dachte ich, ich bin schlau und beginne einfach mit der höchsten Geschwindigkeit. Dann zeichnet er aber alle Graphen bis zum Ende der höchsten Geschwindigkeit.

Wie könnte ich es lösen, dass die Graphen dort enden, wo der Bremsweg zu Ende ist?

Anbei habe ich mal zwei Bilder eingefügt. Woran könnte es liegen?
Die Logging Grenze ist bereits aufgehoben.

Vielen lieben Dank vrab!

 Beschreibung:

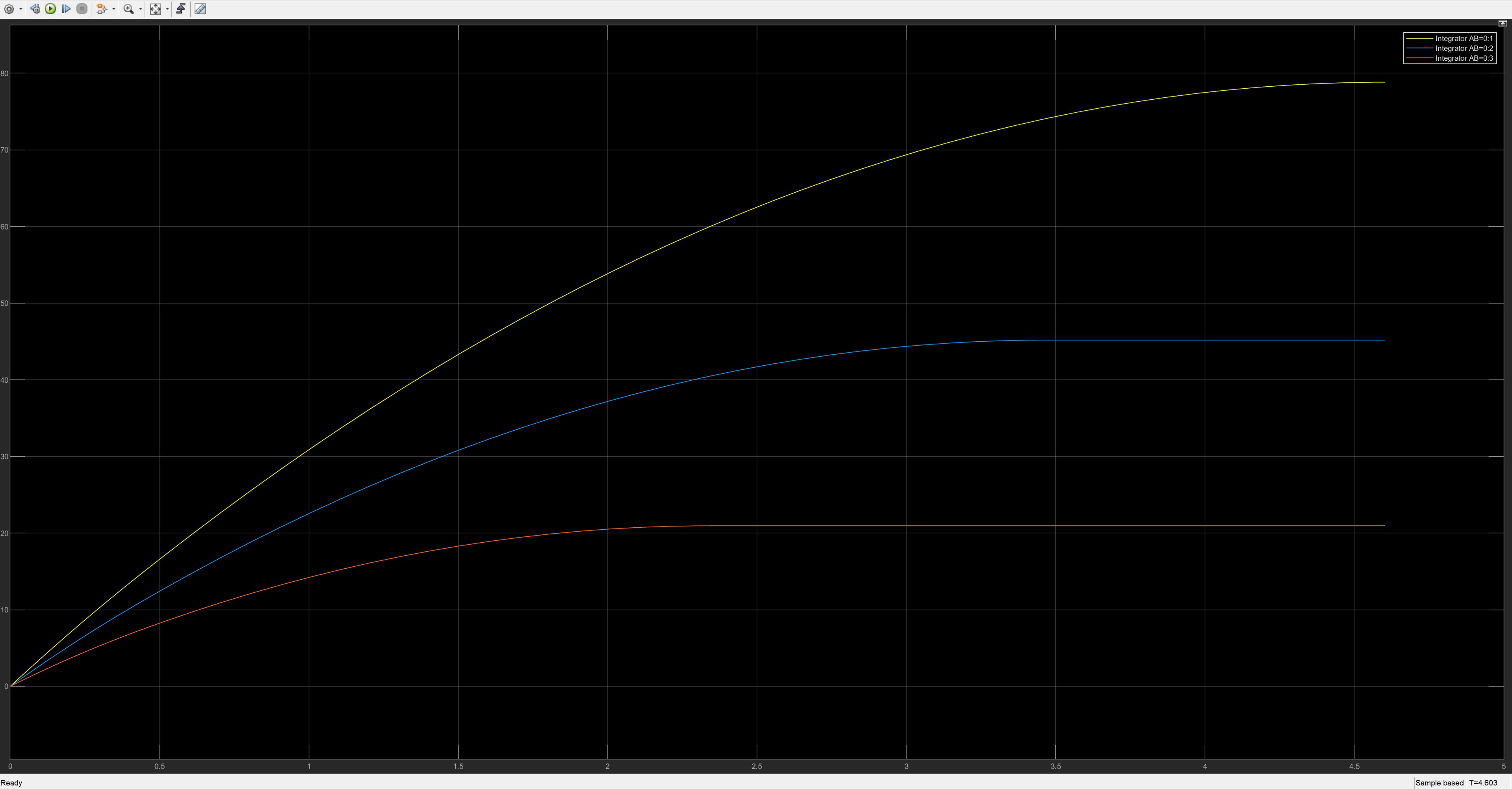

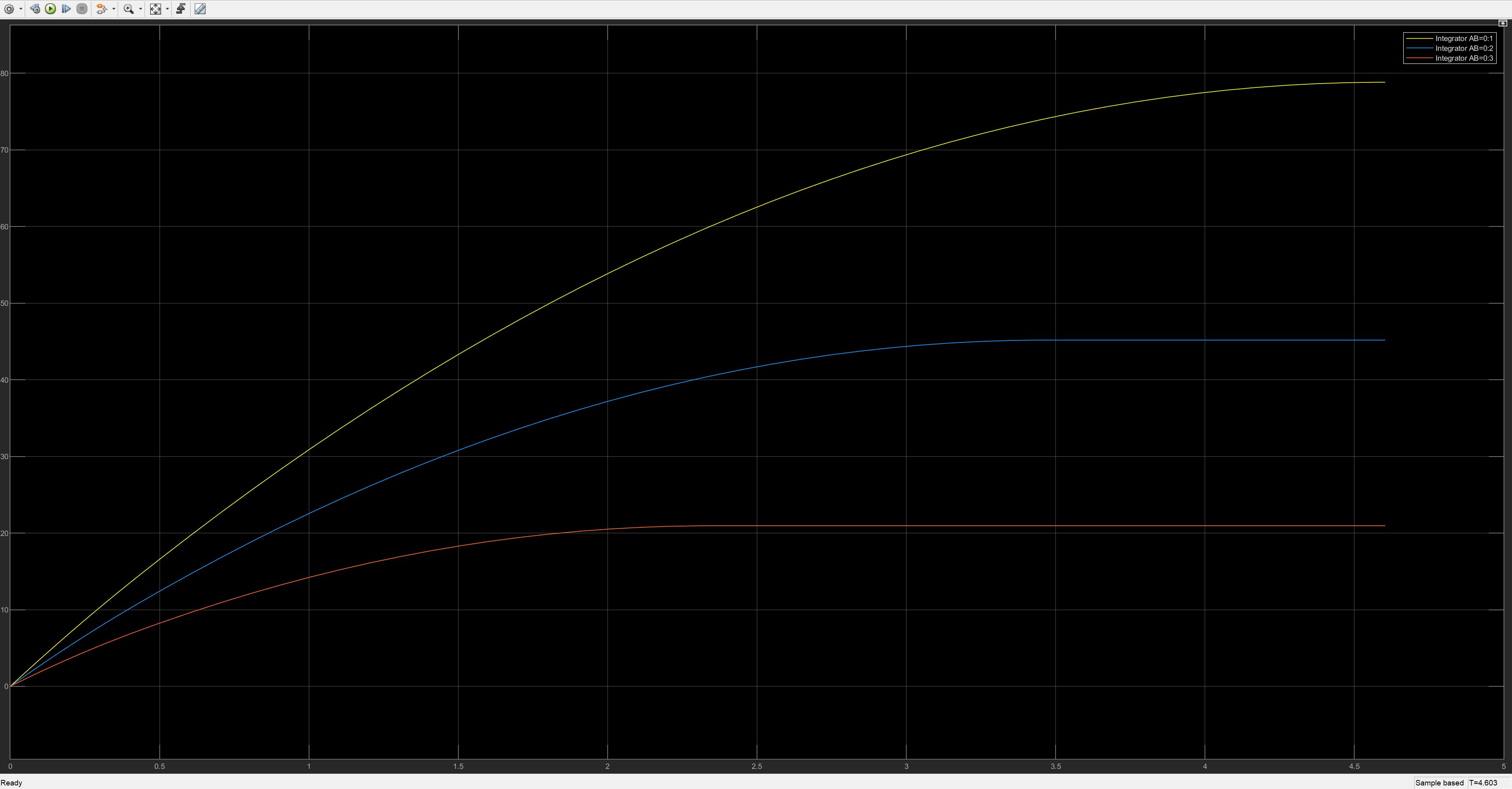

Mit absteigender Reihenfolge der Geschwindigkeiten.

Download
 Dateiname:  Unbenannt2.JPG
 Dateigröße:  325.3 KB
 Heruntergeladen:  111 mal
 Beschreibung:

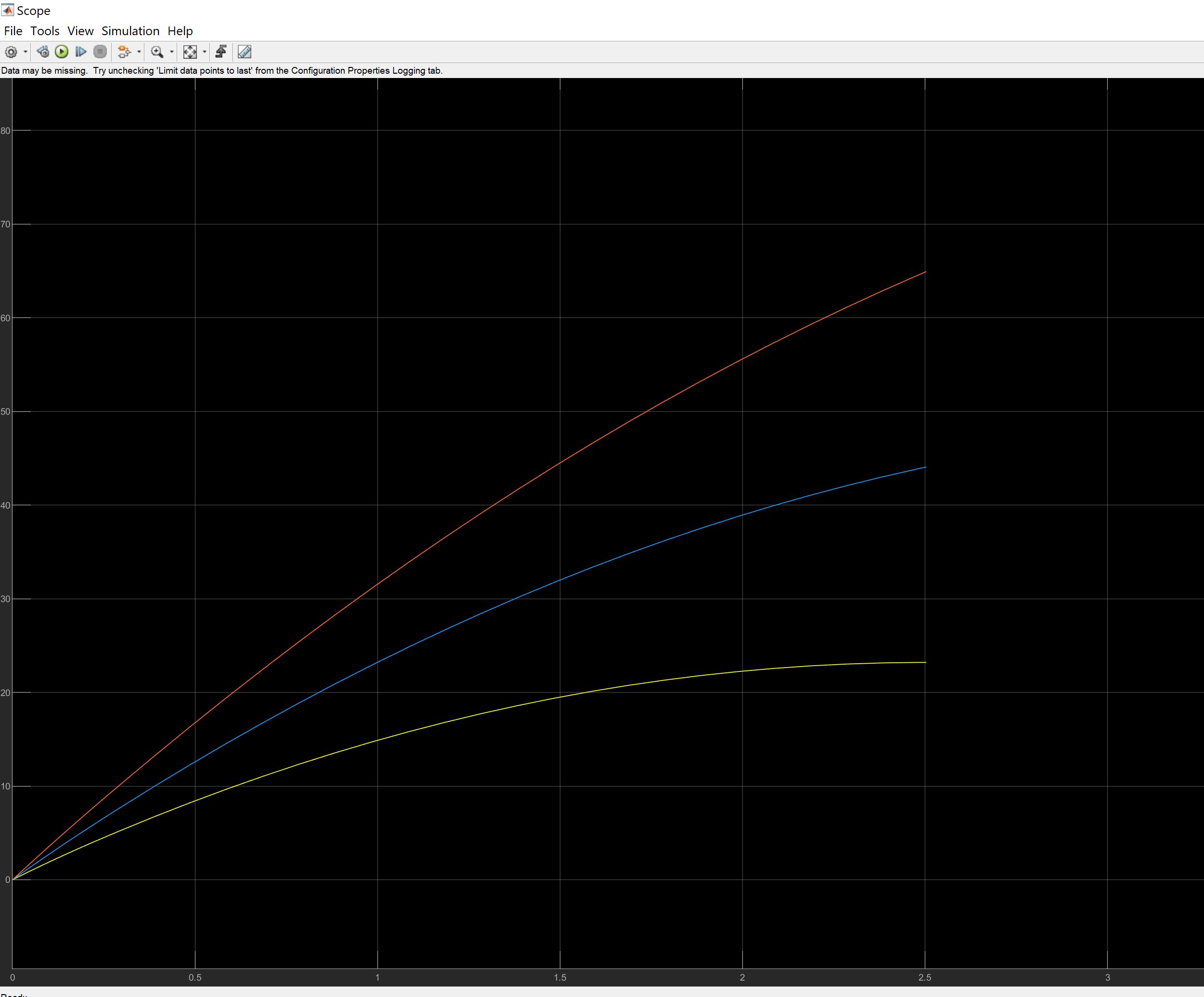

Mit aufsteigender Reihenfolge der Geschwindigkeiten.

Download
 Dateiname:  Unbenannt1.JPG
 Dateigröße:  221.45 KB
 Heruntergeladen:  102 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.460
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 21.08.2023, 10:46     Titel:
  Antworten mit Zitat
Hallo,

mein Vorschlag wäre, die Simulationsdaten in MATLAB nach Wunsch darzustellen. Dort kannst du dann insbesondere auch manche Durchläufe eher abbrechen als andere, indem du z.B. Werte durch NaN ersetzt wenn nur noch eine geringfügige Änderung auftritt.
Ich fände es am besten, die Simulationen unabhängig voneinander durchzuführen, z.B. so:
https://de.mathworks.com/help/simul.....simulations-workflow.html
(für sequentielle Ausführung sim statt parsim verwenden)

Grüße,
Harald
