Hallo zusammen!
Wie kann ich in Simulink hinter einem Subsystem eine Formel hinterlegen?
Beim klicken auf dass Subsystem sollte sich dann eine Maske öffnen, in der ich die einzelnen Parameter der Formel eingeben kann...
Kann mir jemand von Euch einen Tipp geben?
Viele Grüße
|
|
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 12.11.2009, 10:35
Titel:
|
|
Die Formulierung "Formel" ist für Simulink eher untypisch. Für mich ist das ein Begriff aus der symbolischen Mathematik. Soll das Subsystem etwas berechnen im Stile eine MATLAB Fcn oder Embedded MATLAB Blocks?
Andreas
|
|
|
|
| j.g. |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 13
|
|
|
|
Anmeldedatum: 10.11.09
|
|
|
|
Wohnort: Ludwigshafen
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 12.11.2009, 10:45
Titel:
|
|
Nachdem ich auf dass Subsystem klicke, soll sich ein Fenster öffnen, indem ich (vorher) eine Formel definiert habe...
Hier in diesem Fenster kann ich nun die Parameter ändern!

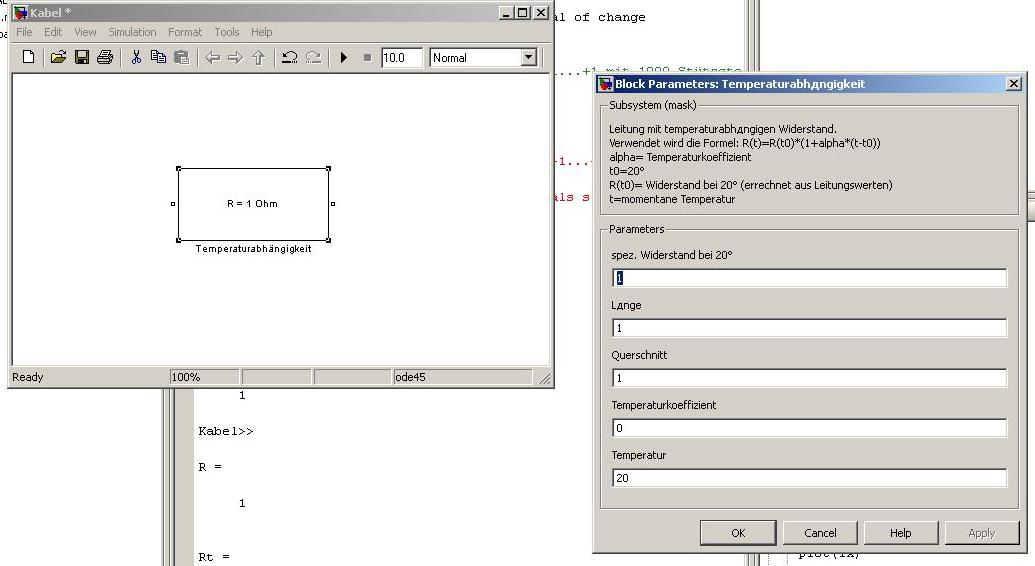

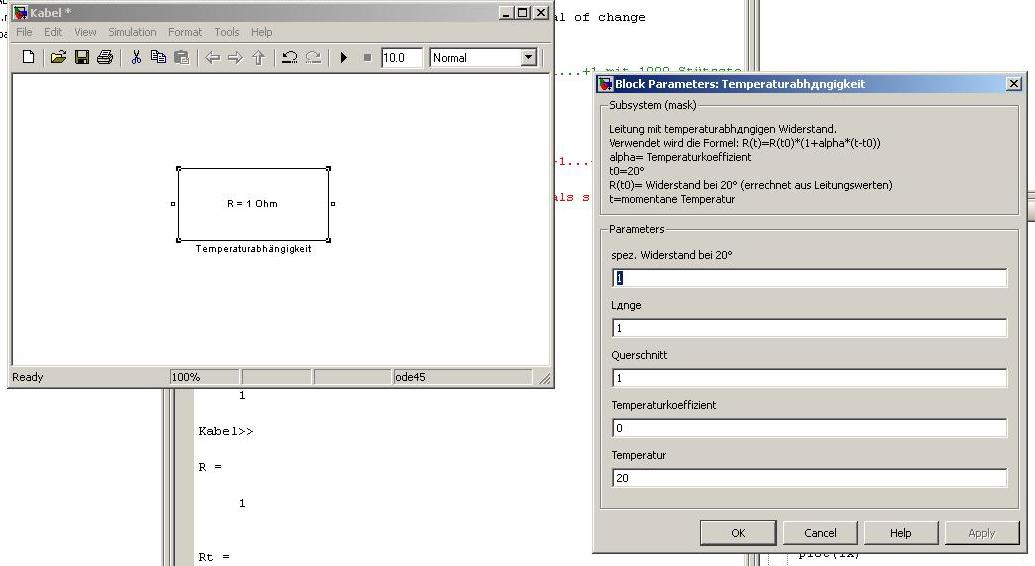

Siehe ein Beispiel dazu im Anhang!
| Beschreibung: |
|
Download |
| Dateiname: |
Unbenannt.JPG |
| Dateigröße: |
63.89 KB |
| Heruntergeladen: |
521 mal |
|
|
|
|
| LittleX |
Forum-Guru
|
|
Beiträge: 494
|
|
|
|
Anmeldedatum: 14.05.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 12.11.2009, 11:41
Titel:
|
|
Hallo,
wenn Du das Subsystem mit rechts anklickst, kann Du mit "Mask Subsystem" ein Dialog-Feld erstellen und auch das Aussehen Deines Subsystems beeinflussen (z.B. Text anzeigen).
Viele Grüße,
LittleX
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 12.11.2009, 11:52
Titel:
|
|
Ach so, "Formel" ist eine Darstellung, keine Funktionalität. Da wäre ich nie drauf gekommen...
Andreas
|
|
|
|
