Simulinkmodel 2.Ordung mit zwei Kapazitäten in reihe |
|
| Williwillswissen |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 10.07.2016, 16:19
Titel: Simulinkmodel 2.Ordung mit zwei Kapazitäten in reihe
|
 |
Hallo,
ich hab folgendes Problem:
- Ich will ein Schaltung 2.Ordnung mit 2 Kondensatoren in Reihe parallel zu diesen Kapazitäten jeweils ein Widerstand in Simulink simulieren mit nur I -, P - Glieder.
Nur leider brauche ich für das Blockschaltbild einen Differenzierer, der leider nicht kausal ist und nicht benutzt werden darf. Könntet Ihr mir das richtige Blockschaltbild zeigen. Im Anhang ist die Aufgabe und mein "falsches" Blockschaltbild.
Danke
mfg
Willi

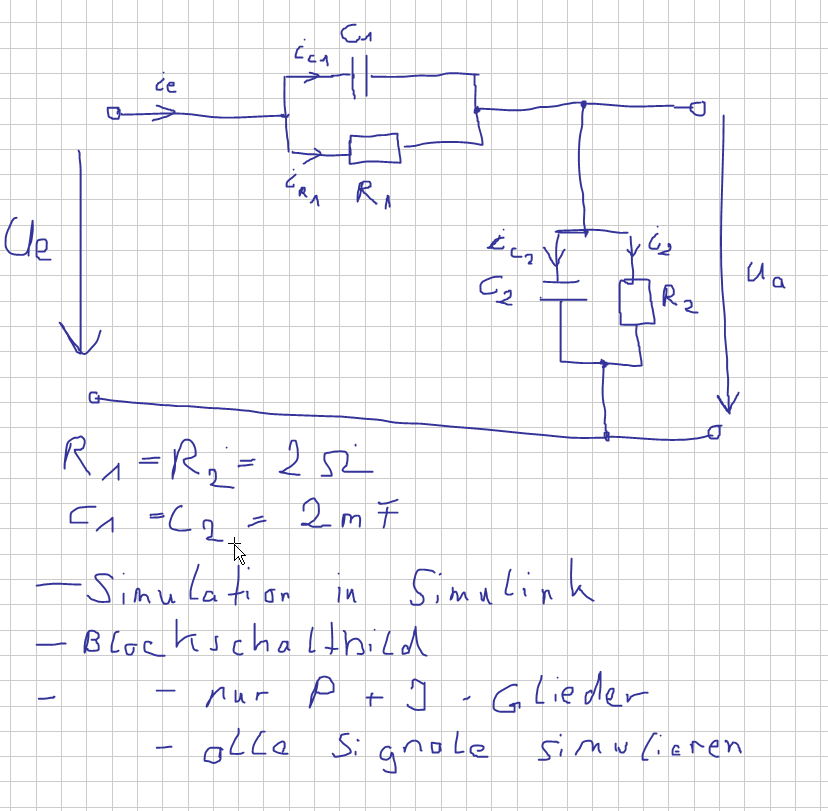

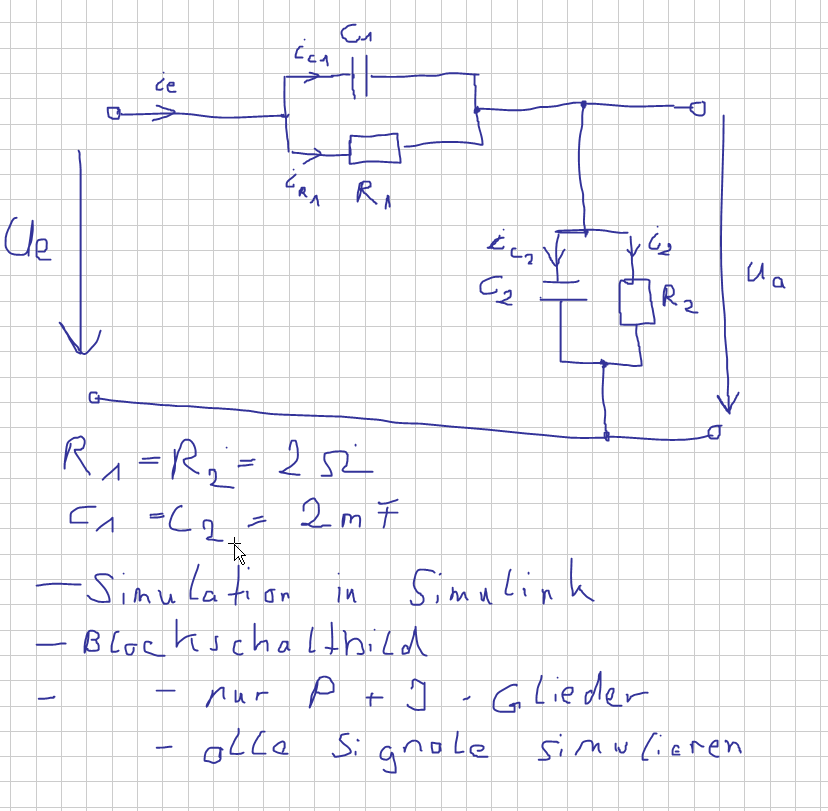

| Beschreibung: |
|
Download |
| Dateiname: |
Aufgabe.png |
| Dateigröße: |
64.57 KB |
| Heruntergeladen: |
442 mal |

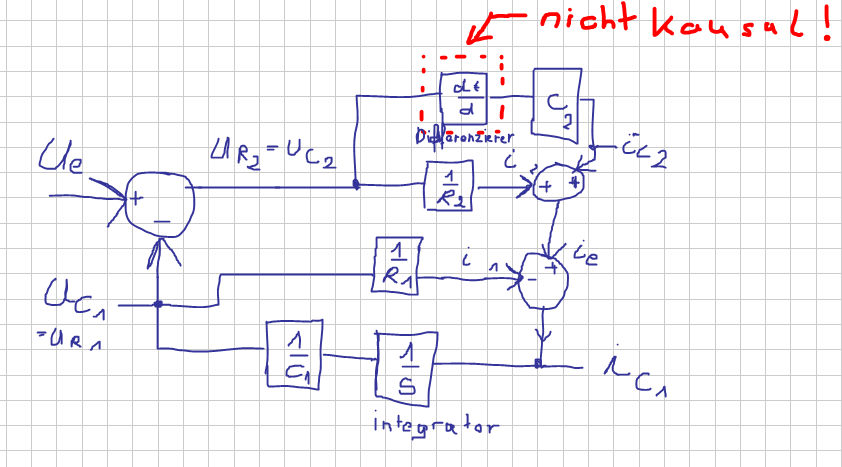

| Beschreibung: |
| mein Lösungsversuch des Blockschaltbildes. Nur leider mit einem Differenzierer, der nicht benutzt werden soll. |
|
Download |
| Dateiname: |
mein falsches Blockschaltbild.png |
| Dateigröße: |
46.55 KB |
| Heruntergeladen: |
439 mal |
|
|
|
|
|
|
|
|
|
